八木天線是一種引向天線，由一個有源振子和多個無源振子放置在同一平面上，并且垂直于連接它們中心的金屬桿。一般一個無源振子為反射器，其余的無源振子為引向器。因?yàn)榻饘贄U通過振子上的電壓波節點，并垂直于天線，所以，金屬桿對天線的近場影響很小。而
有源振子必須與金屬桿絕緣。
    通過下表的數據可以看到，八木天線的增益高于垂直天線及偶極天線。(摘自《天線電波傳播》，北方交通大學徐坤生、蔣忠涌 編著)

天線形式    反射器數  引向器數  有源振子數    方向性系數

   偶極        ?。?nbsp;      ０         １          ０ dB
二單元八木       １       ０         １     ３～４．５ｄＢ
二單元八木       ０       ０         １     ３～４．５ｄＢ
三單元八木       １       １         １       ６～８ｄＢ
四單元八木       １       ２         １       ７～１０ｄＢ
五單元八木       １       ３         １       ９～１１ｄＢ

    從上表上可知，八木天線的單元越多，方向性越強。但是單元的增加不與方向性成正比。單元過多時，導致工作頻帶變窄，整個天線尺寸也將偏大。

    在短波波段，波長較長，自制八木天線比較困難，在超短波波段（Ｖ／Ｕ），因波長短，可以比較方便的自制低成本的八木天線。

    八木天線的數學計算復雜(我遇到數學推導就覺得頭昏腦漲)，不過很多工程或理論書籍都給出它的尺寸，只要依照這些數據，就可以自制出一副不錯的YAGI！

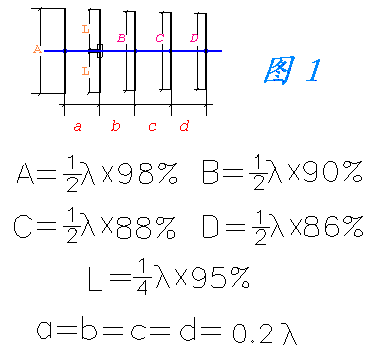

     五單元八木天線的尺寸入圖１



    如果自制四單元八木天線，只要不安裝引向器Ｄ就可以，天線也會顯得小巧一點。如果想做成七單元，在上圖的基礎上加兩個引向器單元， 長度分別是半波長的８４％，８２％。 新加的單元的間隔仍是波長的０．２倍。

    我做的70CM波段八木天線，最初是四單元的，各個振子及其連接的金屬桿，用ＢＧ４ＲＵＶ提供的銅焊條(直徑２．５ｍｍ)制成。大約一個月后，買了一段２米長，直徑４ｍｍ的銅條，又制了一可拆卸的四單元八木天線（找到一段矩形銅管作為連接各個振子的支桿，各
個振子均用螺絲與支桿固定， 便于攜帶）。 第一支天線的諧振點比預計的中心頻率（４３５兆赫）低了約２兆赫，但在４３０至４４０兆赫內的ＳＷＲ不高，最低的ＳＷＲ〈１．１，最高的ＳＷＲ也不大于１．４。第二支天線的ＳＷＲ在整個70CM頻段內的起伏不大，最高約１．２。后來，我對這支可拆卸的天線作一些改動，利用剩下的材料又作成三個引器，就這樣我的這支天線既可以拼裝成四單元八木天線，也可以拼裝成七單元八木。

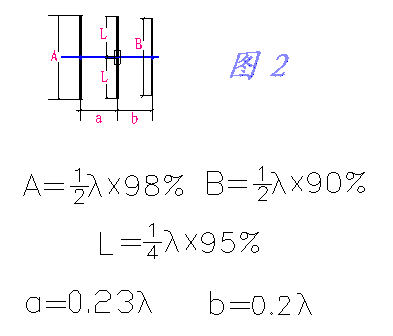

    如果想做一支八木天線，但不要求方向性強，可以試試，動手做一支三單元八木天線。在此給處其尺寸（圖２）。
