1 引言??

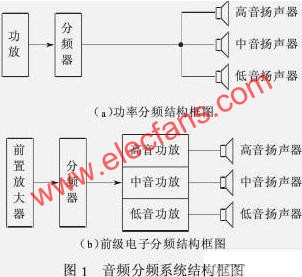

??? 揚聲器系統的分頻器分為前級分頻和功率分頻2類。前級分頻是前級電路中由電子元件產生的分頻，再由各自的功放分別驅動高﹑中﹑低音揚聲器系統，如圖（1a）所示，屬于小信號有源分頻。而功率分頻則是由電感、電容、電阻元件構成的位于功放與揚聲器之間的無源分頻電路，如圖（1b）所示。??

??? 采用功率分頻的揚聲器系統結構簡單、成本低，而且又能獲得很高的放音質量，因而在現代高保真放音系統中應用最為普遍。其性能的好壞與揚聲器的各項指標以及分頻電路、電感元件的性能、精度有密不可分的關系，精確計算電感參數便是成功的關鍵。??

2 對分頻器電路、元件的要求??

（1）電路中電感元件直流電阻、電感值誤差越小越好。而且為使頻響曲線平坦最好使用空心電感。??

（2）電路中電容元件損耗盡可能小。最好使用音頻專用金屬化聚丙烯電容。??

（3）使各揚聲器單元分配到較平坦的信號功率，且起到保護高頻揚聲器的作用。??

（4）各頻道分頻組合傳輸功率特性應滿足圖2所示特性曲線的要求（P0為最大值，P1為對應分頻點f1、f2的值）。分頻點處的功率與功率最大值之間幅度應滿足P1（=0.3～0.5）P0的范圍。??

（5）整個頻段內損耗平坦，基本不出現“高峰”和“深谷”。??

3 分頻電感電容參數值的計算??

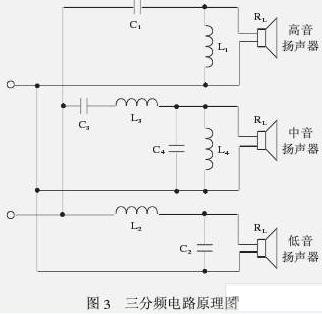

??? 下面以三分頻分頻器為例說明其參數的計算，如圖3所示。??

（1）計算分頻電感L1，L2，L3，L4和分頻電容C1，C2，C3，C4。??

??? 為了得到理想的頻譜特性曲線，理論計算時可?。篊1=C4，C3=C2，L1=L3，L4=L2，分頻點頻率為f1，（f2見圖2），則分頻點ω1=2πf0，ω2=2πf2。并設想高、中、低揚聲器阻抗均相同為RL。每倍頻程衰減12 dB。??

（2）實驗修正C1，C2，C3，C4，L1，L2，L3，L4的值??

??? 為精確起見，可用實驗方法稍微調整C1，C2，C3，C4，L1，L2，L3，L4的值，以滿足設計曲線﹙見圖2﹚的要求。即通過實驗描繪頻響曲線，從而得到C1，C2，C3，C4，L1，L2，L3，L4的最佳值。如果沒有實驗條件，這一步也可不做。求出電容電感的值后就可計算電感值了。??
