高保真的音箱多數都是由兩只或兩只以上的揚聲器單元構成，要高質量的還原20Hz～20kHz全頻段的音頻信號，必須借助優質分頻器的協助。由于各自音箱的揚聲器單元不同，分頻器也就不能簡單的代用，必須按照具體揚聲器單元的特性進行制作?？偨Y(jié)出一套較為完善的設計、制作、調試方法，只要求制作者備有一張內含20Hz～20kHz純音頻測試信號的《雨果金碟》、一個話筒信號放大電路、一只話筒和一塊數字萬用表，而不需要專門的測試儀器。
　　業余制作音箱，建議選擇兩分頻的方式。
　　一、分頻點頻率f的選擇
　　兩分頻音箱的分頻點，可以在2～5kHz之間進行優化選擇。一般把分頻點頻率f選在低音單元自上限起一個倍頻程以下，高音單元自下限起一個倍頻程以上的范圍內。
　　二、分頻器與功率的分配
　　構成音箱的高、低音單元，各自的標稱功率是不一樣的，而在實際節目信號的功率譜中，高頻、低頻信號的比例也是不一樣的，因此將各種信號統計平均后，就得到了圖1所示的模擬信號功率譜。將圖1的功率譜進行計算，就得到了圖2所示的功率分配曲線。在選擇分頻點時，一定要考慮功率的分配問題，使高音單元留有一定的余量。圖2表示20Hz～20kHz的總功率規一化為100％，把20Hz至某頻率f所占功率為總功率的百分?jǐn)?shù)，應用舉例如下。
　　如分頻點為2?5kHz的二分頻系統，由圖2的橫座標2?5kHz到曲線相交，從縱座標讀出百分?jǐn)?shù)，則20Hz～2.5kHz的功率比例為87％，2?5kHz～20kHz的功率比例為13％。當總功率為100W時，則低音功率W低=100×87％=87W，高音功率W高=100×13％=13W。
　　使用上面的功率分配關系時，還請注意揚聲器單元的功率標準。一般產品標注是額定最大正弦功率（RMS），而有的制造廠為了商業目的，標注峰值功率或稱為音樂功率，但數值一般卻是RMS功率的2～4倍。
　　三、分頻方式的選擇
　　分頻方式雖然有6dB/oct型、18dB/oct型、3dB降落點交叉型及12dB/oct型、6dB降落點交叉型等數種，但綜合考慮它們的優缺點，建議使用12dB/oct型。
　　四、分頻網絡
　　設計分頻網絡時，如把負載單元加入RC阻抗補償電路，作為恒阻抗進行設計，這樣當然是最好。但筆者查閱大量書刊資料后，發現RC阻抗補償電路的計算方法有多種，而得出的RC值也不相同，讓人不易選擇，只好按頻點電阻法來進行設計。

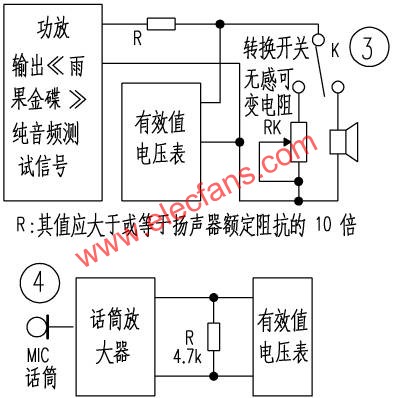

　　首先，用圖3所示電路連接，測出高、低音單元在分頻點處的阻值（注意不要用單元標稱阻抗代替，否則誤差會很大，然后進行右上表中的計算和按圖將LC元件連接，即告初步制作完成。高、低音單元的靈敏度不平衡，可用電阻衰減調節（1997年《電子報》第15期有專門文章介紹），制作時建議使用優質聚丙烯電容，優化設計空芯電感，將元件用熱熔膠固定在印制板上，電感可用棉線或塑料扎扣帶加強固定，用搭棚焊的方法連接，做成高、低音通道各自獨立的分線分音方式。

　　五、調試方法
　　根據聲壓級平方反比定律，點聲源在自由空間中，距離增加一倍，聲壓級衰減6dB。利用這一定律，就可以進行下面的實際操作。
　　把音箱體和揚聲器單元裝好，不接分頻器，用《雨果金碟》測試信號，按正常的放音方式，用固定音量2～3W，重復播放分頻點處頻率f，用圖4自制的簡易聲壓測試儀，在2m處測試聲壓，調節話筒音量電位器使數字萬用表讀數，為一容易記憶的整數，記下備用。然后，接入分頻器低通網絡，將聲壓計放在1m處，測試讀數與上次應相同，否則，按讀數大（?。┰龃螅p小）電容量，直到讀數相同（這時分頻點頻率f衰減6dB）。然后，將信號重新直接輸入低音單元，將測試信號調節成高于分頻點頻率f的倍頻程信號，用聲壓計在4m處測試聲壓，記下讀數備用。最后，接入分頻器低通網絡，將聲壓計放在1m處，讀數與上次相同，否則，稍加微調（這時倍頻程頻率f衰減12dB），這樣，低音網絡就調試完畢。高音網絡重復以上操作步驟，調節電感，注意第二步輸入低于分頻點頻率f的倍頻程信號。這樣，一套高質量的分頻器就制作和調試完成。
