答：電視信號的發送傳輸和接收有三種形式：

　　1）地面廣播系統：通過電視發射天線向周邊地域空間發射電磁波信號。優點是成本低，覆蓋范圍寬，電視機使用不受場所限制，在廣大農村采用最廣泛。缺點是電視信號容易受地面障礙物（如高樓）阻擋和反射，形成多徑干擾，圖像經常出現重影；另外，電視信號強度按距離的平方成反比，離電視臺稍遠一些的地區，接收到的電視信號非常差，容易受周邊干擾信號（如：汽車、電器設備、家用電器等）和氣候及本機噪音干擾，圖像畫面經常出現雪花狀干擾條。

　　2）衛星電視廣播系統：其主要優點為覆蓋面大、轉播電視質量高適應性強；缺點是成本高，需另購一個衛星接收機頂盒，和安裝一個拋物面微波天線。目前，我國還沒有發射K波段的電視衛星，接收U波段通信衛星信號需用1.5米的拋物面微波天線，安裝和使用非常困難，只適用于政府部門和企事業單位安裝使用。

　　3）有線電視系統：通過同軸電纜傳輸，不受外界干擾，和干擾別人，使信號的頻譜能得到充分利用，圖像質量在所有傳輸系統中最好。目前，有線電視信號已把V波段的頻譜全部利用完，U波段的低端也利用了大部分，工作頻段包括VHF（12個）和UHF（56個）兩個頻段，共計68個頻道；另外還增加了37個有線電視專用頻道（開路廣播不能使用的頻道），最多可用的頻道達到105個。有線電視系統的缺點是成本還比較高，用戶每月須交一筆設備維護費。早期有線電視（CATV 300MHZ）覆蓋的頻數；C1—C57，Z1—Z16，目前的有線電視已經覆蓋了所有的頻道。

　　下面是能接收各種電視信號（衛星、有線數字、有線模擬）和普通電視信號的電視機主要部分方框圖。廣播電視信號和衛星電視信號及有線電視信號的區別只是高頻傳輸和調制方式不同，對于電視機來說，就是高頻頭工作方式不一樣。高頻信號首先被送入電視機的高頻調諧器，經解調或變頻，輸出TS流（數字信號）或中頻信號（模擬信號），再由后面的MPEG2解碼或進行中頻放大、圖像解調，將圖像信號與音頻信號從數字信號或載波中提取出來。圖像信號經過處理后，再經視頻放大電路放大，最后送給電視機顯像管進行圖像顯示；音頻信號在經過伴音通道處理后通過揚聲器還原為原來的聲音。

　　下面簡單介紹圖中各部分的主要作用和原理：

　　高頻頭：俗稱調諧器，是電視高頻信號公共通道的第一部分，目前電視機使用的高頻頭一般分為數字信號高頻頭（簡稱數字高頻頭）和模擬信號高頻頭（簡稱模擬高頻頭）。

　　數字高頻頭的作用是接收數字電視高頻信號，并進行頻道選擇和高頻信號放大及變頻處理，有些還帶中頻信號放大和高頻數字信號解調功能，高頻數字信號經解調后，輸出的數字信號為T(mén)S（Transport Stream）流，TS流：也叫傳輸流，它是以“幀”為單位的數字信號傳輸流，每一幀數字信號中含有同步頭、數據、結尾等信號，對于MPEG2數字信號，每幀信號是由長度為188字節的二進制信號包組成，其內容含有一個或多個節目。這里“幀”的概念與電視圖像中的幀很類似，但內容不相同，一幀MPEG2數字信號對應于一幀圖像來說，只相當于一幅圖像內容中的幾個像素點。

　　根據接收高頻數字信號的調制方式，數字高頻頭還分QPSK（Quadrature Phase Shift Keying正交鍵控調相）調制高頻頭和QAM（Quadrature Amplitude Modulation正交調幅）調制高頻頭。QPSK調制高頻頭主要用于衛星電視信號接收；QAM調制高頻頭主要用于有線電視信號接收。

　　模擬高頻頭的作用是接收模擬電視高頻信號，并進行頻道選擇、高頻信號放大及變頻處理，模擬高頻頭一般不帶中頻信號放大和高頻信號解調功能，因此模擬電視還需另外再加一個中頻放大器和高頻信號解調器。

　　一般模擬高頻信號的接收、放大、解調等電路都需要嚴格調整才能符合整機的要求，因此很難把高頻信號接收、放大、解調等功能全部由高頻頭來完成，因此模擬高頻頭的主要任務主是選頻道，另外一個任務就是降頻，把接收到的高頻信號降低到一個固定頻率之上，這個固定頻率信號就是中頻信號，其頻率一般為38MHz。中頻信號對于視頻來說，還是高頻信號，它還需要進一步放大，然后才進行解調和各種處理（如：同步分離、亮色信號分離等），中頻放大電路的任務主要就是中頻信號放大和音、視頻信號解調。另外，中頻放大對視頻信號解調也很特別，一般都用同步檢波，包絡失真非常小。中頻信號經解調后輸出視頻信號和音頻信號，即AV信號，AV信號還需進一步進行彩色信號處理（解碼）才變成R、G、B（紅綠藍）三基色信號。目前能接收數字信號（如衛星電視）的電視不多，大多數是模擬電視。

　　MPGE2解碼器：俗稱數字電視圖像信號解壓板，一般都是獨立安裝在一塊板上，只有接收數字電視信號（如DVB-S、DVB-C）時才用到。數字高頻頭輸出的TS流數字信號首先要送到MPEG2解碼器進行解碼，MPEG2解碼器解碼后的信號一般還是數字信號，稱數字視頻信號，數字視頻信號經D/A（數字/模擬轉換）轉換后就變成視頻信號。一般數字視頻信號還要進行顯示格式轉換，以適應各種不同格式顯示器的要求。

　　圖像格式轉換和伴音處理電路：此電路一般只有在較高等的電視機中才安裝，用于對不同格式的圖像信號進行變換，其工作原理，就是在現有的圖像信號基礎上進行加點加行，或減點減行，以適應不同掃描格式的顯示器要求。這個與逐行掃描電視中的幀存儲和行場圖像信號處理基本相同，伴音信號處理主要是用于數字音頻信號解調和各種音色處理。這里的圖像信號和伴音信號處理一般還是數字處理范疇，最后還要進行數模（D/A）轉換，才能輸出模擬信號（AV信號）。

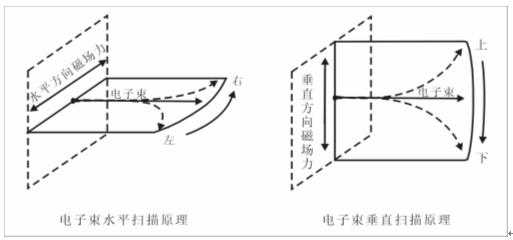

　　掃描電路：分為行掃描電路和場掃描電路。其作用是產生掃描信號（電壓波）分別加到顯像管的行、場偏轉線圈上，使偏轉線圈中產生線性變化的電流（鋸齒波），從而在顯像管中的水平、垂直方向上都產生勻速變化磁場，使顯像管陰極發射的電子束在磁場中勻速偏轉，這個方法稱為掃描。簡單地說，電視圖像就是通過電視圖像就是通過不斷地進行行場掃描而產生的。經過解調得到的視頻信號（圖像信號）經放大，用來控制顯像管R、G、B電子槍發射電子，電子槍?zhuān)t、綠、藍）發出的電子束，在偏轉線圈產生的磁場作用下，不斷改變運動軌跡，并轟擊屏幕表面上的熒光粉而發出不同顏色的亮光，在人的眼睛中就產生一幅幅彩色圖像。如圖所示。另外，行掃描電路還要給顯像管提供高壓（約3萬伏），中壓（200V）與其它電壓（12V），及AFC、消隱信號等。

　　伴音通道：對第二伴音中頻信號進行解調和音頻功率放大，用來推動揚聲器發出聲音。

　　電源：將220V交流電轉換電視機工作所需的基本電壓。

　　接口電路：用來接收其它音視頻產品輸出的音視頻信號，如：DVD、錄像機等，目前大部分還是模擬信號，但數字視頻信號的產品目前已開始上市。
