作為一種面向連接的傳送技術，PTN借鑒了SDH技術中完善的保護倒換、豐富的OAM、良好的同步性能、層網絡架構、強大的網絡管理等特性。同時PTN還從MPLS/Ethernet借鑒QoS管理、分組交換、偽線技術等思想，使得PTN成為一種以分組交換為內核、以分組作為傳送單位、承載電信級以太網業務為主，兼容TDM、ATM等業務的綜合傳送技術。PTN的特點迎合了2G/3G多業務承載的需求，使得PTN技術從一開始誕生就得到運營商的青睞。

　　當前運營商在部署PTN時主要考慮3G Backhaul的應用，通常是PTN單獨建網，與傳統SDH網絡無交涉，主要因素是：一方面考慮PTN是新技術，需要現網長期驗證積累各種經驗，另一因素是在PTN建設和部署中不影響現有網絡，不對成熟的2G網絡造成影響。這種PTN建網思路可以達到快速建設PTN承載網為3G無線服務，但引入的新問題是在Backhual層面逐步形成兩種SDH和PTN不同技術的網絡，導致網絡規模越來越龐大、運維越來越復雜。運營商面臨的另一個問題是在不斷建設3G無線網絡時，2G無線網絡仍有大量的擴容和補點建設，由于2G無線基本以SDH網絡承載，2G基站的擴容和補點導致SDH網絡的不斷擴容，運營商就會出現PTN和SDH網絡同時建設的局面。

　　為了保護運營商的投資，本文詳細分析PTN在2G Backhaul規模引入的思路，協助運營商建設統一的Backhaul承載網。

　　PTN與SDH間插組網

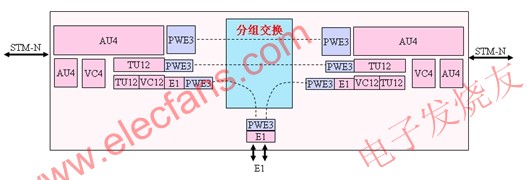

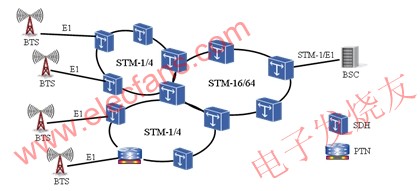

　　PTN與SDH間插組網如圖所示，2G基站擴容的位置增加PTN設備，同時融入SDH網絡，從用戶層面來看，PTN與SDH設備并無兩樣，可以快速部署，但針對PTN設備而言，如果要實現與SDH設備間插組網，PTN設備需要具備如下所示的功能：

　　PTN的線路側接口由常用的以太網接口更改為STM-N接口;

　　為了保證其他站點的業務和告警在PTN節點穿通，PTN設備需要支持AU4/TU12層面的功能穿通。由于PTN設備是基于分組交換的，因此需要設備實現AU4/TU12級別的PWE3處理(或類似功能的處理，無相關標準)，同時對于本站點上下的E1業務需要進行PWE3處理，這些功能的處理會導致PTN的SDH業務線卡處理極其復雜;

　　另一方面，采用PTN與SDH間插組網，線路接口只能使用STM-N，與PTN常用的以太網接口不同，隨著PTN部署越來越多，SDH逐步退網，網絡演進到全PTN組網時，再使用STM-N作為PTN線路接口不太合適，此時將PTN線路接口更換為以太網接口時會增加較多的額外投資。

　　從設備復雜度、網絡演進等各種因素考慮，不建議PTN與SDH間插組網實現2G基站的承載。

　　PTN與SDH組不同的層網絡

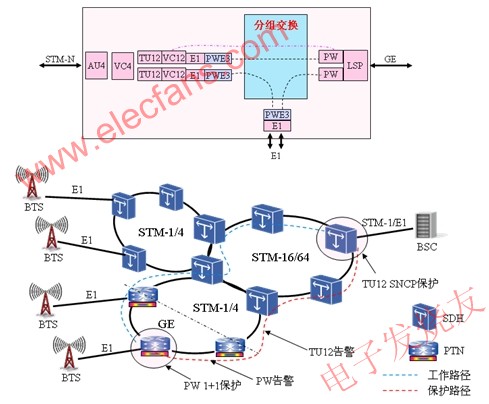

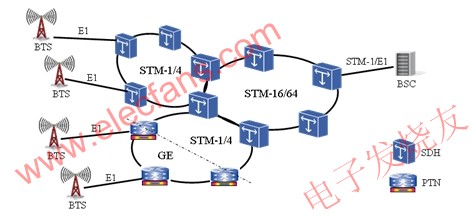

　　PTN與SDH組不同的層網絡示意圖如下所示，在該組網中PTN位于接入層，SDH位于匯聚層。

　　PTN需要具備如下功能：

　　大部分PTN節點采用以太網接口進行組網，使用PTN的基本功能;

　　PTN與SDH相鄰節點采用STM-N接口進行組網，PTN的STM-N接口需要具備如下功能：

　　E1的PWE3功能;

　　E1到STM-N的映射解映射功能;

　　TU12告警與PW告警轉換功能;

　　采用PTN與SDH組不同的層網絡，業務保護方式為在PTN設備上啟用PW 1+1保護，SDH設備啟用TU12 SNCP保護，由于PTN的STM-N接口單板具備PW與TU12告警轉換功能，因此可以保證E1業務的端到端保護。

　　PTN與SDH組不同的層網絡也可以是PTN在匯聚層、SDH在接入層，同樣可以實現業務的端到端保護。

　　當前PTN設備普遍具備Ch STM-N接口板，只需要在改板實現PW告警與TU12告警的轉換功能即可實現上述組網功能。設備實現不復雜，具備技術可行性。

　　另一方面，從網絡部署的角度來看，采用接入層PTN+匯聚層SDH組網方式，對接入層的傳輸網進行SDH到PTN的改造，對整網業務影響較小，具備工程實施的可能;采用接入層SDH+匯聚層PTN組網方式，建議新建匯聚層PTN，由于匯聚層設備節點數相對較小，同樣具備工程實施的可能。

　　從設備復雜度、網絡演進等各種因素考慮，建議PTN與SDH組不同層網絡方式實現PTN對2G基站的承載。

　　小結

　　中興通訊順應網絡IP化發展趨勢，推出新一代城域融合分組傳送設備iPTN系列產品。該系列產品采用全分組交換內核的體系架構，集成了多業務的適配接口、傳送特性的MPLS轉發技術、同步時鐘、電信級OAM和保護等功能，為用戶提供面向電信業務向IP化演進背景下的端到端承載網解決方案。同時為了解決PTN與傳統SDH網絡共存和互通問題，iPTN系列提供多種STM-N接口，滿足各種不同組網應用，實現用戶網絡平滑演進需求。
