遙控接收器制作過程

　　其實，自制一個電腦遙控接收器，是非常容易的。首先，我們制作的電腦遙控器必須使用紅外方式的紅外遙控器(不能是射頻的遙控器)，一般電視、影碟機的遙控器都可以使用，如果手頭沒有閑置的遙控器，可以到小商品市場購買，一般的電視機遙控器即可，售價在十幾元。注意，不要使用空調的遙控器，盡管它也是紅外發射的，但是每次按鍵后，它都會把空調當前所有狀態(模式、溫度、風速、風向)發送一遍，導致每次發送的碼串很長，會導致軟件辨識錯誤。

　　經過比較，我們選擇了Girder(v3.3.7)這個遙控軟件，它功能全面，而且支持外掛插件，以支持新的遙控接收器和新的操作，從功能上可以說是“只有想不到，沒有做不到”。除了日常操作，此外在幻燈片展示時如果運用遙控器，可以把演講者從計算機旁邊解放出來，從而與觀眾進行更加靈活親近的互動，達到更好的展示效果。

?

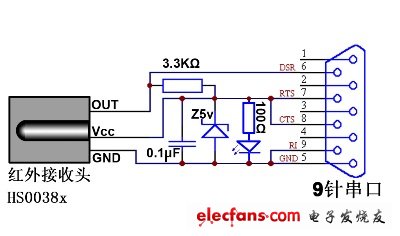

　　(圖1)遙控接收器的電路方案

　　我們的遙控接收器的電路方案取自Girder的第三方插件：“SFH-56 plugin for Girder”。該電路圖(圖一)簡單到只有六個元件，而且可以直接去掉發光二極管(電源指示燈)和100Ω保護電阻以進一步簡化電路。主要元件有 HS0038A紅外遙控接收頭、5V穩壓管(1/4W)、發光二極管、9針串口插頭、電阻(3.3KΩ和100Ω各一)、電解電容(0.1μF，10V以上)、萬能印刷電路板、線材(至少3芯)以及電池盒(充當外殼)等一共不超過10元。

?

　　(圖2)

　　只要有焊接簡單電路的能力，按照電路圖，很快就可以完成電路的制作

?

　　(圖3)

　　之后把電路板裝到拔去觸點銅片的電池盒里，并在電池盒的相應位置開孔，因?yàn)檎麄€電路都很輕，所以可以在電池盒空著的一邊放入一節沒電的電池(雖然沒電，但還是要防止電池短路，否則電池漏液導致短路，可能通過串口損壞主板)，硬件制作即告完成。

?

　　(圖4)

　　測試遙控器

　　經過測試，該接收器的有效接收范圍在7米左右，而且靈敏度非常高。試驗發現，原本步步高DVD的遙控器必須正對DVD機操作才有效，而與自制的接收器配合使用時，可以實現非指向操作(即接收器可以接受經過墻壁多次反射的紅外線信號)，大大方便了我們的使用，也使接收器的擺放更加靈活。最后，綜合考慮按鈕數、按鈕排布、手感、大小等各方面因素，我選用了閑置的建伍桌面音響的遙控器(49鍵)

?
