今天為大家介紹一款簡單好用的PC紅外遙控，所用的元器件也很少，購買方便價格也只在20元左右，而且有很好的擴展性。

　　自制PC遙控器電路的基本原理就是通過紅外接收頭收集紅外信號，當有紅外信號進來時，單片機AT89C2051軟件執行中斷并對采集到的紅外信號進行解碼，并從串口送到PC，PC軟件Girder收到串口發來的字符再根據定義做出相應的命令操作(Girder的基本使用方法請查看<打造超級PC遙控器>)。電路中使用了幾個簡單的元件做成串口竊電電路，使這個遙控器不需要再外接電源，插到串口上就可以使用了，可以說是即插即用呀：)。安裝好后，運行Girder后，指示燈LED1就開始閃爍，表明電路正常工作了，這時就可以使用你的遙控器了，當關閉Girder后電路板的電源也會被切斷，指示燈熄滅。下面是制作過程和具體的一些注意事項等。

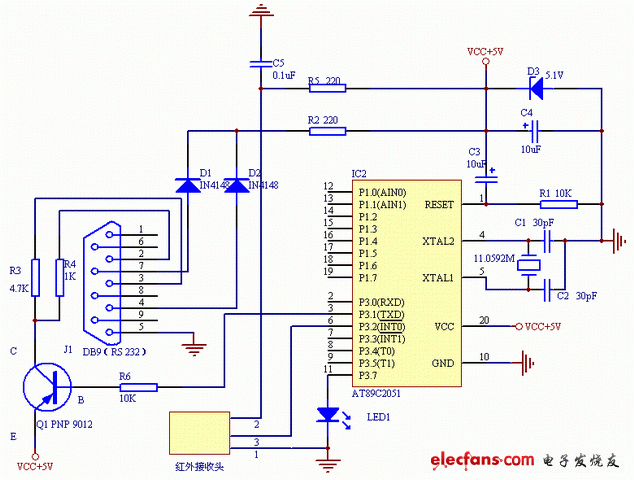

　　圖一是這個遙控接收器的全部電原理圖。要用到具體元器件和參數就請看表一了。呵，這些元器件是再普通不過的了，花上二十元就可以到電子市場買到了，想想看市場上一個PC遙控接收器也不便宜呀，這等差距身為DIYer的我們?cè)跄懿籇IY一下呀?呵呵。圖二是元件的外觀圖。

?

　　圖一　電原理圖()

　　元件數量元件參數

　　一體化紅外接收頭1一體化紅外接收頭

　　DB9串行口插座1公、母頭均可

　　AT89C20511AT89C1051或4051也可

　　11.0592M晶振1　11.0592M

　　D1，D22整流二極管IN4148

　　D315.1V穩壓二極管

　　R1,R6110K電阻

　　R2，R52220歐電阻

　　R314.7K電阻

　　C1，C2230pF電容

　　C3,C4/span>210uF電解電容

　　C510.1uF電容

　　Q11三極管9012

　　LED11發光二極管

　　彩電遙控1SAA3010芯片

　　串行連接線1可自購接頭制作

　　表一　元件表

?

　　圖二　元件外觀圖

　　圖二中的DB9針串口插座是公頭的，也可以用母頭的，都沒有關系，只是用的連接線不同，無論你使用那種，在焊電路時都要看清引腳的序號(插座上打有序號)，搞錯了就不好了。圖三是元件中的一體化紅外遙控接收頭和三極管9012的引腳示意圖，要注意的是圖中的9012的引腳示意圖只是我購買到的9012的引腳極性示意圖，可能和你購買到的不同，在裝到電路板上時先有萬用表測好它的引腳極性，已免意外損壞元件。什么?不會測，那要找找相關的資料學學了，或是讓朋友代勞，要不就在買元件時讓商家告你。收集好元件，我們就可以動手做了。

?

　　圖三　兩個重要元件的引腳示意圖
