隨著電子技術和計算機技術的迅速發展，幾種商業化的探地雷達系統開始得到了初步應用，其中具有代表性的有加拿大探頭及軟件公司（SSI）的PulseEKKO系列、瑞典地質公司（SGAB）的RAMAC鉆孔地質雷達系統、美國地球物理探測設備公司（GSSI）的SIR系統及日本應用地質株式會社（OYO）的Georadar系列等。但是，這些國外產品造價昂貴，且測量的局限性較大，嚴重地影響了它的普及。鑒于探地雷達具有廣泛的用途對其進行了開發研制，目前已研制成功。由于篇幅限制，文中在此重點介紹數據采集部分和顯示軟件。

1 數據采集

在探地雷達數據采集試驗中，所使用的是HY-6070 C通用數據采集控制板，此板的功能主要是A／D與D／A數據轉換。其接口是ISA總線型的，可以直接插入具有ISA總線擴展槽的計算機中，在計算機的控制下構成信號采集、監視輸入系統和模擬量電壓信號、數字電壓信號輸入系統。HY-6070 C板上安裝有12 bit分辨率的A／D轉換器，其通過率為40 kHz。為用戶提供了兩種模擬信號輸入方式：16路單端輸入和8路雙端輸入。通過硬件設置，模擬電壓信號輸入范圍可以是0～5 V，土2．5 V，±5 V。此板還提供了1路12 bit D／A轉換模擬電壓輸出通道。在HY-6070 C板上還裝有可編程定時／計數器82C54，其中82C54的定時／計數器1和定時／計數器2級連，用以生成定時啟動A／D轉換的信號。定時／計數器O單獨引出，供用戶使用。HY-6070 C板支持軟件觸發、定時觸發和外觸發3種A／D電路啟動轉換工作方式。支持軟件查詢和中斷申請數據傳送工作方式。HY-6070 c板還為用戶提供了16路數字輸入／輸出通道信號，接口電平符合TTL電平標準。

文中利用軟件編程啟動HY-6070 C板的A／D轉換功能。在軟件觸發方式下，每次啟動A／D轉換前由軟件切換通道，然后發送A／D轉換啟動命令來觸發A／D轉換。當A／D轉換完成后，可通過軟件查詢A／D完成位，當程序測到A／D完成位為“1”時，即可讀取A／D轉換的12 bit數據。

A／D采樣程序步驟如下：

（1）設置板上的模擬信號輸入通道（共16個通道，編號為0～15）；

（2）設置A／D觸發方式，這里設置為軟件觸發；

（3）開始觸發A／D轉換；

（4）等待并查詢A／D轉換完成標志；

（5）對接收到的數據進行存儲。

在HY-6070 c數據采集卡內預先分配了各種地址，程序通過訪問這些地址并對其進行相應的讀寫操作來控制A／D采樣的實現。在實際應用中，可以直接利用由C語言編制的應用程序來控制采集卡進行A／D轉換，只需調用頭文件為dos．h中的outport（address，data）（address為地址值，data為要向該地址輸出的數據）與inportb（ADaddress）（ADadress是A／D轉換數據所存儲的地址）兩個函數即可，但是應用程序的使用環境必須是DOS操作系統。這給應用程序的使用者帶來了諸多不便。因此為了讓用戶方便使用，作者制作了基于Windows操作系統的顯示軟件。由于 Windows操作系統不能像DOS那樣直接讀取采集卡的板內地址，因此要想面向數據采集卡編程，首先需要安裝數據采集卡的驅動程序，既讓Windows 操作系統能夠識別到此硬件。在接下來的編程中還必須使用到數據采集卡自帶的兩個文件，HKIoMFC．H和HKIoMFC．lib，在這兩個文件中定義了對采集卡進行控制的變量與函數體，編程時即可直接調用。

2 顯示軟件

利用Visual C++6．0在Windows操作系統下開發應用程序主要是使用MFC（Microsoft Fbundation Class）類庫。MFC是微軟為Windows程序員提供的一個面向?qū)ο蟮腤indows編程接口，它簡化了Windows編程工作。使用MFC類庫的優點：首先，MFC提供了一個標準化的結構，這樣開發人員不必從頭設計創建和管理一個標準Windows 應用程序所需的程序，而是從一個比較高的起點編程，可節省大量的時間；其次，它提供了大量的代碼，指導用戶編程時實現某些技術和功能。MFC庫充分利用了 Microsoft開發人員多年開發Windows程序的經驗，并可以將這些經驗融入到自己開發的應用程序中去。

Visual C++6．0集成環境對MFC提供了多種界面友好的輔助工具，用AppWizard可以生成新的類，可以對類成員進行維護。MFC提供了一種機制，把 Windows的消息與類的某個成員直接聯系起來，減少程序員中間的處理過程。比如在菜單中加了一個命令項，指定其命令I(lǐng)D，然后用 ClassWizard可以指定此菜單ID與類的成員函數相聯系，所需要的編程就是實現該成員函數的代碼，其他代碼均由MFC和Class-Wizard 負責處理。這種機制提高了程序開發效率，而且Visual C++提供了MFC的所有源代碼，這些源代碼不僅可供參考，還為應用程序的調試提供了方便，源代碼的開放性也是MFC獲得成功的一個主要原因。

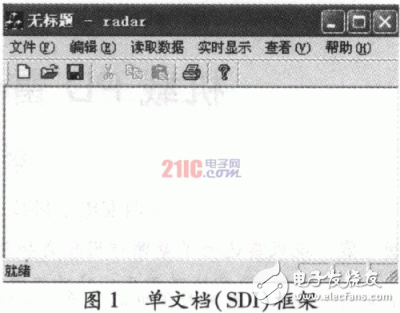

作者所設計的顯示軟件是基于單文檔（SDI）框架結構的應用程序，其外觀如圖1所示。

由圖可見，單文檔的外觀與常見的Windows應用程序相似，因此操作方便，只需要選擇各個菜單執行相應的功能即可。
