通用移動通信系統(UMTS)在第三代(3G)移動通信系統發展中，被認為是可能取代既有全球移動通信系統(GSM)的新興技術之一，UMTS已成為具備涵蓋歐洲、亞洲、北美及日本等地不同頻段的全球標準。

為充分利用這項科技，以達到全球漫游、更多功能、提供更快的信息傳輸率，UMTS移動電話的設計人員日漸需要多頻段的支持，同時也積極尋求更精巧平價的組件，這對所有通信半導體供貨商而言是莫大的挑戰。

UMTS系統在各國各地區所使用的頻段不盡相同，為使手機使用范圍更加廣泛，因此新一代RF收發器應運而生。采用CMOS制程、涵蓋多頻段的RF系統單芯片，除可使手機設計更為彈性外，還可讓工程師易于在原有的架構上，設計全新的UMTS手機。

為迎接這項挑戰，芯片設計人員在設計新一代無線射頻(RF)收發器時，以體積小、低功耗、支持多頻段這三項功能為主要考慮，要解決這些問題，須將多頻功能整合在單一芯片上，包括一個可適性接收基帶濾波器，完全整合的非整數鎖相回路(包括傳送與接收)，以及復合式、靈活的程控操作接口，此外，芯片的制程也必須符合手機極小巧精密的需求。

理想的解決方案是單芯片、低功耗的互補式金屬氧化物半導體(CMOS)射頻收發器，可以支持目前寬帶分碼多重接取(WCDMA)、UMTS全球無線電頻分雙工(UTRA FDD)系統指定的所有UMTS頻段，UMTS話機只要插入這種芯片，便可在歐洲、亞洲、北美及日本使用，確保這些手機可無阻地使用于最廣泛區域，并使服務無遠弗屆。

UMTS涵蓋不同頻段

UMTS的目標是成為全球標準，其涵蓋多個不同頻段，因此難以預測接下來的幾年，到底哪個支持的頻段才是市場所需，表1顯示不同的UMTS頻段及廣為使用的區域，目前手機設計人員最常要求的UMTS頻段組合是頻段一、二和五，可允許國際漫游，然而，為順應市場需求、移動通信業者與終端用戶的期待及偏好，這些組合可能隨之改變。

若半導體供貨商能掌握高度易變的因素，包括長期需求、多頻支持、提供最佳設計彈性等關鍵，即可成功打入市場。而可支持目前國際電信聯盟(ITU)指定的大部分UMTS頻段，同時能解決北美1,900MHz范圍的頻段，已被ITU分配給2G移動網絡及衛星通信使用的特殊狀況之單芯片多頻收發器，有助于縮減設計時間及資源，允許話機制造商推出全球通用的單一設備。

以英飛凌(Infineon)的SMARTi 3G單芯片為例，可以單芯片收發器IC支持目前規定的所有UMTS頻段，提供多達三個頻段的靈活運用，這款收發器的設計包括Zero-中頻(IF)接收(RX)路徑、直接轉換傳送(TX)路徑及非整數頻率合成器，還包含可在混合式濾波器模式下啟動的級間陷波濾波器(Notch Filter)，以適用于北美頻段配置，同時允許由軟件激活額外的陷波濾波器，以符合UMTS對頻段二及三的特定需求。

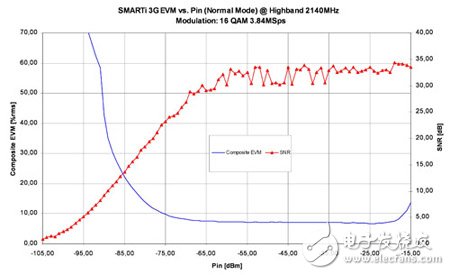

接收器一般采非常線形的設計，可程控增益控制(RX PGC)也非常線性，因此在手機生產過程中，只需極少數的校準點，此可直接反映為客戶節省的時間及成本，圖1說明接收器的兩大特色，并顯示在不同輸入功率下，在UMTS頻段一運作的復合誤差矢量振幅(EVM)及信噪比(SNR)。

圖1　UMTS頻段時，接收器功能曲線圖。

傳輸路徑包括一個三級巴特沃斯(Butterworth)型基帶主動濾波器、直接升壓器、VGA平臺及高功率輸出驅動平臺。適量加偏壓于VGA平臺以保證在全輸出功率幅度下，達到最小的電流消耗，每一個直接轉換傳輸路徑均包含一個完全差動的可程控輸入緩沖器，以處理不同基帶輸入信號。附加的三級Butterworth型基帶濾波器會移除無用的信號內容，如基帶數字模擬轉換器(DAC)夾帶的遠程噪聲或雜散發射(Spurious Emission)，同時避免需要的信號失真。
