總體而言，TX呈現明顯的線性，形成較佳的噪聲指數及輸出功率，圖2比較業者指定偏移量(頻段一，TX1,950MHz)中的FDD信號功率(線1)，與第三代合作伙伴計劃(3GPP)規定的頻譜屏蔽(線2)，此圖顯示收發器性能具備因應整個系統的廣度，可滿足3GPP的要求。

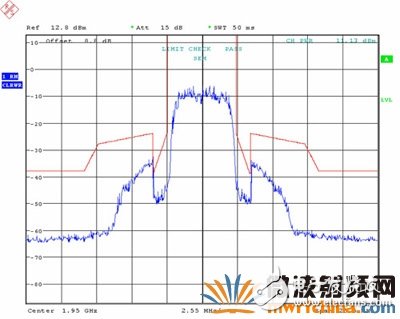

圖2　傳輸頻譜屏蔽與3GPP規格比較

RX與TX均使用完全整合的非整數鎖相回路合成器，擁有芯片回路濾波器與參考電阻，盡可能減少外部零組件需求。為涵蓋所有營運的頻段，并且提供額外的頻段廣度，因此使用具廣泛調幅的差動VCO，UMTS頻段五及六的操作，可由VCO無線射頻(RF)輸出的兩個分頻器啟動，由內部演算系統選擇適當?shù)腣CO頻段，每次PLL啟動或設定新的頻率后，便隨之啟動，同時，進一步校準使PLL的所有偏差減到最小，如回路濾波器轉角頻率傳播的問題。

芯片所有功能皆由一個靈活的程控接口所控制，兼容于多種標準、采用三線總線，并具有回溯兼容及完整讀/寫功能。標準的模擬接口，更提供移動電話制造商及平臺供貨商另一個優勢，即兼容于多種3G基帶信號處理器，因此容許從不同廠商挑選搭配不同的產品，達到最佳零件組合。

利用基本前端控制實現三頻設計

為確保能夠支持所有的UMTS頻段及多種不同的頻段組合，設計人員可能希望同時設定低、中、高三種頻段，IC使用的頻段，可利用三線串連總線，依適當?shù)牧l選擇/前端控制輸出引線，分別設定RX與TX的頻段，圖3是典型的三頻應用舉例說明。

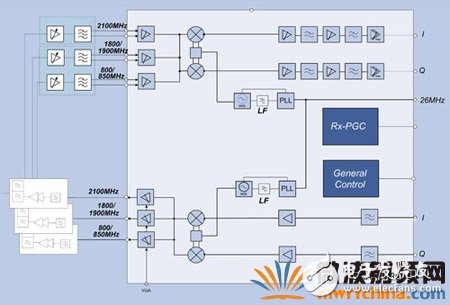

圖3　典型的三頻應用舉例

典型的三頻UMTS方案所需的電路板尺寸，可小到370平方毫米，而且只需要七十四個組件，比其他只能支持單頻的解決方案減少50%。由于多頻及多模式操作，前端復雜性也逐漸提高，因此須有效控制外部組件，如功率放大器及電閘等，要滿足這項需求，可采用高度彈性、軟件程控的前端控制，依據事件而切換六個指定的接收頻段與傳輸頻段輸出引線。

基本的前端控制功能能為每個頻段提供三組任意的輸出程控配置，有了此項功能，即可選擇前端組件的信號路徑。前端控制功能還可進一步自定義接收頻段輸出引線的切換延遲，而傳輸頻段輸出也可個別程序化，在傳輸路徑關閉時降低輸出，路徑開啟時再回到默認選擇。

HSDPA芯片產品陸續推出

由UMTS提供的新服務，如高質量視信串流、快速下載音樂內容及互動游戲等，都使所需的傳輸速率大幅提高。3GPP WCDMA標準第五版使用高速下鏈封包存取(HSDPA)技術，數據傳輸速率可高達14.4Mbit/s，此進化也表示UMTS網絡升級為HSDPA，該技術目前已在歐洲各地部署，傳輸速率在1.8M～3.6Mbit/s之間。隨著科技進步，手機的地位日益重要，計算機數據卡也將率先成為支持HSDPA的應用。雖然網絡仍處發展階段，但支持HSDPA的RF與基帶手機組件，都已陸續問世。

HSDPA需要新的下行共享頻道、高速下行共享頻道(HS-DSCH)、新的變頻技術，以及快速有效的傳輸連結，也須以更復雜的硬件執行，如在無線電話的傳輸方面，采用HSDPA會影響相鄰?fù)ǖ佬孤┍?ACLR)效能及最大輸出功率，這些問題在設計過程中都須謹慎考慮。而使用高階變頻以提高傳輸速率，代表整體效能也會提升，尤其會影響接收器線性；在接收方面，由于提高傳輸速率會增加SNR的需求，因此誤差矢量幅度(EVM)直接受HSDPA影響，表2所示為依變頻技術而定義的不同HSDPA類別、使用的編碼及支持的傳輸速率。此外，最大傳輸速率(參考不同的HSDPA類別)取決于變頻技術、編碼率及編碼數。

CMOS為UMTS接收器主流制程技術
