面對移動電話數據業務需求量的持續攀升，基站設計人員被迫不斷地增加帶寬和降低成本。就安裝和運作旨在滿足增長需求的額外基站而言，影響其總體成本的因素很多。在宏蜂窩基站中使用體積較小、功率較低的電子組件除了有助降低初期成本以外，對于降低基站塔的現行土地房屋租賃成本及電能消耗也是有利的。諸如遠端射頻頭 (RRH) 等新型架構有望進一步減低成本。超小型微微蜂窩和毫微微蜂窩基站將數據業務擴展到了較大的宏蜂窩基站未覆蓋的領域。為了實現這些好處，基站設計人員需要具有極高集成度的新型組件，而且它們不能以犧牲性能為代價。

由于性能要求的原因，射頻電路中 RF 部分的集成尤其具有挑戰性。10多年前，典型的基站架構需要若干個電路級，包括低噪聲放大、至中頻 (IF) 的下變頻轉換、濾波及進一步的放大。如今，較高性能混頻器、放大器和具有較高采樣速率的較高動態范圍模數轉換器 (ADC) 使設計人員能免除下變頻轉換級 (集成為單個 IF 級)。然而，組件集成仍然受到一定的限制?；祛l器可提供緩沖 IF 輸出、集成型平衡-不平衡變壓器、LO 開關及分頻器。帶有一個混頻器和一個 LO 用 PLL 的器件代表了近期的集成化發展水平。內置雙混頻器和雙放大器的器件已面市。到目前為止，尚沒有將 RF 鏈路的任何部分與 ADC 集成在同一塊芯片上的器件。這主要是因?yàn)槊糠N組件都必需采用獨特的半導體工藝。對于應用來說，由于選擇一種通用工藝所帶來的性能折衷是不能接受的。

與此同時，手機射頻電路已發展成為高集成度的基帶和收發器 IC 以及集成型 RF 前端模塊 (FEM)。收發器與天線之間的 RF 功能塊包括濾波、放大和開關 (需要時在組件之間還包括阻抗匹配功能塊)。收發器集成了接收 ADC、發送 DAC及相關聯的 RF 功能塊。這里，性能要求所處的水平允許采用一種通用的工藝。FEM 運用系統級封裝 (SiP) 技術來集成不同的 IC 與無源元件，包括多模式濾波器和用于發送與接收的 RF 開關。這里雖然不適于采用某種通用工藝，但仍然需要集成。

微微蜂窩和毫微微蜂窩基站中的 RF / IF、ADC 和 DAC 組件的性能要求往往遠遠低于宏蜂窩基站，這是因?yàn)槠涓采w范圍、功率輸出和每個服務區的用戶數量均不及后者。在某些場合中，手機組件的修改版可用于微微蜂窩或毫微微蜂窩基站，并提供必要的集成、低功率和低成本。這里，一種通用的半導體工藝為信號鏈路中的所有功能塊提供了足夠的性能水平。宏蜂窩基站怎樣才能實現這種集成度呢？

傳統的集成化方式是：在一顆單片式芯片上集成越來越多的功能，而這往往是“成群”出現的。較小幾何尺寸的半導體工藝成為可行、具備生產價值并產生了適合基站應用的足夠性能。隨之而來的功耗降幅常常為整整一個數量級，這使得能夠?qū)⒃S多先前分離的功能部件加以集成。這樣一來就可以整合眾多的新型功能，不久便會有一批高集成度的產品面市。在手機領域，伴隨著基帶和收發器 IC 的問世就出現了上述情形。在兩次重大的工藝幾何尺寸改進之間，常常存在一個漫長的滯后期。當傳統的集成化方式受阻時，其他的替代方案便出現了。

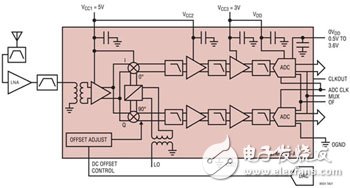

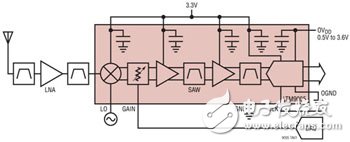

與在手機中一樣 (即：?jiǎn)纹郊梢恢毖永m(xù)到 RF 前端，接著由模塊提供后續的集成)，一種新型模塊為基站應用提供了新的集成度。近期的例子是凌力爾特公司推出的 LTM9004 和 LTM9005 μModule® 接收器，它們實現了高速 ADC 與 RF 信號鏈路的集成。LTM9004 采用直接轉換架構，具有一個 I/Q 解調器、低通濾波器和一個雙通道 ADC (圖 1)。而 LTM9005 采用 IF 采樣架構，具有一個下變頻混頻器、SAW 濾波器和一個單通道 ADC (圖 2)。這兩款器件均采用 22mm x 15mm LGA 封裝，占用的板級空間縮減了約 75%，同時集成了多個 IC 和幾十個無源組件。這種集成是無法運用傳統方式來實現的，因?yàn)楦咚?ADC 采用細線 CMOS 工藝，而 RF 組件采用的則是鍺化硅 (SiGe) 工藝。此外，由于性能要求的緣故，許多無源組件完全無法采用硅集成。

為什么說這種集成度最適合采用 SiP 技術來實現呢? IF 采樣架構為此提供了一個明確的論據。每種組件都具有獨特和苛刻的要求，因而必須依賴于某種優化的制造工藝。這就造成了目前沒有通用工藝的現狀。更加重要的是，中頻頻段上的信號濾波必須非常優良，以確保對有可能影響基站性能的干擾信號進行帶外抑制。如今，這種濾波處理是利用密封陶瓷封裝的表面聲波 (SAW) 濾波器來完成的。LTM9005 中集成了此類濾波器。
