由騰訊云基礎產品中心、騰訊架構平臺部組成的騰訊云FPGA聯合團隊，在這里介紹國內首款FPGA云服務器的工程實現深度學習算法（AlexNet），討論深度學習算法FPGA硬件加速平臺的架構。

在1 月 20 日，騰訊云推出國內首款高性能異構計算基礎設施——FPGA 云服務器，將以云服務方式將大型公司才能長期支付使用的 FPGA 普及到更多企業，企業只需支付相當于通用CPU約40%的費用，性能可提升至通用CPU服務器的30倍以上。具體分享內容如下：
?

1. 綜述

　　2016年3月份AI圍棋程序AlphaGo戰勝人類棋手李世石，點燃了業界對人工智能發展的熱情，人工智能成為未來的趨勢越來越接近。

人工智能包括三個要素：算法，計算和數據。人工智能算法目前最主流的是深度學習。計算所對應的硬件平臺有：CPU、GPU、FPGA、ASIC。由于移動互聯網的到來，用戶每天產生大量的數據被入口應用收集：搜索、通訊。我們的QQ、微信業務，用戶每天產生的圖片數量都是數億級別，如果我們把這些用戶產生的數據看成礦藏的話，計算所對應的硬件平臺看成挖掘機，挖掘機的挖掘效率就是各個計算硬件平臺對比的標準。

最初深度學習算法的主要計算平臺是 CPU，因為 CPU 通用性好，硬件框架已經很成熟，對于程序員來說非常友好。然而，當深度學習算法對運算能力需求越來越大時，人們發現 CPU 執行深度學習的效率并不高。CPU 為了滿足通用性，芯片面積有很大一部分都用于復雜的控制流和Cache緩存，留給運算單元的面積并不多。這時候，GPU 進入了深度學習研究者的視野。GPU原本的目的是圖像渲染，圖像渲染算法又因為像素與像素之間相對獨立，GPU提供大量并行運算單元，可以同時對很多像素進行并行處理，而這個架構正好能用在深度學習算法上。

GPU 運行深度學習算法比 CPU 快很多，但是由于高昂的價格以及超大的功耗對于給其在IDC大規模部署帶來了諸多問題。有人就要問，如果做一個完全為深度學習設計的專用芯片(ASIC)，會不會比 GPU 更有效率？事實上，要真的做一塊深度學習專用芯片面臨極大不確定性，首先為了性能必須使用最好的半導體制造工藝，而現在用最新的工藝制造芯片一次性成本就要幾百萬美元。去除資金問題，組織研發隊伍從頭開始設計，完整的設計周期時間往往要到一年以上，但當前深度學習算法又在不斷的更新，設計的專用芯片架構是否適合最新的深度學習算法，風險很大?？赡苡腥藭朑oogle不是做了深度學習設計的專用芯片TPU？從Google目前公布的性能功耗比提升量級(十倍以上的提升)上看，還遠未達到專用處理器的提升上限，因此很可能本質上采用是數據位寬更低的類GPU架構，可能還是具有較強的通用性。這幾年，F(xiàn)PGA 就吸引了大家的注意力，亞馬遜、facebook等互聯網公司在數據中心批量部署了FPGA來對自身的深度學習以云服務提供硬件平臺。

FPGA 全稱「可編輯門陣列」(Field Programmable Gate Array)，其基本原理是在 FPGA 芯片內集成大量的數字電路基本門電路以及存儲器，而用戶可以通過燒寫 FPGA 配置文件來來定義這些門電路以及存儲器之間的連線。這種燒入不是一次性的，即用戶今天可以把 FPGA 配置成一個圖像編解碼器，明天可以編輯配置文件把同一個 FPGA 配置成一個音頻編解碼器，這個特性可以極大地提高數據中心彈性服務能力。所以說在 FPGA 可以快速實現為深度學習算法開發的芯片架構，而且成本比設計的專用芯片(ASIC)要便宜，當然性能也沒有專用芯片(ASIC)強。ASIC是一錘子買賣，設計出來要是發現哪里不對基本就沒機會改了，但是 FPGA 可以通過重新配置來不停地試錯知道獲得最佳方案，所以用 FPGA 開發的風險也遠遠小于 ASIC。

2. Alexnet 算法分析2.1 Alexnet模型結構

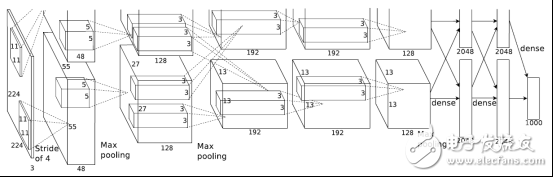

Alexnet模型結構如下圖2.1所示。

圖2.1 Alexnet模型

模型的輸入是3x224x224大小圖片，采用5（卷積層）+3（全連接層）層模型結構，部分層卷積后加入Relu，Pooling 和Normalization層，最后一層全連接層是輸出1000分類的softmax層。如表1所示，全部8層需要進行1.45GFLOP次乘加計算，計算方法參考下文。

層數

kernel個數

每個kernel進行卷積次數

每個kernel一次卷積運算量

浮點乘加次數

?

第1層

96

3025

(1x363)x(363x1)

96x3025x363=105M=210MFLOP

?

第2層

256

729

(1x1200)x(1200x1)

256x729x1200=224M=448MFLOP

?

第3層

384

169

(1x2304)x(2304x1)

384x169x2304=150M=300MFLOP

?

第4層

384

169

(1x1728)x(1728x1)

384x169x1728=112M=224MFLOP

?

第5層

256

169

(1x1728)x(1728x1)

256x169x1728=75M=150MFLOP

?

第6層

1

4096

(1x9216)x(9216x1)

4096x9216=38M=76MFLOP

?

第7層

1

4096

(1x4096)x(4096x1)

4096x4096=17M=34MFLOP

?

第8層

1

1000

(1x4096)x(4096x1)

1000x4096=4M=8MFLOP

?

總和

1.45GFLOP

?

表2.1 Alexnet浮點計算量

2.2 Alexnet 卷積運算特點
