LED全彩屏數字視頻信號處理電路的設計

LED視頻顯示屏由于亮度高、視角廣、壽命長、性價比高，而且具有可與計算機同步顯示各種文字、圖形、圖像，可實時播放電視、錄像、影碟等視頻信號，可即時輸入、編輯各種多媒體數據等優點，使其在街頭、廣場、商業中心、運動場所、娛樂場所、控制中心許多公共場合得到了廣泛的應用。但是由于技術的問題，特大視頻顯示屏還面臨著嚴峻的挑戰，主要表現在灰度級低，亮度損失嚴重，刷新速度低。另外，本文的視頻信號源來自DVI(Digital Video Interface)接口，DVI接口輸出的為數字視頻信號，信息量大，一般是先經過外部RAM(Random Array Memory)緩存，然后由處理器對視頻信號進行處理。可用于數字圖像存儲的外部存儲器有很多種，如SRAM，DRAM和SDRAM，它們的容量和速度各不相同。DRAM和SDRAM屬于動態存儲器，容量大，使用中需要刷新，當處理器沒有外部動態RAM接口時，就需要設計刷新電路，這給系統應用帶來不便；SRAM不用刷新，不需要專用接口，實時性好，并且可以進行跳地址尋址，所以本文利用SRAM作為外部緩存存儲器。采用分場分區存儲技術，使刷新頻率大為提高，圖像顯示效果清晰穩定，實現了分辨率800×256，刷新頻率90 Hz，紅綠藍三色256×256×256灰度級的視頻顯示系統。同時，采用該技術，亮度和灰度級方便可調，亮度損失小。

2 系統組成

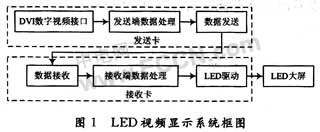

LED視頻顯示系統總體框圖如圖1所示：該系統由發送和接收兩部分組成，發送部分的功能主要是對DVI接口傳輸?shù)囊曨l信號進行編解碼形成24 b真彩色視頻數據和點時鐘(CLK)，行同步信號(HS)，場同步信號(VS)，數據有效信號(DE)等控制信號，通過LVDS(Low Voltage Differential Signaling)電平傳輸?shù)浇邮湛ㄉ?，?jīng)過接收卡的數據處理傳送給具有特定驅動結構(1／8掃描方式，74HC595驅動芯片)韻LED大屏。本文的重點是介紹接收卡的數據處理模塊。

3.2 分場分區存儲

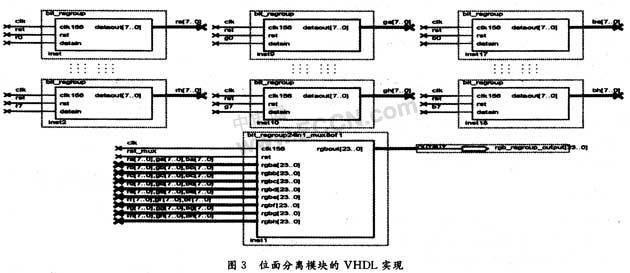

數據經過位面分離以后，不同數據的同權位組成了新的數據，通過控制存儲器的地址使一幀所有數據的同權位寫在存儲器的同一段中，因此對寫地址發生器要求比較高。該系統要求256級灰度，那么將存儲器分成8個段，每個段存儲代表同一個權值的位(場)。其中，8個段用3(23)根地址線來代替，分辨率為800*256的大屏有256行，800列，那么行地址用8(28)根地址線表示，這8根地址線前5位為區地址(32區)，后3位為一個區的行地址(1／8掃描)。列地址用7(27)根地址線來表示，因為存儲器為24位寬，一個存儲單元代表LED顯示屏8個RGB點的同權位，其優先級從高到底的順序為：場地址>列地址>行地址。分別用計數器來實現，這三個計數器級聯就構成了存儲器的寫地址，其連接方式為：場地址(A17～A15)，區地址(A14～A10)，區內行地址(A9～A7)，列地址(A6～A0)。由此可見，通過改變存儲器地址線的優先級可實現分場(8場)存儲。

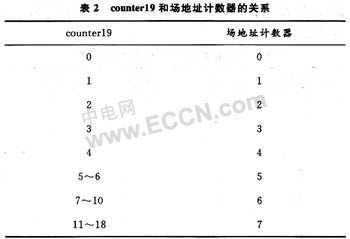

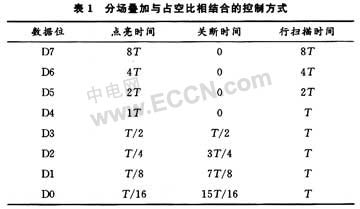

數據分8場寫入存儲器，讀出時要求分19場讀出，并且要控制每一場的顯示時間。所以在產生讀地址的場地址計數器的時候，先設計一個19進制的計數器counter19(0～18)。表2為counter19和場地址計數器的關系：每一場的顯示時間是用比較器來實現的，可以通過改變比較器中的值靈活地校正灰度和亮度。

LED顯示屏要求32區同時點亮，采用數據的并行處理，降低硬件消耗和系統工作頻率。提高刷新頻率。由于存儲器每次只能讀出一個數據，所以必須采用分區鎖存，然后把32區數據并行輸出。

行地址和列地址同寫地址發生器原理相同，這里主要介紹一下它們的優先級。數據已經是位面分離的，所以要想實現32區數據同時顯示，那么區地址的優先級應為最高，其次是列地址，然后是行地址，最后是場地址。與存儲器連接方式同寫地址一樣。

4 仿真波形

位面分離模塊的仿真波形如圖4所示：其中RGBdin[23..16]為輸入數據的高八位，rgb_regroup_output[23..16]為輸出數據的高八位。flag為輸入數據有效信號標志，flag_delay85為輸出有效信號的標志。

波形分析如下：

輸入數據前8個數據的前面7個都為00h，第8個為02h，這8個數據進行位面分離后輸出見表3，由表3可以看出位面分離實現了前8個數據轉置后從右往左讀出。

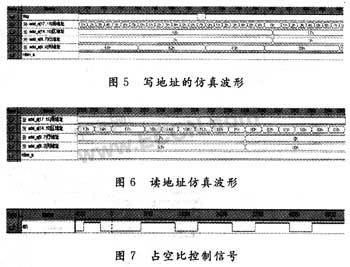

圖5為寫地址的仿真波形，可以看出，場地址優先級最高，當場地址為7h時，列地址加1，當列地址為63h時，行地址加1，當行地址為7h時，區地址加1。同理可以看出圖6讀地址的進位順序為：區地址為1Fh時，列地址加1，列地址為63h時，行地址加1，行地址為7h時，場地址按19場原理進行計數。圖6中行地址為7h時，場地址并沒有加1。圖7為場地址計數器控制的占空比信號。該信號接顯示屏驅動板行打描信號的使能端，通過控制掃描信號控制顯示時間，從而實現灰度級。

5 結 語

針對LED視頻顯示屏的系統遇到的刷新速度和灰度控制問題，本文提出了一種分場分區存儲技術，詳細地介紹了其原理和實現。通過波形仿真和工程應用，該方法很好地解決了LED顯示控制系統中圖像閃爍，亮度損失大的問題，并且其灰度和亮度控制可以靈活校正。
