奇聲AV－747DB功放原理淺析

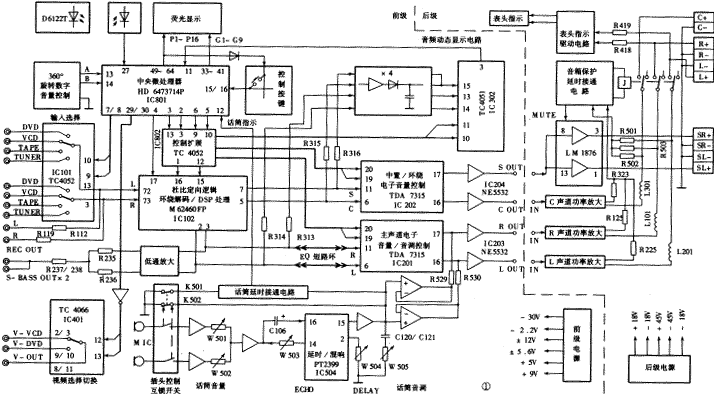

　　奇聲AV－747DB是奇聲公司最新推出的家庭影院AV中心，采用前后級分體式結構。其前級以HD6473714P微處理器作控制中心，以超大規模集成電路M62460FP為杜比定向邏輯環繞聲解碼（PRO^.LOGIC）和數字環繞聲場效果（DSP）處理的核心，用TDA7315控制主聲道（L、R）、中置聲道（C）、環繞聲道（S）的音量、音調調節。該機除卡拉OK系統以外的所有功能實現了全數字化控制和遙控控制。由于采用了熒光顯示屏作操作指示，人機對話功能大大增強，使操作變得非常簡單明了。后級對L、R、C、S各聲道進行獨立的功率放大，輸出功率強勁。其輸出保護電路具有開機靜噪、過流保護、過壓保護和輸出短路保護等功能。該機的卡拉OK電路采用了PT2399回響集成電路，對人聲的表現較為出色，并分別設計了話筒音量、音調和混響深度、延遲時間等控制電路，使用者可以根據自己的喜好進行調節。其前/后級電源電路中幾乎每個繞組都安裝了保險管，保證了整機安全。該機還附設了超重低音線路輸出和兩路視頻選擇切換功能，使用起來十分方便。其原理方框圖如圖1所示。

　　下面介紹AV－747DB功放的信號流程及工作原理。從信號源來的L、R音頻信號，由IC101(TC4052)的雙路8通道電子選擇開關選取后，從③腳、{13}腳出來，分兩路走：一路經R112、R119隔離后，作錄音輸出；另一路從IC102(M62460FP)的{72}腳、{73}腳進入聲場處理電路。
　　M62460FP是一塊有80只腳的超大規模集成塊，內含PRO·LOGIC解碼、DSP聲場處理、數字延時處理、杜比降噪、序列噪聲測試（TEST）和電子開關控制等多種功能電路，可完成對BY－PASS（信號直通）、PRO·LOGIC、3STEREO（杜比三聲道立體聲）和DSP等處理方式的選擇。在PRO·LOGIC狀態下，控制其S、C、R、L的輸出狀態和信號成分，可以對中置聲場進行NORMAL（普通）、WIDE（寬廣）、PHANTOM（幻像）等模式的轉換，同時能對環繞進行15～30ms的延時時間調整。在DSP狀態下，控制內部的電子開關，能選擇HALL（大廳）、MUSIC（音樂廳）……等八種聲場模式，且能進行15～50ms的延時調整。
　　L、R音頻信號通過M62460FP處理后，產生中置（C）、環繞（S）信號，從⑤腳、⑦腳輸出（在直通狀態時，C、S聲道無輸出），這兩路信號被送入IC202(TDA7135)進行音量控制，同時經R315、R316送到音頻動態顯示電路。另外，經過處理的主聲道R、L信號從IC102的②腳、③腳輸出，然后分三個方向傳送：(1)經低通放大后，剩下150Hz以下的超重低音信號（S－BASS）經R235、R236隔離、混和，進行線路輸出，供使用者選用。(2)經R313、R314送往音頻動態顯示電路。(3)經均衡器(EQ)輸出、輸入接口后，從IC201(TDA7315)的⑥腳、{11}腳進入音量、音調調節電路。
　　TDA7315是一塊專業型音量、音調、平衡電子調節集成塊，采用總線控制技術，可以對兩路信號的音量、等響度(LOUD)和高、低音音調(TREBLE、BASS)、左右平衡度(BALANCE)進行調節。其內部還包括電子靜音開關MUTE，所以能方便地實現各聲道的靜音功能。該機中置、環繞只使用了音量調節和靜音開關，其它均為固定方式。主聲道則采用了其全部功能。
　　R、L和S、C信號經音量、音調調節電路后，分別從IC201、IC202兩片集成塊的{17}腳、{16}腳輸出，再通過NE5532放大，經音頻同軸電纜線傳輸?shù)胶蠹?jí)。R、L信號在輸出放大前還疊加了來自卡拉OK系統的信號。
　　音頻動態顯示電路由信號平滑電路和信號取樣電路組成。R、L信號和C、S信號被分別放大、整流、平滑后，變?yōu)榇碓盘?hào)動態幅度的平滑信號，送往取樣電路的R、L信號從IC302(TC4051)的{13}腳、{14}腳進入。因?yàn)轱@示屏上把C、S聲道合在一段進行動態顯示，所以在此把C、S的信號混合成一路，從IC302的{15}腳進入取樣電路。IC302受CPU控制，以18ms／次的速率，對{13}、{14}、{15}腳提供的信號進行逐次掃描取樣，從③腳取出，送到IC801的{11}腳，再經CPU處理后驅動顯示屏顯示。
　　兩路話筒（MIC）信號經前置放大后，其信號幅度分別由W501和W502音量電位器來控制。為補償音量控制電路的信號損耗，兩路混合后，又一次進行放大。然后經C106及低通網絡進入IC504(PT2399)的{16}腳，經低通放大后，分兩路傳輸：一路從IC504的{15}腳直通輸出，另一路經A／D轉換、數字延時、D／A轉換、低通放大等處理后從{14}腳輸出，經電位器W503、C106又回到{16}腳，這樣周而復始地循環延時，從而產生回聲。W503可以控制回響信號的衰減量，用以調節混響深度(ECHO)。另外，調節IC504②腳外接的W504可以控制延時時間(DELAY)，以便調出自己喜愛的效果。處理過的話筒信號經再次放大分兩路走：一路經話筒音調調節網絡后又分兩路進行輸出，經射隨器隔離后，與主聲道的R、L信號疊加；另一路則進入話筒靜噪電路。
　　為避免不插話筒時卡拉OK系統的電噪音進入主聲道，影響主聲道的音質，以及插入話筒插頭時產生“砰”的沖擊噪聲，該機設計了話筒靜噪電路，由話筒延時接通電路和插頭控制互鎖開關組成，且由話筒插頭進行控制：當沒有插入話筒插頭時，K501、K502常閉接通，其中K502把卡拉OK電路的信號通路直接接地，而K501提供的接地電平，則使延時接通電路的電子開關接通，也把卡拉OK通道接地，同時還使IC801(CPU)的{12}腳為低電平，顯示屏中的話筒符號不點亮。當插入話筒插頭時，K501、K502在插頭的頂碰下斷開，IC801的{12}腳被抬升為高電平，顯示屏中話筒符號點亮。此時，延時接通電路中的電子開關被時間電容控制，仍繼續接通，話筒電路無輸出。電容放電一段時間，當其兩端電壓低于電子開關控制端的門坎電平時，開關斷開，卡拉OK電路正常輸出。
　　AV－747DB前級用HD6473714P作中央微處理器,采用總線控制技術，使得各種功能的實現變得非常的容易、簡單、可靠，也大大簡化了各個控制電路。
　　和彩電的微處理器電路一樣，AV－747DB的人工控制指令主要來自紅外遙控器和本機控制按鍵：紅外遙控信號經接收頭接收、整形處理后，從IC801的{27}腳進入微處理器。按鍵控制信號從{15}、{16}腳進入微處理器。
　　該機采用了360°雙向旋轉控制機械式脈沖發生器進行音量控制。當順時／逆時針?lè)较蛐D(zhuǎn)時，{13}、{14}腳不斷地與地端接通、斷開而獲得脈沖信號。如圖2所示，由于A、B兩定臂與旋轉盤的接觸點不在同一個半徑軸線上，因此在扭動旋轉盤時，無論向那個方向，肯定有一個先與地接通／斷開，從而使{13}、{14}腳所獲得的脈沖在時序上有先有后，微處理器就是根據這兩路脈沖的時序先后來確定音量是增大或減小。另外，扭動旋轉盤的角度越大，A、B兩定臂與地接通／斷開的次數就越多，{13}、{14}腳獲取的脈沖個數就越多，微處理器就是根據這兩路脈沖的多少來確定音量提升／降低的級數的。

　　微處理器IC801將各種指令和狀態信息處理后，一邊驅動熒光顯示屏進行相關信息的顯示，一邊輸出到各個被控制電路實現各種功能。由于IC801的I／O接口不夠，又增加了IC802作為接口擴展，以滿足各種要求。
　　L、R、C、S四個聲道的信號進入后級后，各聲道被獨立地進行放大。其中S聲道進入后級后一分為二，分別放大后直接輸出；L、R、C聲道經L201、L101、L301輸出，受繼電器J控制后，推動揚聲器發聲。
　　根據杜比技術要求，以杜比定向邏輯環繞的寬頻方式工作時，中置聲道須與左右聲道一樣，有足夠的低音音量。所以，R、L、C三個聲道均采用分立元件組成的超大功率放大電路，共采用5對2SC5198／2SA1941大功率管進行功率放大。在專業大型散熱器和大功率供電系統的配合下，額定輸出最大不失真功率達85W/8Ω×3（在直通狀態下，最大不失真功率可達120W/8Ω×2），使這三個聲道具有很寬的動態范圍。
　　因?yàn)榭从耙暺瑫r(shí)，節目中的聲源主要在前方，后面的環繞聲一般只起聲場定位和背景音效播放的作用，所以其功率不需太大，但也不能太小。該電路采用了功率集成電路LM1876作環繞聲道的功率放大。LM1876的額定功率有30W/8Ω×2，具有過流、過壓、過熱保護和靜音功能，能進行自我保護和音箱保護，性能穩定，安全可靠。S聲道信號從LM1876的{13}腳、⑧腳進入放大器，經功率放大后從①腳、③腳作左右環繞輸出。
　　為了消除開機沖擊聲和避免在功率放大級出故障時損壞用戶昂貴的音箱，或用戶不小心短路音箱線而損壞功放等現象的發生，AV－747DB設計了完善的保護電路。在開機時，保護電路的延時電路控制繼電器延遲吸合接通，同時使LM1876靜音一段時間，這樣，開機時供電電路所產生的沖擊信號就不能輸出到音箱。圖1中的R125、R225、R323為過流（或音箱線短路）檢測電路的輸出電阻，R501、R502、R503為中點電位監測電阻。當R、L、C聲道中有一路出現過流或中點偏離地電位等現象時，保護電路迅速釋放繼電器，切斷功率輸出線路，從而保護音箱和功放。
　　AV－747DB后級采用兩只大的指針表做R、L聲道的動態指示，以增加外觀的美感。其驅動信號從R、L聲道靠近輸出接線柱處取出，經R418、R419進入驅動電路。信號在驅動電路中經衰減、箝位、平滑等處理后，變成代表R、L動態變化的信號，驅動表頭指示。
　　AV－747DB的電源電路提供的電壓類別較多，但由于前級采用了7812、7805、7809、7912等三端穩壓集成塊，電路較簡潔；后級采用兩個300W環形變壓器供電，其整流、濾波電路則與其他功放的電源電路類似，這里不再贅述。
