配置從地址寄存器I2CDXR - DM642的I2C息線配置與應用

2.2 配置從地址寄存器I2CDXR

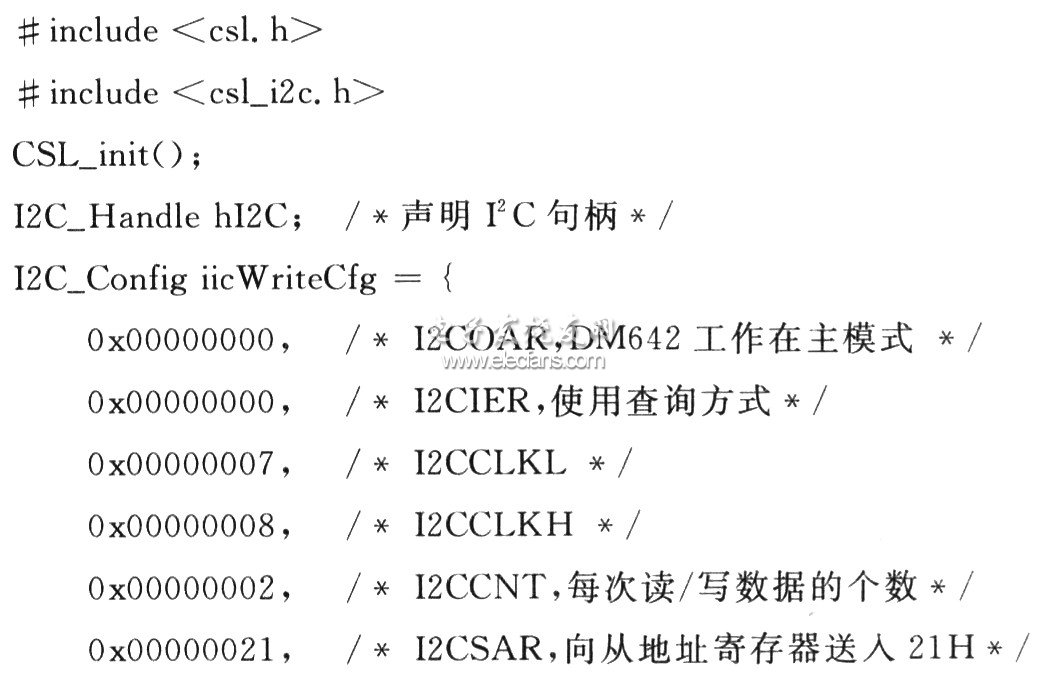

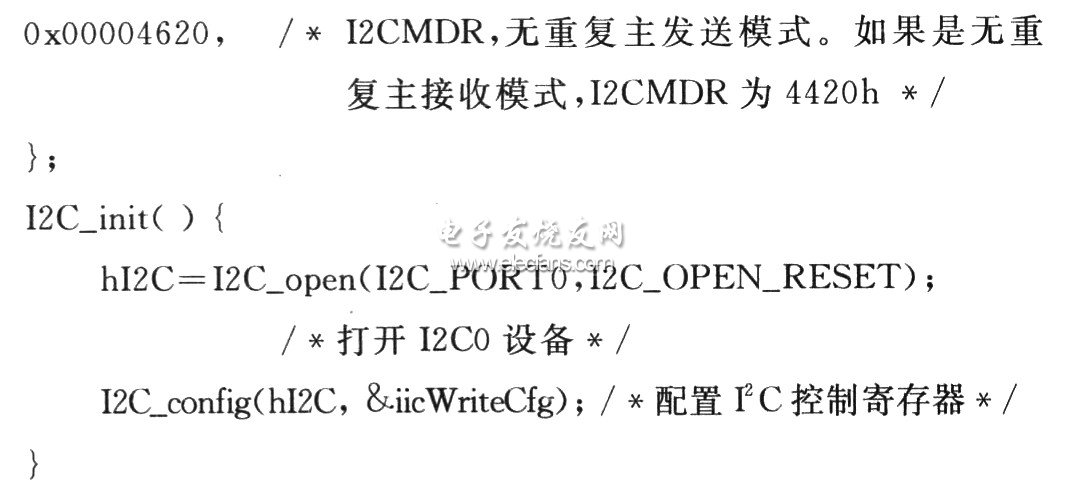

　　DM642對SAA7115的配置是通過尋址來實現的。當DM642向解碼芯片SAA7115寫數據時，通過I2C總線發送尋址指令，將右移位后的SAA7115的7位從地址寫入I2CDXR寄存器。以下是初始化程序：

　　2.3 I2C對SAA7115的讀/寫程序設計

　　綜上所述，圖3和圖4為DM642對SAA7115的讀/寫程序流程。

　　結語

　　本文設計的程序經過運行證明，通過I2C總線控制寄存器的配置，DM642對視頻解碼芯片SAA7115讀/寫正確，完成了對視頻信號輸入制式、視頻信號通道選擇、視頻數據輸出格式、同步信號插入位置、亮度色度及對比度設定、同步信號輸入開關、視頻采集量化啟動和關閉等內部寄存器的設置。
