摘要：本文以STi7105 高清機頂盒為基礎，采用SIP 協議，盡量利用高清互動機頂盒的現有編解碼能力實現視頻通話功能。該方案充分利用了機頂盒的現有模塊及HFC 網絡，但是對語音和視頻的壓縮度不高。

　　1 引言

　　隨著科學技術特別是多媒體通信技術的發展，傳統的語音電話模式越來越不能滿足現代人之間信息交流的需求。隨著圖像、音頻、視頻等多媒體數據逐漸成為信息處理領域中的主要媒體表現形式，與傳統語音電話相比，視頻電話可以更加吸引用戶，并可以有效地利用網絡資源，大大降低成本。有線電視網絡在業務上已經實現視頻、數據業務，為適應我國大力推進“三網融合”的步伐，必須能夠?qū)崿F(xiàn)通信業務，所以實現視頻通話是一項很好的選擇。

　　2 STi7105 芯片

　　STi7105 是意法半導體公司生產的一款高性能高清數字電視機頂盒解碼芯片，采用先進的半導體生產工藝及完善的優化設計，提升各個功能模塊的性能，增加高速數據接口，降低耗電量，降低系統的整體材料成本。STi7105 是一款應用范圍很廣的SoC 芯片，可以用于有線高清數字電視機頂盒、衛星高清數字電視機頂盒、IPTV 機頂盒、多媒體手持設備等。STi7105 芯片的結構示意圖如圖1。

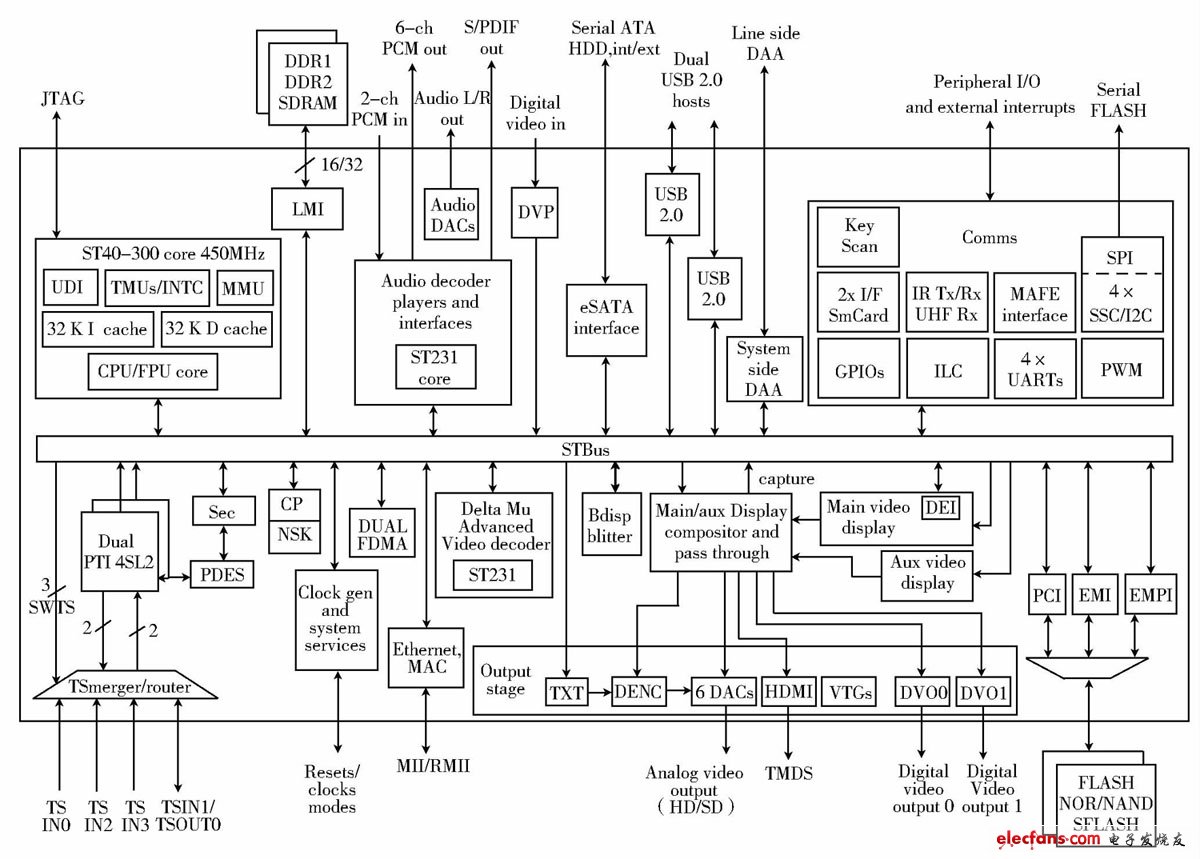

　　圖1 STi7105 示意圖

　　STi7105 芯片內部集成了一顆高性能的ST40 應用程序處理器，主頻高達450MHz，實時處理運算能力超過800DMIPS，另外芯片內還集成有兩顆實時運算加速器，也可以用于各種運算要求的處理。這樣的處理能力不但可以達到高清機頂盒的要求，還能夠充分滿足家庭多媒體中心的設計需求。

　　STi7105 的TS 流輸入處理模塊可以支持4 路TS流輸入、1 路TS 流輸出，這個處理模塊內可以同時處理分解多個碼流，用于同時進行錄像、碼流回放、畫中畫等功能，這些碼流可以來自傳統的數字電視廣播通道，也可以來自Cable Modem、EoC、以太網等IP 通道，該模塊能為用戶提供靈活的產品開發模式。

　　STi7105 集成了高性能的視音頻解碼器，其靈活的解碼架構可以滿足目前已有的各種視音頻編碼壓縮格式的解碼要求，也可以通過軟件升級來支持這些標準。在視頻編解碼方面， 它可以支持H.264HP@HL4.1、MPEG -2 MP@HL、VC -1 MP@HL、AP@L3、MPEG -4 P2 ASP@L5、DiVx 格式、RM、RMVB、AVS 等視頻格式，其解碼器可以用于PVR、畫中畫功能，支持1080p 的格式，內置的圖像降噪聲處理，增強優化的后處理電路能夠給用戶帶來前所未有的優美圖像。在音頻編解碼器方面，可以支持MPEG-1 layer I/II、MP3、MPEG -2 layer II、AC -3 DolbyDigital、DD+、AAC、AAC+SBR 等等，也可支持杜比、DTS 的新算法及中國DRA 音頻標準。

　　STi7105 除視音頻解碼功能以外，還具有一定的視音頻的編碼的能力，支持DivX、XviD、H.263 編碼格式。

　　3 實現及應用

　　3.1 技術協議

　　視頻通話終端軟件的開發和應用涉及許多方面的技術，包括信令協議、分組語音技術、視頻編解碼技術以及流媒體網絡傳輸技術等。

　　3.1.1 信令協議

　　信令指各個交換局在完成呼叫接續中的一種通信語言，在通信設備之間傳遞的各種控制信號，如占用、釋放、設備忙閑狀態、被叫用戶號碼等，都屬于信令。信令系統指導系統各個部分相互配合，協同運行，共同完成某項任務。目前國際上IP 網絡通信的主要標準有H.323 和SIP （Session Initiation Protocol），兩者都對視頻電話系統信令提出了完整的解決方案，都是作為多媒體通信的應用層控制（信令）協議，都利用RTP 作為媒體傳輸協議。但是兩者的設計風格截然不同，H.323 采用的是傳統的電話信令模式，包括一系列協議；而SIP 借鑒其他互聯網協議，采用基于文本的協議。

　　SIP 協議由于其簡單、易于擴展、便于實現等諸多優點越來越得到通信業界的青睞，SIP 在現有通信網向NGN 演進過程中十分重要，正在成為NGN（下一代網絡）的核心協議之一，而且SIP 協議已經被3GPP工作組定義為第三代移動通信系統的信令協議以提供IP 多媒體服務，本方案采用SIP 作為信令協議。

　　SIP 協議是IETF 制訂用于多方多媒體通信，主要目的是為了解決IP 網中的信令控制以及同軟交換機的通信，從而構成新一代的通信平臺。SIP 協議采用客戶機/服務器的工作方式，SIP 網絡包含兩類組件：用戶代理（User Agent）和網絡服務器（Network Server）。

　　用戶代理（UA）表示一個終端系統，包括用戶代理客戶端（UAC）和用戶代理服務器端（UAS），前者產生請求，后者產生對應的響應。UAC 和UAS 是邏輯上的兩個部分，每個終端系統都包含了UAC 和UAS 的功能。

　　SIP 是一個分層體系結構的協議，第1 層是語法和編碼層，它的編碼使用擴展的巴科斯范式規定；第2 層是傳輸層， 它定義了網絡上的客戶機和服務器如何接收請求和發送響應；第3 層是事務層，事務是SIP的基本元素，事務由客戶機向服務器發送的請求和從服務器發回客戶機的所有響應組成，事務層若處理消息超時，則重傳并匹配響應到請求；第3 層是用戶層，每個SIP 實體（除了無狀態代理）都是事務用戶，當一個事務用戶希望發送請求時，就創建一個客戶機事務實例以發送此請求。SIP 提供用戶定位、用戶通信能力協商、用戶可用性、建立呼叫和呼叫處理與控制等功能。SIP 不提供具體的業務，不定義會話將如何描述，只提供會話建立功能。SIP 協議清晰地將會話建立和會話描述區分開，使SIP 可以成為Internet 上多媒體會話中真正意義上的信令協議，適用范圍很廣。
