錄像機現如今也越來越受到廣大群眾的歡迎，這也是一個炙手可熱的市場。本文介紹的電路，提供的是一個廣闊的波段放大器，其中將采取從您的錄像機的視頻信號和將擴大他們充分來驅動多達3顯示器，電視機，他們可以接受直接的視頻信號，或其他錄像機的從一個視頻錄制到其他三個。它也將成為可能從一個視頻來記錄兩個人在同一時間連接到檢查您正在錄制一臺監視器。如果錄像機是遠離顯示器，該放大器也非常有用 。

　　工作原理

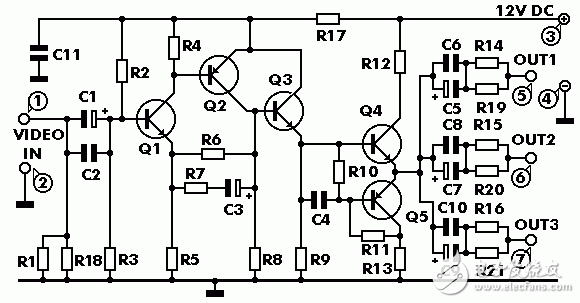

　　該電路采用5個晶體管，是一個5 MHz帶寬的寬帶放大器。信號施加在點1和2（地）和通過C1采取的第一階段，這是一個前置放大器和圍繞第一季度建成 。在第一季度的輸出直流耦合，3第二季度它放大信號更，因?yàn)樗鼈兪侵绷黢詈系那爸梅糯笃饔袔缀鯖]有失真和放大是相當高的。最后，從第三季度輸出的信號是美聯儲年Q4及Q5的輸出晶體管。這兩個晶體管是相輔相成的，從他們的共同發射器的信號是從那里發送到驅動電路的各種設備的信號分配RC網絡。該電路需要一個12伏直流電源，它是更好的，如果它是一個像印在其他地方的指示電路穩定 。

　　步驟

　　首先讓我們考慮建立一個印刷電路板的電子電路的一些基本 。包一層薄薄的導電銅就是在這樣一種方式，以形成電路的各個組成部分之間的必要的導體形薄絕緣材料制成的板 。一個設計適當?shù)挠∷㈦娐钒宓氖褂檬欠浅＠硐氲模驗樗乃俣冉ㄔO(shè)大幅度上升，減少了決策失誤的可能性。智能套件板也有預鉆孔的部件和組件一側印上他們的身份，使建筑更容易的輪廓。為了保護存儲在被氧化的，并保證它得到完好的銅是罐頭在生產過程中，覆蓋著一個特殊的光油，防止氧化，也使焊接更容易。焊接到電路板上的元件是唯一的方法來建立你的電路，你的方式在很大程度上取決于你的成功或失敗。這項工作不是很難，如果你堅持了一些規則，你應該沒有問題 。您使用的烙鐵，一定要輕，其功率應不超過25瓦 ，在任何時候都必須保持清潔 。為了這個目的來非常方便，特制是保持濕潤的海綿，不時擦拭即可清除所有的殘留物，往往積累對他們的熱點。提示：請勿文件或砂紙臟或磨損的?。提示：如果提示無法清除，取代它。有許多不同類型的焊錫，在市場上，你應該選擇質量好的一個包含在其核心的必要流量，以保證每一次 完美的聯合。

　　請勿使用助焊劑除了，這已經是在焊料中包含 。太多的助焊劑可能會導致很多問題，是電路故障的主要原因之一 。不過，如果你必須使用額外的通量，因?yàn)樗钱?dāng)你有錫銅導線的情況下，干凈的很徹底，在您完成您的工作。正確，以焊接組件做以下內容：

　　-清潔組件的導線與一小塊砂紙，

　　-彎曲的組件的身體正確的距離他們和其在黑板上地插入組件。

　　-你有時可能會發現比平常加重計信息，太粗，在印刷電路板的孔進入的一個組成部分。在這種情況下，使用一個小型鉆孔略有放大 。不要做的孔太大，因?yàn)檫@是使焊接的困難

　　之后，以熱鐵和地點及其元件引線上的提示，同時舉行的地步率先從板出現焊錫絲。烙鐵頭必須觸摸導致略高于PC板

　　- 當焊料開始融化和流動，等待，直到它涵蓋周圍均勻的孔和通量癤面積和從下面的焊錫 。整個操作不應該超過5秒。取出鐵和離開焊點自然冷卻不吹或移動組件。如果一切正常關節面必須有一個明亮的金屬質感，其邊緣應順利結束組件上的領導和董事會軌道 。如果焊料看起來沉悶，破裂，或有一個blob的形狀，然后你有干燥的聯合，您應該刪除焊料（用泵，或錫絲）和重做-小心不要過熱的軌道因?yàn)樗苋菀讖膬?nèi)部解除他們，打破他們

　　- 當你是焊接敏感元件，它是很好的做法。

　　- 確保你不使用更多的焊料比它是必要的，因?yàn)槟阏谶\(yùn)行相鄰軌道上的短路電路板的風險，尤其是當它們非常接近。

? ? ? ? -當您完成您的工作，切斷多余的元件引線和合適的溶劑清洗電路板，徹底清除所有助焊劑殘留物，它可能仍然。

? ? ? ?-施工中應不存在任何困難，如果你仔細按照電路圖和地點中的組件他們的地方，因?yàn)樗歉攀龅挠∷㈦娐钒褰M件的一面 。焊接所有的引腳，電阻，電容，電解連接它們的極性正確，最后在他們的地方和焊料他們插入晶體管過熱非常小心焊接時可以摧毀他們的第一次。

? ? ? ? 當所有的組件都被焊接的仔細檢查電路，如果你感到滿意的是有沒有失誤，使下面的連接： - （ - ）3（+12 V）和4點的供應電壓-輸入信號1點（信號）和2（共同）
?

　　-輸出5，6，7（信號）和4（普通） ，因?yàn)樗俏ㄒ坏膬蓚€(gè)輸出初始連接 。，為使第三，你也應該一起連接C7和C9的積極信息 。
?
