全球領先的整合單片機、模擬器件和閃存專利解決方案的供應商——Microchip Technology Inc.（美國微芯科技公司）在波士頓舉辦的嵌入系統大會上宣布推出全新的8位PIC?單片機（MCU）。此類MCU采用6至20引腳封裝，集成了可配置邏輯和高級外設。PIC10F(LF)32X和PIC1XF(LF)150X MCU均具備全新外設，包括可配置邏輯單元（CLC）、互補波形發生器（CWG）和數控振蕩器（NCO），可以實現此前低引腳數MCU無法實現的功能。設計人員可利用這些通用MCU提升產品的功能，縮小設計尺寸，并降低產品的成本和功耗，所涉及的領域包括家電（如廚房小家電）、汽車（如車內照明）、消費類電子產品（如電動工具）及工業市場（公用事業儀表）等。
?

?

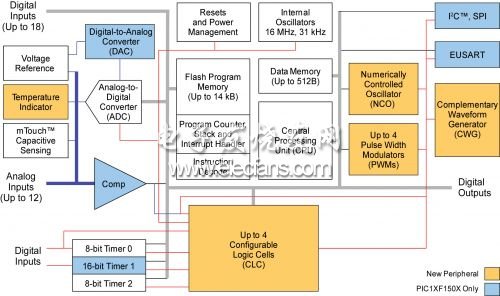

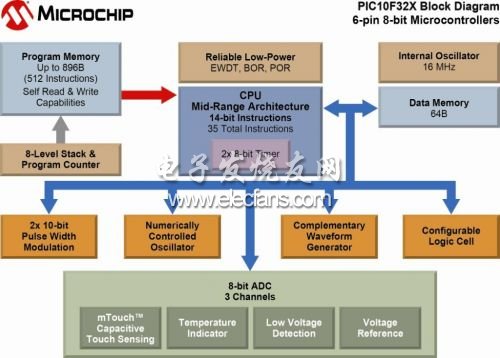

PIC10F(LF)32X和PIC1XF(LF)150X MCU的CLC外設可以實現組合邏輯和時序邏輯的軟件控制，增加了外設和I/O的片上互連，從而可減少外部元件，節省代碼空間并增加功能。CWG外設可與多個外設配合工作，生成帶死區控制和自動關斷的互補波形，提高了開關效率。NCO外設有助于實現線性頻率控制和高分辨率，這是照明鎮流器、音調生成和其他諧振控制電路等應用所必需的。這些全新MCU還具有低功耗特性，工作模式下電流小于30 μA/MHz，休眠模式下不到20 nA；而且?guī)в衅?6 MHz內部振蕩器、模數轉換器（ADC），以及最多4個脈寬調制外設。集成的溫度指示器模塊可實現低成本溫度測量。
?

?
Microchip安防、單片機及技術開發部副總裁Steve Drehobl表示：“這些全新MCU擴展了Microchip的PIC10F、PIC12F和PIC16F系列，適用于以往的單片機無法滿足要求的新應用。這些器件是獨特功能、功耗、尺寸和成本的完美結合。”
?

?

開發支持
為了便于應用開發，PICDEM?實驗開發工具包（部件編號DM163045）現已隨附PIC10F322和PIC16F1507 MCU樣片。此外，F(xiàn)1評估平臺（部件編號DM164130-1）有助于采用增強型中檔內核8位PIC單片機（包括PIC1XF(LF)150X系列）進行開發。還提供一款免費的CLC配置工具，允許在圖形用戶界面（GUI）中模擬寄存器和組合邏輯的功能，以簡化CLC模塊的設置過程。

Microchip的標準開發工具均支持所有這些全新MCU，包括PICkit? 3調試器/編程器（部件編號PG164130）、MPLAB? IDE、MPLAB REAL ICE?在線仿真器和MPLAB ICD 3在線調試器，以及MPLAB和HI-TECH C?編譯器。所有這些工具現可從microchipDIRECT訂購。
?
封裝與供貨
PIC10F(LF)320和PIC10F(LF)322 MCU已開始供貨，采用6引腳SOT-23、8引腳PDIP及2 mm x 3 mm DFN封裝。PIC12F(LF)1501 MCU和PIC16F(LF)1503 MCU尚未發布，前者采用8引腳PDIP、SOIC、MSOP及2 mm x 3 mm DFN封裝，后者采用14引腳PDIP、SOIC、TSSOP及3 mm x 3 mm QFN封裝。PIC16F(LF)1507 MCU已開始供貨，采用20引腳SSOP、PDIP、SOIC及4 mm x 4 mm QFN封裝。PIC16F(LF)1508/9 MCU尚未發布，其封裝形式與PIC16F(LF)1507相同。

?
