以下是POE（Power over Ethernet）供電的網線（以常見的T568B標準為例）接線圖及說明：
POE 供電的核心原理
POE通過網線中的空閑線對（4,5,7,8） 或數據線對（1,2,3,6） 傳輸直流電，同時兼容網絡數據傳輸。根據IEEE標準分為兩種模式：
- Mode A (Alternative A)
供電線對與數據傳輸線對復用（1,2+,3,6-傳輸數據的同時供電）。 - Mode B (Alternative B)
空閑線對獨立供電（4,5+ 和 7,8- 專門供電）。
標準POE接線圖 (T568B線序)
| 引腳 | 線序顏色 | 功能 (Mode A) | 功能 (Mode B) |
|---|---|---|---|
| 1 | 白橙 | TX+ (數據+) + DC+ | TX+ (數據) |
| 2 | 橙 | TX- (數據-) + DC+ | TX- (數據) |
| 3 | 白綠 | RX+ (數據+) + DC- | RX+ (數據) |
| 4 | 藍 | 未使用 | DC+ (供電+) |
| 5 | 白藍 | 未使用 | DC+ (供電+) |
| 6 | 綠 | RX- (數據-) + DC- | RX- (數據) |
| 7 | 白棕 | 未使用 | DC- (供電-) |
| 8 | 棕 | 未使用 | DC- (供電-) |
關鍵區別：
- Mode A：電流通過數據線對（1/2/3/6）傳輸。
- Mode B：電流通過空閑線對（4/5/7/8）傳輸（4/5為+，7/8為-）。
實際接線場景
-
標準POE交換機 → POE設備（如AP、攝像頭）
交換機自動識別設備并選擇Mode A或B供電，無需手動配置，兩端按標準T568B接線即可。 -
非標POE設備（注意兼容性?。?/strong>
部分非標POE設備（如某些監控?cái)z像頭）固定使用4/5+和7/8-供電（即Mode B），需確保交換機或注入器匹配此模式。
接線注意事項
- 必須使用8芯網線（Cat5e或更高），4芯網線無法支持千兆及標準POE。
- 千兆網絡必接8芯：百兆網絡僅需1/2/3/6通，但千兆和POE必須8芯全通。
- 極性保護：標準POE（802.3af/at/bt）自動適應正負極，非標設備需嚴格按電壓極性接線。
- 避免混用非標POE：非標POE設備（如24V攝像頭）接入標準POE交換機可能燒毀設備！
圖示簡化版
┌───標準POE供電───┐
│ ▼
POE交換機 → 1白橙,2橙,3白綠,6綠 → 傳輸數據+供電 (Mode A)
→ 4藍,5白藍,7白棕,8棕 → 傳輸供電 (Mode B)
│ ▲
└────────────────┘只要使用標準POE設備，接線只需按T568B標準壓制水晶頭，供電由設備自動協商完成。
安全提示
- 使用認證的POE交換機/注入器，避免電壓不穩定損壞設備。
- 非標POE設備需額外配置POE分離器，并確認電壓/電流匹配。
如有具體設備型號，可進一步提供針對性接線方案！
poe供電網線要求_poe供電最遠距離
本文首先分析了普通網線是否能POE供電，其次介紹了poe供電網線要求，最后闡述了poe供電最遠距離。
2019-07-29 14:07:39
攝像頭poe供電網線接法
攝像頭POE供電網線的接法主要取決于交換機和攝像頭是否支持POE供電，以及具體的網絡環境和需求。以下是幾種常見的攝像頭POE供電網線接法： 一、交換機和攝像頭都支持POE供電 接法： 直接使用網線將
2024-08-15 09:43:48
POE IEEE 802.3af標準下供電網線的要求
POE IEEE 802.3af 標準下供電網線要求
xiaolu511
2021-02-03 06:50:02
請問電氣原理圖和接線圖區別是什么？
電氣原理圖的種類有哪些？電氣接線圖的繪制要求是什么？電氣原理圖和接線圖區別是什么？
dahairenlyy
2021-10-21 08:05:11
PoE供電，選什么網線更合適？
PoE供電，選什么網線更合適？ PoE（Power over Ethernet，以太供電）是一種技術，通過以太網電纜為網絡設備（如IP攝像機、無線接入點、IP電話等）提供同時傳輸數據和電力的方式
2023-11-28 15:51:04
解答POE供電對網線的要求高嗎
因?yàn)?span id="3kspceigf27" class='flag-2' style='color: #FF6600'>POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本，因此POE供電是目前的一種趨勢，那POE供電對網線的要求高嗎?科蘭通訊支出：市面的非標準網線材質主要有銅包鋼
2022-08-23 10:37:20
poe供電網線最多多少米_poe網線水晶頭接法
POE供電距離是由數據信號的傳輸距離決定的。單純的電力是可以傳輸很遠的，只要電路可通。但是數據信號的傳輸距離是由網線決定的。
2020-08-04 08:55:07
數控電子白金機接線圖
我想做個數控電子白金機，但是沒有接線圖，不會，望好心人幫幫忙，在此非常感謝
相遇誓緣
2022-05-11 21:25:17
三張最實用的步進電機接線圖
連接步進電機接線方法三張最實用的步進電機接線圖
DavidChiang
2021-02-04 06:32:01
符合PoE供電模塊的網線該如何選擇
了解清楚網線類型，接下來的重點在網線材質，銅包鋼、銅包鋁、銅包鐵這些材料是不適合PoE供電
2022-06-08 11:10:22
PoE供電的網線選擇需要注意什么
小編首先給大家介紹一下什么是PoE,簡單的說PoE以太網供電（PoE，Power over Ethernet）是一種利用網線給設備提供直流電的技術。
2020-04-13 17:04:26
西門子變頻器系統接線圖分享
典型系統接線推薦使用的熔斷器類型推薦使用的電機控制器類型接線圖說明每個模擬量輸入處電位計的電阻值必須 ≥ 4.7 Ω。
一只耳朵怪
2020-12-21 17:31:21
PoE供電選擇哪種網線最合適？PoE以太網供電的兩種方法
在有了PoE供電設備后，我們首先會考慮到選用什么網線最合適。市面的非標準網線材質主要有銅包鋼、銅包鋁、銅包鐵等，這些網線的阻值大，都不適合用來POE供電。
2021-03-20 09:38:33
監控poe供電什么意思_監控poe供電怎么接
PoE供電：以太網供電，即網線供電，同一根網線上既可以傳輸數據又可以傳輸電力。
2020-05-07 09:29:27
POE以太網供電網絡攝像機保護方案
POE攝像頭，POE網絡攝像機，又稱為以太網供電網絡攝像機，是屬于監控?cái)z像機的一種。都知道，POE以太網供電網絡攝像機采用的是網線供電，只要一根網線就可以同時傳輸視頻信號給攝像頭供電。那么，其供電的核心器件是什么呢？對，是POE交換芯片！為防止靜電或浪涌電壓損壞POE交換芯片，應該怎么辦呢？
2023-04-13 11:05:30

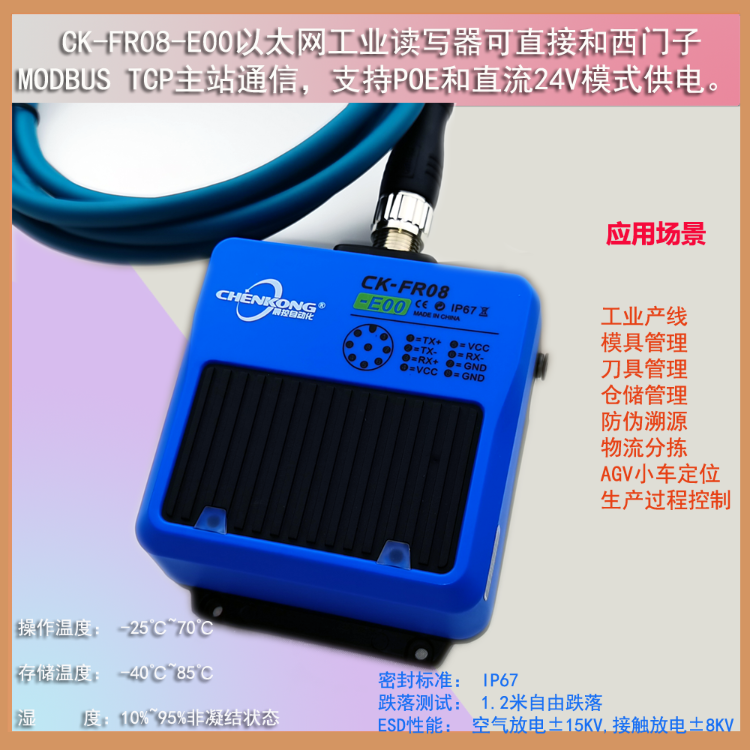

13.56MHZ圓弧線條機高頻傳感器接線說明CK-FR08-E00
