汽車傳感器檢測設備是用于診斷、測試和維護汽車各類傳感器的專用工具，可快速定位故障，確保車輛電子系統正常運行。以下是主要類型和特點：
一、核心檢測設備類型
-
OBD診斷儀（解碼器）
- 功能：讀取ECU故障碼（如P0100進氣壓力故障）、實時數據流（轉速/氧傳感器電壓）
- 級別：
- 基礎型：支持通用OBD-II協議（e.g. 元征Creader系列）
- 專業型：兼容CAN總線協議（e.g. 博世KT720）
-
多通道示波器
- 作用：捕獲傳感器信號波形（如凸輪軸傳感器方波、爆震傳感器振蕩波形）
- 關鍵指標：帶寬≥100MHz（推薦PicoScope 4425）
-
萬用表（含汽車專用檔位）
- 測試項目：
- 電阻（如水溫傳感器常溫阻值2-3kΩ）
- 電壓（TPS怠怠時應0.5V左右）
- 通斷（線束短路檢測）
- 推薦型號：福祿克87V（汽車模式）
- 測試項目：
-
傳感器模擬發生器
- 典型應用：
- 模擬氧傳感器0.1-0.9V信號
- 替換輪速傳感器輸出方波（頻率可調）
- 典型應用：
二、專項檢測工具
- 壓力傳感器測試儀：燃油/渦輪增壓壓力檢測（量程0-10bar）
- 熱成像儀：快速定位剎車片溫度傳感器異常高溫點
- 專用測試盒：如大眾車系用VAG1598適配器，可穿刺測量曲軸傳感器信號
三、操作流程示例（氧傳感器檢測）
- 用診斷儀讀取前氧數據流：正常波動范圍0.1-0.9V
- 示波器接入：觀察波動頻率（應≥8次/10秒）
- 加熱電阻檢測：萬用表測加熱線電阻（通常4-6Ω）
- 信號模擬：用模擬器輸入0.45V驗證ECU響應
四、選購建議
| 設備類型 | 適用場景 | 參考預算 |
|---|---|---|
| 基礎OBD掃描儀 | DIY排查故障燈 | ￥200-800 |
| 專業診斷儀 | 維修廠全車診斷 | ￥3,000-20,000 |
| 示波器套裝 | 疑難信號分析（如CAN線） | ￥5,000-30,000 |
| 多功能測試儀 | 綜合傳感器參數測量 | ￥1,500-5,000 |
注意事項：
- 檢測曲位/凸位傳感器時需注意間隙（通常0.5-1.5mm）
- 混合動力車高壓系統需斷電后操作
- 原廠數據手冊是診斷基準（如豐田水溫傳感器80℃對應阻值≈300Ω）
建議根據維修需求層級選擇設備組合，維修廠建議配置“診斷儀+示波器+智能萬用表”三件套。特殊傳感器（如毫米波雷達）需原廠校準設備。
汽車傳感器是什么
汽車傳感器是汽車計算機系統的輸入裝置，對汽車運行有很重要的作用，用于檢測與點火提前角有關的發動機工況信息，并將信息轉換成電信號輸入到電控單元，作為運算和控制點火時刻的依據?！ ?span id="3kspceigf27" class='flag-2' style='color: #FF6600'>汽車傳感器有很多，可分為
人間煙火123
2020-06-28 16:14:23
如何布局汽車傳感器、汽車雷達測試設備
“2017年CES標志著一個新時代的開始?！弊稍儥C構埃森哲公司汽車業務負責人盧卡·門圖恰（Luca Mentuccia）稱，“無人駕駛技術已成為下一個主戰場”。汽車傳感器測試設備和汽車雷達測試設備等裝配測試線也因此成了幕后英雄。
biao66
2020-08-04 06:10:44
汽車傳感器的作用原理
汽車傳感器的作用原理 汽車中有許多傳感器，每個傳感器都執行其職責并相互配合，汽車傳感器是汽車計算機系統的輸入設備，在汽車的運行中起著重要的作用。它用于檢測與點火提前角有關的發動機工況信息，并將該信息
2023-06-06 10:50:42
汽車雷達傳感器的解決方案
和可靠性，包括車內兒童感測、安全帶提醒和安全氣囊展開。駕駛艙內傳感器的精度對于乘員檢測尤其重要。汽車雷達傳感器提供了一種易于部署且價格合理的有效解決方案。雷達可觀察到人眼無法觀察的目標駕駛艙內感應的許多
華強一條街
2022-11-07 06:21:29
【開源資料】基于Arduino和紅外傳感器的汽車速度檢測器
`基于Arduino和紅外傳感器的汽車速度檢測器項目的工作非常簡單。 Arduino不斷從紅外傳感器讀取輸入。 當在設置前移動的汽車到達第一個傳感器時，Arduino會發出警報并捕獲汽車離開第一個
o_dream
2020-10-23 13:59:57
毫米波傳感器怎么幫助汽車系統檢測車內人員位置
汽車設計師已成功將毫米波（mmWave）傳感器集成到多個汽車駕駛室內應用中。這些應用之一是能夠在各類照明條件和傳感器放置中檢測車內人員乘坐情況，而不管其是否移動。這可幫助汽車系統檢測到留在車內無人看管的兒童或人員位置，以進行溫度控制。
sfsfs
2019-07-31 07:47:57
汽車空氣流量傳感器的作用
發動機燃油噴射系統和點火綜合控制系統還可以與廢氣排放的監控系統和起動系統等組合，構筑成可使汽車發動機功率和扭矩最大化，而同時燃油消耗和廢氣排放最低化的智能系統。因此空氣流量傳感器它的作用是檢測發動機進
欲望都市
2021-07-14 06:00:50
汽車電子的傳感器
車用傳感器是汽車計算機系統的輸入裝置，它把汽車運行中各種工況信息，如車速、各種介質的溫度、發動機運轉工況等，轉化成電訊號輸給計算機，以便發動機處于最佳工作狀態。車用傳感器很多，判斷傳感器出現的故障
wangrubing
2019-07-22 08:22:21
汽車容性傳感器有什么檢測方法？
過去，汽車電子系統很少采用容性傳感器，因為它們被認為難以控制、難以讀出、容易老化且易受溫度影響。另一方面，容性傳感器具有制造成本適中、外形尺寸簡單和功耗低等有吸引力的特性，這就為它們的使用提供了動力。隨著新型測量技術的出現，汽車中容性傳感器的使用數量急劇增加。
60user17
2020-03-19 07:56:42
汽車中的傳感器原理是什么
電子技術已經成為新一代汽車發展方向的主導因素，而傳感器是電子技術的核心元件，現代汽車越來越多地應用了傳感器，以提高汽車發動機的經濟、動力和排放性能,改善底盤的制動操縱性能、轉向性能和汽車行駛的安全性
qwe045
2020-05-20 08:19:36
汽車水溫傳感器的信號是如何檢測的？
汽車水溫傳感器的內部是汽車水溫傳感器，溫度愈低，電阻愈大；反之電阻愈小，安裝在發動機缸體或缸蓋的水套上，與冷卻水直接接觸。
2023-07-26 17:41:38
汽車上的幾種重要傳感器
汽車上的傳感器是作為汽車電子控制系統的信息源，是汽車電子控制系統的關鍵部件，也是汽車電子技術領域研究的核心內容之一。汽車傳感器對溫度、壓力、位置、轉速、加速度和振動等各種信息進行實時、準確的測量和控制。下面就介紹汽車上傳感器的核心，發動機控制傳感器和幾種傳感器新產品?！ ?
wumiaohui
2020-05-04 06:50:59
十個常用的汽車傳感器匯總
，可用于移動設備、智能家居、工業和汽車等眾多應用。 Vishay表示，利用該公司的Filtron技術，它可以使環境光光譜靈敏度接近人眼，同時提供出色的背景光消除能力。此外，該傳感器還提供了可編程的中斷
一只耳朵怪
2020-09-01 17:26:03
汽車水溫傳感器怎么檢測好壞
要檢測汽車水溫傳感器的操作狀況，可以采取以下步驟： 使用車輛診斷工具： 現代汽車通常配備了OBD-II（On-Board Diagnostics II）系統，通過連接車輛診斷工具到OBD-II端口
2024-01-13 09:32:47
氣體傳感器檢測原理
檢測氣體的濃度依賴于氣體檢測變送器，傳感器是其核心部分，按照檢測原理的不同，主要分為金屬氧化物半導體式傳感器、催化燃燒式傳感器、定電位電解式氣體傳感器、迦伐尼電池式氧氣傳感器、紅外式傳感器、PID光離子化傳感器等，以下簡單闡述各種傳感器的原理及特點。
2019-06-13 16:28:05
汽車傳感器波形分析有什么重要性？
隨著現代汽車技術的發展，在汽車中使用了大量的傳感器，傳感器在其工作環境中感受物理量的變化時，并以電流或電壓的方式向汽車ECU傳送所感覺到的變化，汽車EZCU接收到傳感器送來的信號后，做出相應的判斷，驅動相關設備進行工作，調整汽車的工作狀態。
hu_wfllll1
2019-10-30 07:56:19
汽車傳感器測試有什么特點？
目前，汽車上所使用的控制系統從功能上可分為傳感器單元、控制單元和執行單元3部分。其中，傳感器單元是汽車智能化的標志，具有獨特而重要的地位，其質量的優劣直接影響到能否實現對汽車其他部位的有效監測和控制
ht_liu
2019-08-28 07:54:26
什么時候可以在汽車系統中使用傳感器？
傳感器可用于車輛，具體取決于位置和應用，以及 OEM 是否愿意放棄某些標準要求。例如，磁性旋轉或線性位置傳感器可用于檢測安裝在前排座椅頭枕后部的顯示屏是否處于觀看位置。汽車 OEM 可以考慮為此
LEON1985
2021-09-02 18:19:17
汽車傳感器檢測方法
汽車傳感器檢測方法 汽車傳感器的檢測方法： 1、開關量輸出型節氣門位置傳感器又稱為節氣門開關。它有兩副觸點，分別為怠速觸點（IDL）和全負荷觸點（PSW）。由一個和節氣門同軸的凸輪控制兩開關觸點
2023-06-06 10:39:08

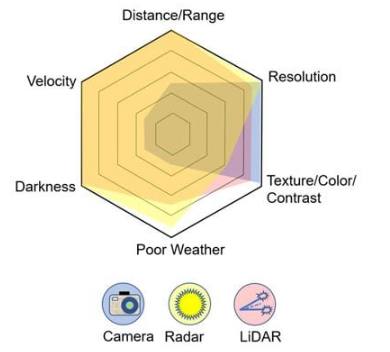

自動駕駛汽車激光雷達傳感器指南
