基于A/D轉換器IC層疊并聯實現通道倍擴展

1　引　言
　　A/D轉換器是數據采集中常用的模/數轉換器件，對于具有檢測功能的智能儀表來說，設計者總希望在硬件電路板的最小面積內獲得更多的檢測通道。本文以MCS-51和ADC0804接口為例，在不增加A/D轉換單元電路板面積的基礎上通過三片ADC0804的IC（集成電路）層疊并聯，使其模擬電壓輸入通道增加兩倍，從而降低了硬件成本。
２　A/D轉換器IC層疊并聯的構思
ADC0804是常用的8位COMS逐次逼近寄存器、三態鎖定輸出、20腳雙列直插、典型轉換時間為100μs的A/D轉換器。A/D轉換器IC層疊并聯是將三片同型號、同生產廠家、同批生產、測試完好的ADC0804芯片層疊并聯，每片按引腳號一一對應焊接(模擬量輸入VI+引腳和/CS引腳除外。字母左邊的“/”表示低電平有效,下同)。實現IC層疊并聯后, 模擬量輸入通道由原來的單路擴展為三路，在不增加A/D轉換單元電路板面積的同時，使A/D轉換通道數量增加兩倍。
3　A/D轉換器IC層疊并聯設計實例
3.1　硬件接口電路設計

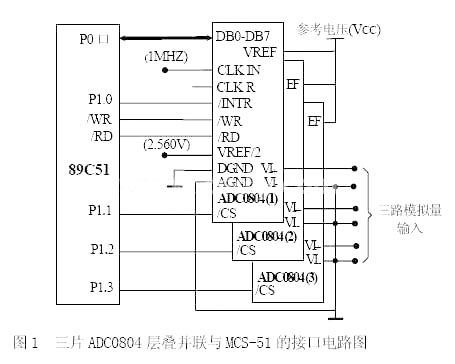

將三片ADC0804層疊并聯，按照各引腳的邏輯要求施加電平并進行A/D轉換,測試后可知，0804(1)、0804(2)、0804(3)具體哪一片能向單片機輸出轉換后的數字量數據，關鍵取決于該芯片的輸出允許信號(/CS)端是否有效(低電平有效)。由此可見，只要對三片ADC0804的/CS端進行分時控制，即可分別實現各自的A/D轉換功能。ADC0804帶有鎖存器，可直接與89C51芯片進行連接。三片ADC0804層疊并聯與MCS-51的接口電路圖，如圖1所示。
3.2　三路模擬通道分時控制原理分析
MCS－51與ADC0804接口進行單通道轉換時的過程是：當ADC0804的片選信號/CS有效時，施加一個啟動信號/WR，轉換器將自動進行轉換。轉換結束后，數據被鎖存器鎖存，同時發出/INTR信號。此后，又在/CS有效時施加一個/RD信號，即可把轉換的結果從鎖存器中讀出。
圖1中0804(1)、0804(2)、0804(3)三個芯片的引腳除每片的模擬量輸入VI+和/CS引腳外，其余均按引腳號一一對應連接，具體選擇哪個芯片輸出允許，取決于該芯片是否能被選中(/CS是否有效)。在0804(1)被選中并完成A/D轉換功能的過程中，只允許 0804(1)的/CS端為低電

?

平，使得0804(1)的/WR、/RD和/INTR端均能按時序控制正常工作, DB0-DB7的數字數據才有輸出。此時0804(2)、0804(3)的/CS端必須為高電平，以保證這兩個芯片的數據端DB0-DB7為高阻態，否則三個芯片的數據將相互擾亂。同理，當0804(2)被選中并完成A/D轉換功能時，0804(2)的/CS端為低電平，此時0804(1)、0804(3)的/CS端必須為高電平，對于0804(3)亦然。

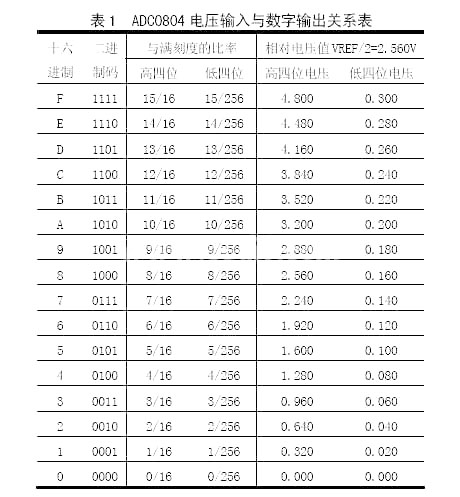

ADC0804的時鐘頻率約限制在100KHZ—1460KHZ。P1.1 、P1.2 、P1.3 分別作為0804(1)、0804(2)、0804(3)的片選分時控制信號；P1.0用作分時接收三個A/D芯片的中斷請求輸出/INTR信號。本例采用單極型連接方法，故三路模擬量輸入的VI－端均接地。ADC0804電壓輸入與數字輸出關系表，如表1所示。
?

3.3　軟件應用設計
設有三路模擬量輸入的檢測系統，每路電壓分別為1.000V、2.000V、3.000V，采樣后的數字量數據依次存放到60H—62H的3個內存單元中。該程序以中斷方式進行數據傳送，P1.1 、P1.2 、P1.3 分別對0804(1)、0804(2)、0804(3)分時選通；P1.0分時接收三個A/D芯片的中斷請求輸出信號。/INTR信號把轉換完成的狀態作為單片機的中斷請求信號。A/D轉換器IC層疊并聯實現通道倍擴展程序流程圖，如圖2所示。其中，圖2（a）為初始化程序流程圖，圖2（b）為中斷服務程序流程圖。

?

3.4　分時控制模/數轉換輸出結果分析

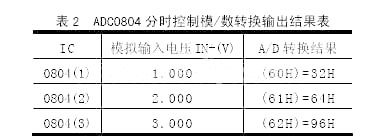

ADC0804分時控制模/數轉換輸出結果表，如表2所示。

程序執行后，60H單元的A/D轉換結果為32H,對應的十六進制高半字節為3H，低半字節為2H，通過表1可查得分別對應的高半字節和低半字節電壓為0.960+0.040=1.000V；61H單元的A/D轉換結果為64H，對應的十六進制高半字節為6H，低半字節為4H，通過表1可查得分別對應的高半字節和低半字節電壓為1.920+0.080=2.000V；62H單元的A/D轉換結果為96H，對應的十六進制高半字節為9H，低半字節為6H，通過表1可查得分別對應的高半字節和低半字節電壓為2.880+0.120=3.000V。
結論:以上三個單元的A/D轉換數字量結果均分別與相對應的模擬輸入電壓相吻合，此結果表明ADC0804A/D轉換器IC層疊并聯實現通道倍擴展的設計方案是成功的。
4? 結束語
此文相關技術已獲中國國家專利,其創新點：采用A/D轉換器IC層疊并聯，在不增加A/D轉換單元電路板面積的同時，使A/D轉換通道的數量增加兩倍，降低了硬件成本。
該項技術還可進一步推廣到三片以上ADC0804 A/D轉換器或其它特性IC芯片的層疊并聯中去。
