在電子設備的設計中，模擬信號與數字信號的轉換至關重要，而A/D轉換器正是實現這一轉換的核心部件。今天，我們就來深入探討德州儀器（TI）推出的一款高性能單通道12位A/D轉換器——ADC121S021。

文件下載：adc121s021.pdf

一、ADC121S021簡介

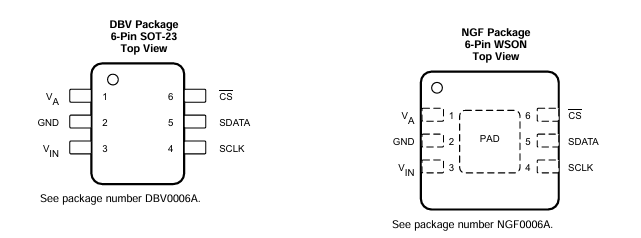

ADC121S021是一款低功耗、單通道CMOS 12位模擬 - 數字轉換器，具備高速串行接口。它采用逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，能在50 ksps至200 ksps的采樣率范圍內穩定工作。該轉換器采用6引腳WSON和SOT - 23封裝，可在 - 40°C至85°C的工業溫度范圍內正常運行。

二、關鍵特性

2.1 多采樣率指定

與傳統A/D轉換器僅在單一采樣率下指定性能不同，ADC121S021在50 ksps至200 ksps的采樣率范圍內都有完整的性能指標。這使得它在不同應用場景下都能靈活調整采樣率，滿足多樣化的需求。

2.2 可變電源管理

ADC121S021支持2.7 V至5.25 V的單電源供電，正常工作時，使用3.6 V電源的功耗典型值為1.5 mW，使用5.25 V電源的功耗典型值為7.9 mW。此外，它還具備掉電功能，使用5.25 V電源時，掉電模式下的功耗可低至2.6 μW，有效降低了系統的整體功耗。

2.3 串行數據兼容性

輸出的串行數據為直二進制格式，與SPI、QSPI、MICROWIRE和許多常見的DSP串行接口兼容，方便與各種微處理器或數字信號處理器進行連接，簡化了系統設計。

2.4 高精度性能

典型的DNL（差分非線性）為0.45和 - 0.25 LSB，INL（積分非線性）為0.45和 - 0.4 LSB，SNR（信噪比）為72.3 dB，保證了轉換的高精度和低誤差。

三、技術規格

3.1 絕對最大額定值

模擬電源電壓VA范圍為 - 0.3 V至6.5 V，任何數字引腳和模擬引腳相對于GND的電壓范圍為 - 0.3 V至6.5 V或（VA + 0.3 V），輸入電流限制在±10 mA，封裝輸入電流最大為20 mA，最大結溫為150°C，存儲溫度范圍為 - 65°C至150°C。在設計時，必須嚴格遵守這些額定值，以確保器件的安全和可靠性。

3.2 ESD（靜電放電）額定值

人體模型（HBM）的ESD耐壓為 + 3500 V，帶電設備模型（CDM）為 + 1250 V，機器模式（MM）為 + 300 V。雖然器件具備一定的ESD保護能力，但在實際操作中，仍需采取適當?shù)姆漓o電措施，避免靜電對器件造成損壞。

3.3 推薦工作條件

工作溫度范圍為 - 40°C至85°C，電源電壓VA為2.7 V至5.25 V，數字輸入引腳電壓為 - 0.3 V至5.25 V，模擬輸入引腳電壓為0 V至VA，時鐘頻率為0.025 MHz至20 MHz，采樣率最大為1 Msps。在這些條件下工作，器件能發揮出最佳性能。

3.4 熱信息

不同封裝形式的熱阻參數有所不同，如DBV（SOT - 23）封裝的結到環境熱阻為185°C/W，NGF（WSON）封裝為83.7°C/W。了解這些熱阻參數有助于進行散熱設計，確保器件在正常溫度范圍內工作。

3.5 電氣特性

包括靜態和動態轉換器特性、模擬輸入特性、數字輸入和輸出特性以及電源特性等。例如，分辨率為12位無丟失碼，在不同電源電壓和溫度條件下，INL、DNL、SNR等參數都有相應的典型值和極限值。這些電氣特性是評估器件性能的重要依據。

3.6 時序要求

規定了CS脈沖寬度、CS到SCLK的建立時間、數據訪問時間等一系列時序參數。正確理解和滿足這些時序要求，對于保證數據的準確傳輸和轉換至關重要。

四、功能模式

4.1 正常模式

當CS引腳拉低時，ADC進入正常模式并開始轉換過程。為了獲得最快的吞吐量，應始終將ADC保持在正常模式，即CS引腳在轉換開始后的第10個SCLK下降沿之后仍保持低電平。在正常模式下，16個SCLK周期可讀取一個完整的轉換字，轉換完成后，SDATA引腳返回高阻態。

4.2 掉電模式

如果在CS引腳拉低后的第10個SCLK下降沿之前將CS引腳拉高，ADC將進入掉電模式。在掉電模式下，所有模擬電路關閉，功耗顯著降低。要退出掉電模式，只需將CS引腳再次拉低，但首次轉換結果可能無效，第二次轉換結果才是有效的。

五、應用信息

5.1 應用原理

ADC121S021基于電荷分配數模轉換器核心的逐次逼近型模擬 - 數字轉換器。在跟蹤模式下，開關SW1將采樣電容連接到輸入，SW2平衡比較器輸入；在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡，控制邏輯通過調整電荷分配DAC來平衡比較器，最終得到模擬輸入電壓的數字表示。

5.2 典型應用

以德州儀器LP2950低壓差電壓調節器為例，為ADC提供電源，并通過靠近ADC的電容網絡進行旁路。由于ADC的參考電壓為電源電壓，因此電源上的任何噪聲都會影響器件的噪聲性能。為了降低電源噪聲，可使用專用的線性穩壓器或提供足夠的去耦措施。此外，還可使用精密參考源作為電源，以提高性能。

5.3 設計要點

在設計過程中，需要注意以下幾點：

• 抗混疊濾波器：為了避免采樣過程中的混疊現象，必須在ADC輸入處放置抗混疊濾波器，可選擇單極點低通濾波器，其極點位置應滿足相關公式要求。
• 模擬輸入：模擬輸入信號不能超過（VA + 300 mV）或（GND - 300 mV），否則ESD二極管會導通，導致器件工作不穩定。同時，應使用低阻抗源驅動ADC，以減少采樣電容充電引起的失真。
• 數字輸入和輸出：數字輸入引腳的電壓限制為5.25 V，與模擬輸入的最大額定值不同，這使得ADC可以與各種邏輯電平的設備接口。
• 電源管理：ADC上電或從掉電模式返回正常模式時，需要進行一次虛擬轉換，之后才能正常工作。在正常模式下連續運行時，最大吞吐量為fSCLK / 20?？赏ㄟ^調整SCLK頻率和轉換次數來平衡吞吐量和功耗。

六、布局和電源建議

6.1 布局指南

• 接地設計：接地應采用低阻抗連接，盡量縮短接地連接，使用多個過孔并聯以降低接地阻抗。可采用單一的模擬和數字接地平面，避免接地環路。
• 信號隔離：如果應用中需要隔離，可對ADC和控制器之間的數字信號進行隔離。若使用外部晶體提供時鐘，應將晶體和負載電容直接連接到ADC引腳，并使用短而直接的走線。
• 電源旁路：電源引腳應使用低ESR陶瓷電容進行旁路，旁路電容應盡量靠近電源引腳，確保電源電流先通過旁路電容再到達電源引腳，以提高旁路效果。

6.2 電源噪聲考慮

輸出負載電容的充放電會導致電源電壓變化和地彈噪聲，影響ADC的噪聲性能。因此，應盡量減小輸出負載電容，并在ADC輸出端使用100 Ω的串聯電阻，以限制輸出電容的充放電電流，提高噪聲性能。

七、總結

ADC121S021憑借其多采樣率指定、可變電源管理、高精度性能和廣泛的接口兼容性等優點，成為了許多應用場景下的理想選擇。在實際設計中，我們需要深入理解其技術規格、功能模式和應用要點，合理進行布局和電源設計，以充分發揮其性能優勢，實現高質量的模擬 - 數字轉換。大家在使用ADC121S021的過程中，有沒有遇到過什么特別的問題或者有什么獨特的設計經驗?zāi)?？歡迎在評論區分享交流。
