摘要：傳統的SVPWM算法，因其涉及較多的扇區判斷、三角函數計算和平方根運算，其算法較為復雜。在此首先分析了基于分類算法的SVPWM的基本原理及其在計算效率上的優勢。針對雙三相感應電機控制的特點，提出基于分類算法的六相逆變器SVPWM控制算法，并進行了實驗驗證。實驗結果驗證了該控制算法的有效性。

　　關鍵詞：感應電機；雙三相；分類算法；數字信號處理器

　　1 引言

　　多相感應電機交流調速系統具有可靠性高、轉矩脈動小、同等電壓下功率更大等優點，是大功率交流變頻調速的發展方向之一。雙三相感應電機控制系統為其典型代表。傳統的雙三相感應電機SVPWM算法，因涉及較多的扇區判斷、三角函數計算和平方根運算，其計算與實現較為復雜。為此，國內外學者研究了大量改進算法。其中，基于人工神經網絡的分類算法已經應用在控制系統中，并且取得了較好的效果。其思想是按照預先指定的分類標準，將輸入信號通過固定的訓練模式進行分類、比較，最終得到較理想的輸出特性。

　　此處首先分析了分類算法的SVPWM原理。其次，采用基于分類算法的SVPWM控制算法，搭建了六相逆變器的SVPWM模型，并對其進行了基于DSP的實驗驗證。

　　2 基于分類算法的SVPWM原理

　　傳統的三相VSR電壓的作用方式及合成原理如圖1所示。

　　定義調制度為：

　　式中：‖ur‖為參考相電壓幅值；Udc為逆變器直流母線電壓。

　　傳統的SVPWM算法較為復雜。分類算法的思想是按照一定的分類標準，將輸入?yún)⒖夹盘?hào)通過固定的訓練模式進行分類和比較，并得到較理想的輸出特性。由于所有進行分類的網絡權值都已知，因此無需對其進行訓練。

　　比較網絡訓練完成后，在輸入層輸入標幺化的輸入?yún)⒖茧妷菏噶?，則該網絡中間節點的值為：

　　net=U·W=‖U‖W‖cosθ （2）

　　由于輸入矢量和權值矢量均為標幺化，中間節點的值可由上述兩個矢量夾角的余弦決定。贏得比較的矢量是最靠近輸入矢量的，即比較結果最大的那個中間節點會贏得比較。

　　與傳統的SVPWM相比，基于分類算法的SVPWM算法簡單、精確。參考電壓矢量經過6個線性單元計算后，其結果被送入比較網絡進行處

　　理。其中第k個計算單元為：

　　nk=‖ur‖‖uk‖cos（∠ur，uk），k=1，2…6 （3）

　　通過判斷計算比較單元的兩個最大輸出值ni與ni+1，即可確定出用來合成參考電壓矢量的基矢量ui與ui+1。式（3）計算ni的方法是非線性的，實際應用中一般采用文獻的方法進行線性化處理。綜上所述，可得基于分類算法的SVPWM原理框圖如圖2所示。

　　3 基于分類算法的六相逆變器SVPWM

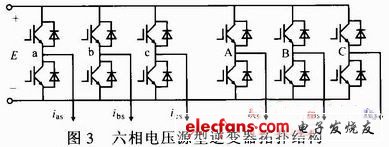

　　針對雙繞組的中性點不連接的雙三相電機所需的六相逆變器，將其分成兩個獨立切換的三相逆變器，并將開關矢量映射到逆變器的拓?fù)浣Y(jié)構中，如圖3所示。

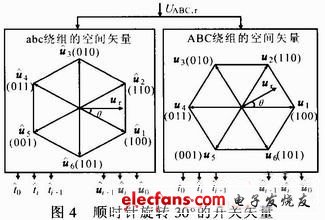

　　這樣將簡化選擇開關矢量和計算作用時間。從這一角度出發，六相逆變器SVPWM控制就是要合成兩個幅值相同，相位相差30°的參考矢量。此時，可將同一個參考矢量應用到兩個調制器中，只要將一個調制器的開關矢量順時針移30°，即可用到另一個調制器中，如圖4所示。由圖中的兩個六邊形可以看出，ABC繞組的矢量圖與abc繞組的矢量圖并不相同。故在一個開關周期內，兩個繞組的開關矢量選擇和作用時間也不同。通過分類算法的SVPWM可使ABC繞組運行在過調制區域，同樣可對abc繞組作類似控制。

　　結合上述分析，可得基于分類算法的雙三相感應電機SVPWM控制框圖如圖5所示。

　　4 實驗驗證

　　使用TMS320F2812型DSP實現所提出的雙三相SVPWM方法，圖6示出實驗波形。

　　開關頻率5 kHz，電機額定功率3 kW，額定頻率50 Hz，額定轉速970 r·min-1。圖6a，b為CCS環境下觀察的相電壓調制波波形與電機轉子角度，圖6c為雙三相電機線電壓和電流波形。由實驗結果可見，所提出的基于分類算法雙三相電機SVPWM可使電機運行較為平穩。

　　5 結論

　　此處首先分析了分類算法的SVPWM原理。其次，采用了基于分類算法的SVPWM控制算法，搭建了六相逆變器的SVPWM模型，并對其進行了基于DSP的實驗驗證。實驗結果證明了所使用多相電機分類算法SVPWM的有效性，其方法還可進一步擴展到更多相數的多相電機中。
