繼雙攝像頭時代的下個時代會是什么呢？麥姆斯咨詢認為，3D成像和傳感技術已經在高端市場的“庇護”下逐漸成熟，并在醫療類和工業類領域取得了巨大的成功。2016年，3D成像和傳感器件開始出現明顯的商業拓展，市場規模超過13億美元。

攝像頭模組——智能手機的兵家必爭之地

最近三年間，每部智能手機的攝像頭模組成本從15美元上升到近25美元，不少手機的配置數量也從1顆增至3顆。智能手機的各大巨頭，如蘋果、三星、華為、OPPO、VIVO、小米、LG等的旗艦機采取了差異化的攝像頭戰略。隨著人們在微信朋友圈、Facebook和Snapchat等社交網站上PO圖的熱情高漲，對照片的要求也越來越高，一款能突出主體、色彩艷麗又能增加顏值的智能手機對消費者的吸引力是巨大的，攝像頭成了智能手機廠商爭奪市場的一把利器。

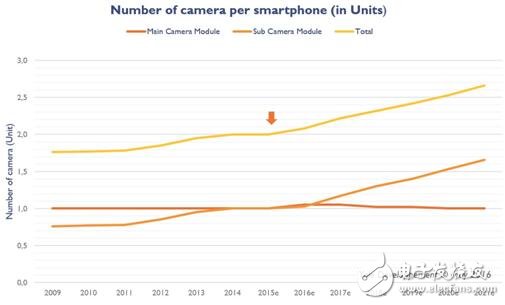

每部智能手機攝像頭數量的發展趨勢

智能手機在攝像頭模組上可謂費盡心思，后置攝像頭、前置攝像頭，增加像素，加大鏡頭和感光元件，這些還不夠。雙攝像頭的方案逐漸成為主打方案：主攝像頭+輔助攝像頭，做到類似單反的背景虛化效果；長焦+廣角鏡頭方案，光學變焦的雙攝像頭模組；RGB+Mono方案，也就是彩色攝像頭+黑白攝像頭的方案，提高夜拍效果，提亮降噪。從后置雙攝像頭到前置前置雙攝像頭，輸出的照片焦內更加銳麗清晰，而虛化部分也更加真實。

從本質上講，雙攝像頭是一個過渡產品，因為沒有深度信息，只能依靠算法進行測算，對于拍照或許能滿足攝像愛好者的初級要求，但是對于識別跟蹤和智能化增強處理方面，還是需要深度攝像頭的幫助才能做到完美。

那么，繼雙攝像頭時代的下個時代會是什么呢？麥姆斯咨詢認為，3D成像和傳感技術已經在高端市場的“庇護”下逐漸成熟，并在醫療類和工業類領域取得了巨大的成功。2016年，3D成像和傳感器件開始出現明顯的商業拓展，市場規模超過13億美元。未來兩年，我們很可能看到以智能手機和電腦為首的大量采用3D成像感知設備的消費類產品涌入，iPhone8極有可能采用前置3D攝像頭。蘋果這座“風向標”對3D攝像頭的應用，極有可能將引發“類似指紋傳感器在消費類電子上井噴式爆發”的場景再次出現，3D攝像頭最終將成為生物識別和臉部識別的主流配置。

3D攝像頭模組結構

3D攝像頭模組拆解后，其主要硬件包括：紅外光發射器（IR LED或VCSEL）、紅外光圖像傳感器（IR CIS或者其他光電二極管）和可見光圖像傳感器（Vis CIS）、圖像處理芯片、濾光片或鏡頭。此外，室外工作的飛行時間（ToF）方案需要窄帶濾光片；結構光方案需要發射端光學棱鏡與DOE光柵；雙目立體成像方案采用兩顆紅外光攝像頭或兩顆可見光攝像頭。

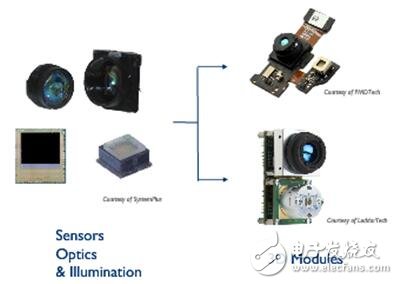

典型的3D攝像頭模組結構

基于ToF方案的3D視覺系統的工作原理為：首先紅外激光發射器發射出近紅外光，經過人手或人臉的反射之后，紅外信息（IR Light）被紅外光圖像傳感器所接收，這個圖像信息用來計算人手所處的位置（Z軸）；同時，可見光圖像傳感器采集二維平面（X與Y軸）的人手的可見光信息（Vis Light）；圖像傳感器的信息匯總至專用的圖像處理芯片，從而得到人手或人臉的三維數據，實現空間定位。

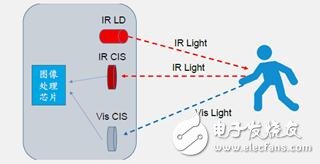

基于ToF方案的3D視覺系統工作原理

從硬件方面講，3D攝像頭模組與普通二維攝像頭模組的差異在于紅外光發射器的選擇上，采用垂直腔面發射激光器VCSEL取代傳統的紅外LED。VCSEL的優勢是驅動電壓和電流小、功耗低、光源可調變頻率更高（可達數GHz），與化合物半導體工藝兼容，適合大規模集成制造。傳言iPhone8的3D攝像頭將采用VCSEL+ToF方案，有望將VCSEL帶入消費電子藍海。VCSEL的相關知識在后續的報道中我們會專門做詳細講解。

3D攝像頭模組的“春天”真的來了嗎？

據Yole報告《3D成像和傳感-2017版》，預計3D成像和傳感器件市場的復合年增長率為37.7%，2022年將達到90億美元。如此爆發性的增長讓人不禁想起指紋傳感器，2013年蘋果公司發布了采用指紋識別傳感器的iPhone 5S，由此引爆了指紋識別傳感器市場，三年間市場規模從幾乎為零飆升到幾十億美元。故事的開始驚人的相似，主角都是蘋果公司，劇情是否會重演？

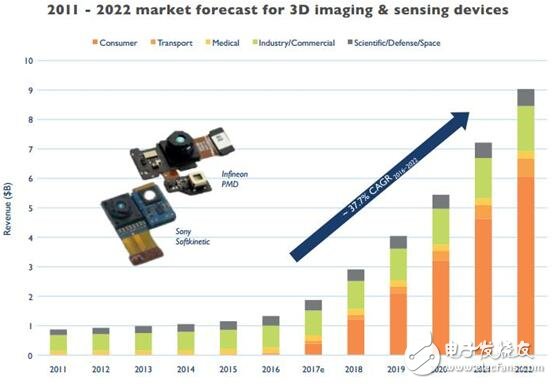

2011~2022年3D成像和傳感器件市場預測

各大公司在3D視覺布局已久，但是一直未出現大規模應用，硬件是制約因素，算法的復雜性和未找到合適的應用場景則是主要原因。從硬件方面講，單光子雪崩二極管（SPAD）、VCSEL、MEMS掃描鏡、近紅外圖像傳感器等技術工藝復雜，國內有能力量產的企業簡直是鳳毛麟角；3D攝像頭模組的工藝流程也較雙攝像頭模組復雜許多，國內的丘鈦科技已有量產的案例。在算法端，3D深度攝像頭要求模組廠和算法進行有效配合。3D更偏向于深度攝像技術，它對算法提出的要求更高，它不再滿足雙攝機械式AA制程。沒有合適的應用場景則是導致3D攝像技術一直處于不溫不火局面的原因?，F(xiàn)在，我們期待蘋果（Apple）公司能夠邁出重要一步，推動3D成像和傳感產業發展。生物識別和臉部識別將成為3D成像和傳感技術的主要應用，增強現實（AR）則是另一個重要應用。未來幾年，消費類產品對3D攝像頭的采用，則是推動該市場的強勁動力！劇情是否會按預想的發展，讓我們拭目以待！
