一、FP135概述

FP135是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個帶有源輸出的MOSFET。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。

二、FP135特點

· 獨立電源電壓：3.3V~70V

· 寬共模輸入電壓：3.3V至70V

· 最大可用輸出電壓（輸出引腳）：6V

· 3個電阻器增益設置

· 寬溫度范圍：-40℃至+125℃

· 靜止電流：240μA

· 包裝：SOT23-6L

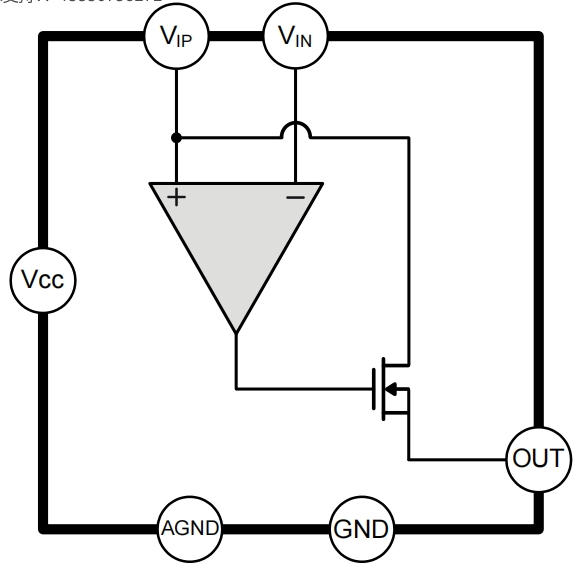

功能框圖：

引腳圖：

三、FP135應用

蓄電池充電器、高側導軌電流檢測器、SPS（適配器）、電流檢測網絡系統

典型應用電路：

以上就是軌道電流檢測IC——FP135的部分內容分享，還有部分資料后續分享。
