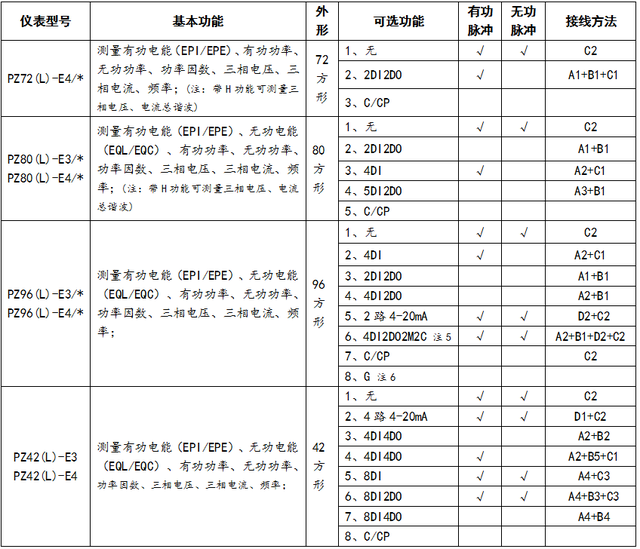

一、三相三線接線說明

使用場合負載是平衡系統，并且沒有零線的場合。

1、端子號 1，2為輔助電源:如上圖，接入相電壓 220V 輸入。其中輔助電源的火線加裝 5A 保險絲，零線直接接到零排上。

2、電壓接線:三相三線時，電壓信號端子V形接線方式，11接A相電壓,12接B相電壓，13接C相電壓，14接B相電壓;電壓線用1.5平方的BVR多芯硬線，火線到表之間均需加裝 5A 保險絲。

3、電流接線:三相三線時，電流信號端子V形接線方式，互感器一次電流從P1面流向P2面;A相互感器的輸出S1接4端，S2接5端，C相互感器S1接8端，S2接9端，其中帶*端子對應互感器的S1端子;電流線使用2.5平方的 BVR 多芯硬線。

4、通訊端子:RS485(A+、B-)A接21號口，B接22號口，要使用 RVSP2*1.0平方的多芯雙絞線屏蔽軟線。

5、務必按照說明接線，錯接將導致計量不準。儀表側面標簽均有接線簡圖6、三相三線制系統中:P=PAB+PCB=ULILCOS(ф-30°)+ULILCOS(ф+30°)=√3ULILCOSф

二、使用說明

1、儀表不亮:需測試儀表左上腳1和2處的輔助電源。電壓一般在交流或者直流 220V左右,或者直流110V.

2、電壓顯示:電壓界面的第一排電壓顯示是接線端子處 11和14之間的電壓差。第三排電壓顯示是接線端子處13 和14之間的電壓差。第二排顯示是第一排和第二排顯示的矢量和.

3、電流顯示:電流界面的第一排顯示是端子4和5的電流乘以互感器的變比即A相電流。第三排電流顯示是端子8和9的電流乘以互感器的變比即C相電流。第二排顯示是第一排和第二排顯示的矢量和，

4、功率顯示:

瞬時功率P=PAB+PCB=ULILCOS(ф-30°)+ULILCOS(ф+30°)=√3ULILCOSф

舉例對于400V系統P=√3x380xIx COSф(一般按0.8)≈1/2I(平均電流)如果線路電流中平均電流100A，功率大概等于50kw

三、三相四線接線說明

1、端子號 1，2 為輔助電源:如上圖，接入相電壓 220V 輸入。其中輔助電源的火線加裝 5A保險絲，零線直接接到零排上。

2、電壓接線:三相四線時，電壓信號端子按Y形接線方式，分別對應11接A相電壓，12接B相電壓，13接C電壓和14接N線;電壓線用1.5平方的BVR 多芯硬線，火線到表之間均需加裝5A保險絲。

3、電流接線:三相四線時，電流信號端子Y形接線方式，互感器一次電流從 P1面流向P2面;二次電流分別對應A相互感器的輸出S1接4端,S2接5端,B相互感器S1接6端，S2接7端，C相互感器S1接8端，S2接9端，其中帶*端子對應互感器的 S1端子;電流線使用 2.5平方的 BVR 多芯硬線。

4、通訊端子:RS485(A+、B-)A接21號口，B接22號口，要使用 RVSP2*1.0平方的多芯雙絞線屏蔽軟線。

5、務必按照說明接線，錯接將導致計量不準。儀表側面標簽均有接線簡圖。6、三相四線制系統中:P=PA+PB+PC =UAIACOSФA+ UBIBCOSфB +UCICCOSфC =3UPIPCOSф

四、使用說明

1、儀表不亮:需測試儀表左上腳1和2處的輔助電源。電壓一般在交流或者直流 220V左右,或者直流110V。

2、電壓顯示:電壓界面的第一排電壓顯示是接線端子處 11 和14之間的電壓差，第二排電壓顯示是接線端子處 12和14之間的電壓差，第三排電壓顯示是接線端子處 13 和 14之間的電壓差。

3、電流顯示:電流界面的第一排顯示是端子4和5的電流乘以互感器的變比即A相電流。第三排電流顯示是端子6和7的電流乘以互感器的變比即B相電流，第三排電流顯示是端子8和9的電流乘以互感器的變比即C相電流。

4、功率顯示:瞬時功率 P=PA+PB+PC =UAIACOSФA+ UBIBCOSфB +UCICCOSфC =3UPIPCOSф

舉例對于400V系統 P=3x220xIx COSф(一般按 0.8)≈%I(平均電流)如果線路電流中平均電流200A，功率大概等于100kW

多功能儀表電能問題講解

①三相電流進出線接反

②一相和兩相電流進出線接反

③電流電壓不同相

五、現場案例

1、流電壓顯示正常，功率只有正常三分之一，一般是三相電流其中一項電流進出線接反導致，可以在總功率界面按回車鍵可以顯示分項功率。如下圖:A相進出線接反導致 Pa 為負

2、電流電壓顯示正常，功率、功率因數基本為0，一般是三相當中其中兩相電流電壓不同相導致,可以在總功率界面按回車鍵可以顯示分項功率。如下圖:B和C兩相電壓電流錯相，導致Pb，Pc為負(備注:A、B、C三相功率其中兩相絕對值之和等于第三相，都是兩相電壓電流不同相導致，調換對應兩相電壓線都可以解決)

六、電能不準問題排查

1、電壓核相序

①選萬用表的量程 1000V 電壓檔

②)萬用表的表筆一只直接搭在 A相母排上，另一只表筆搭在儀表1號電壓接線端子上。若萬用表上顯示電壓為零，表示接線正確。若為380V，表示接入1號接線端子的不是A相電壓。

③用相同的方法核 B.C相電壓。(見下圖)

2、電流核相序

在儀表有電流顯示的情況下，用短接線，短接A相互感器的輸出端S1S2，看儀表的A相電流顯示是否會變小。若變小說明45端子接的是A相電流。若無變化，或者其他兩排顯示上有變小，說明電流線接錯。

總結:

PA=U*ICOS(120+θ)=U*ICOS120*COSθ-U*I*SIN120*SINθ

PB=U*ICOS(120-θ)=U*ICOS120*COSθ+U*I*SIN120*SINθ

PA+PB=-U*I*COSθ

P總=PA+PB+PC=U*ICOS(120+θ)+U*COS(120-θ )+U*I*COS(θ )=0所以只要有任意兩項錯，功率就等于零，注:如果現場帶變頻器電流互感器必須套在變頻器的進線端，否則功率為零

七、通訊

1、正常儀表通訊口 A和B之間電壓為 DC 4.7V，如果電壓低于 DC 4.7V，可能是通訊內部的10歐姆電阻燒壞，引起通訊口帶負載能力偏低，儀表通訊不上。2、通訊接線必須是手拉手，不能星型解法，不然會導致通訊丟包，并且通訊線使用屏蔽雙絞線，線路建議不要超過 300米，通信線路走弱電槽，要和強電分開。

3、通訊端口有 DC 4.7V,但通訊不上或者不穩定可以在電表首段或者末端拼一個120 歐姆通訊終端電阻增加通訊能力。
