做了許多天的網絡協議學習，懵懵懂懂了解了點，索性打開說明書開始模塊的學習

之前三天的學習都是在協議棧上，今天的學習進入以太網接入方案。

PS.我使用的野火W5500網絡擴展板

我們的方案按TCP/IP協議棧的不同歸類為兩大類，第一類是傳統的軟件TCP/IP協議棧；第二類是最新的硬件TCP/IP協議棧方案。

一.MAC+PHY方案

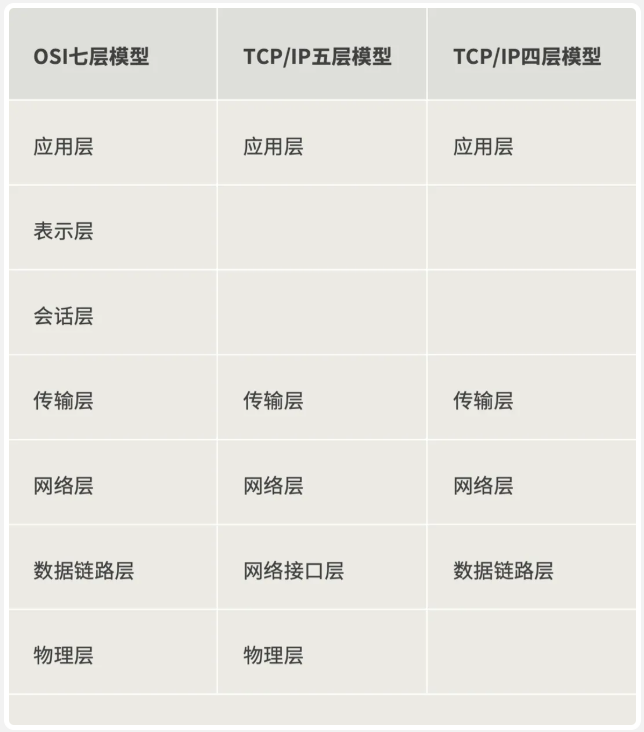

所謂的TCP/IP協議棧是一系列網絡協議的統稱，不僅包括我們熟知的TCP協議和IP協議，還有網絡層的ICMP（Internet控制報文）協議，等....

傳統的以太網接入方案由MCU+MAC+PHY再加入網絡接口實現以太網的物理連接，通過主控芯片中植入TCP/IP協議代碼實現通信及上層應用。由于軟件協議棧操作需要主控MCU不停地響應中斷，這需要很大程度上占用運算、時鐘資源。而且在安全性上并沒有保證。

二.硬件協議棧芯片方案

硬件協議棧方案

所謂的硬件協議棧是將傳統的軟件TCP/IP協議棧用硬件化的邏輯門電路來實現

以太網芯片的內核由傳輸層的TCP、UDP、ICMP、IGMP等協議，網絡層的IP，ARP，PPPoE等協議以及鏈路層的MAC構成，再加上物理層的PHY和外圍的寄存器，內存，SPI接口組成了這一套硬件化的以太網解決方案。這套硬件TCP/IP協議棧代替了以往的MCU來處理這些中斷請求，即MCU只需要處理面向用戶的應用層數據即可，傳輸層、網絡層、鏈路層以及物理層全部由外圍WIZnet的芯片完成。

首先模塊針腳如下

W5500的Socket初始化，W5500需設置以下寄存器的參數：

基本設置

1.模式寄存器

2.中斷屏蔽寄存器

3.重發時間寄存器

4.重發計數寄存器

網絡信息

1.網關地址寄存器

2.本機物理地址寄存器

3.子網掩碼寄存器

4.本機IP地址寄存器

本機物理地址寄存器的地址是MAC層的硬件地址，MAC地址可由IEEE指定。

設置端口TX/RX存儲信息，每個端口的基地址和屏蔽地址在這里確定并保存。W5500有一個通用寄存器，8個Socket寄存器去，以及對應每個Socket的收/發緩存區。每一個Socket的發送（接收）緩存區都在一個16KB的物理發送（接收）內存中，初始化分配為2KB。無論給每個Socket分配多大的收/發緩存，都必須在16位的偏移地址范圍內（從0x0000到0xFFFF）W5500有一個16KB發送內存用于Socket_n的發送緩存區，以及一個16KB的接收內存用于Socket_n接收緩存區。發送初始緩存被分配給了每個Socket發送緩存（2KB x 8 = 16KB），初始化分配的2KBSocket發送緩存，可以通過使用Socket發送緩存大小寄存器重新分配。一旦所有的Socket發送緩存大小寄存器配置完成，16KB的發送內存就會按照配置分配給每個Socket的發送緩存，并按照從Socket0到7順序分配。16KB的發送內存中分配了對應的發送緩沖區，用于為來自主機傳輸?shù)臄?shù)據做緩存。讀取內存同理。

明天繼續接下來的設置，然后開始SPI傳輸?shù)暮?jiǎn)單學習。。

繼續加油
