在工業自動化與物聯網領域，TCP/IP（Socket）協議作為應用最廣泛的網絡通信標準，是實現設備間數據交互的核心技術。GraniStudio 軟件作為工業級零代碼開發平臺，其內置的 TCP/IP（Socket）客戶端與服務器模塊，通過高度封裝的可視化功能，將復雜的套接字通信邏輯轉化為簡單的 “拖拽式” 操作，為工業用戶構建穩定、高效的網絡通信系統提供了強大支撐。本文將從技術原理、功能實現、應用場景三個維度，深入解析 GraniStudio 中 TCP/IP（Socket）客戶端與服務器協議的算子工具。

一、TCP/IP（Socket）通信的技術基石與工業適配性?

1.1 TCP/IP 協議原理?

TCP/IP 協議族是一個四層的協議體系，包括網絡接口層、網絡層、傳輸層和應用層。

?

傳輸層的 TCP 協議是確?？煽繑?shù)據傳輸?shù)年P(guān)鍵。TCP 是面向連接的協議，在數據傳輸前，通信雙方需要通過 “三次握手” 建立可靠的連接。具體過程為：客戶端發送一個帶有 SYN（同步）標志位的數據包給服務器，服務器收到后，回復一個帶有 SYN 和 ACK（確認）標志位的數據包，客戶端再發送一個僅帶有 ACK 標志位的數據包，至此三次握手完成，連接建立。這種機制確保了雙方都準備好進行數據傳輸，并且能協商初始序列號，為后續的數據傳輸提供基礎。在數據傳輸過程中，TCP 將數據分成一個個數據包，并為每個數據包編號，接收方根據編號來確認數據的順序和完整性。同時，接收方會向發送方發送 ACK 確認應答，告知已正確接收的數據，若發送方在一定時間內未收到確認應答，會重新發送未確認的數據包，這就是超時重傳機制，保證了數據傳輸?shù)目煽啃?。?dāng)數據傳輸完成后，雙方通過 “四次揮手” 來關閉連接，以釋放資源。?

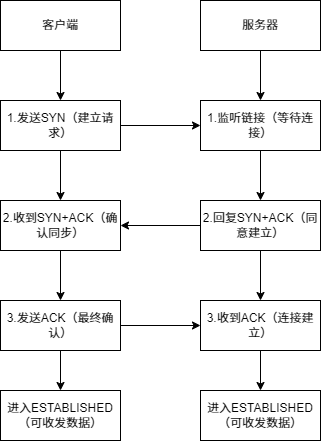

TCP 三次握手流程圖，突出狀態轉換和交互關系：

1.2 Socket 原理與功能?

Socket 是應用層與 TCP/IP 協議族通信的中間軟件抽象層，是一組接口。它為應用程序提供了一種訪問 TCP/IP 協議功能的便捷方式。Socket 通過五元組（協議，客戶端 IP, 客戶端 Port, 服務器端 IP, 服務器端 Port）來唯一確定一個連接，其中協議通常為 TCP 或 UDP（User Datagram Protocol，用戶數據報協議，與 TCP 不同，UDP 是無連接的，不保證數據的可靠傳輸，適用于對實時性要求高但對數據準確性要求相對較低的場景）。在工業場景中，主要使用基于 TCP 協議的 Socket 來確保數據傳輸?shù)目煽啃浴?

Socket 的特性由三個屬性確定：域、類型和協議（protocol）。域通常指網絡通信的范圍，如 AF_INET 表示使用 IPv4 協議進行網絡通信；類型常見的有 SOCK_STREAM（流套接字，基于 TCP 協議，提供可靠的、面向連接的數據傳輸）和 SOCK_DGRAM（數據報套接字，基于 UDP 協議，提供無連接的、不可靠的數據傳輸）；協議則進一步明確具體的傳輸協議，在使用流套接字時，協議通常為 TCP。?

在通信過程中，服務器端和客戶端有著不同的操作流程。服務器端先初始化 Socket，通過 bind 函數將其綁定到一個特定的 IP 地址和端口號，這就如同在網絡中為服務器指定了一個 “地址” 和 “門牌號”，使得客戶端能夠找到它。綁定后，服務器調用 listen 函數對端口進行監聽，進入等待連接的狀態，實時監控網絡，等待客戶端的連接請求。當有客戶端連接請求到來時，服務器調用 accept 函數，該函數會阻塞等待，直到有客戶端連接成功，此時會創建一個新的套接字用于與該客戶端進行通信，而原來的監聽套接字繼續保持監聽狀態，以接受其他客戶端的連接。?

客戶端則首先初始化一個 Socket，然后通過 connect 函數指定要連接的服務器的 IP 地址和端口號，向服務器發起連接請求。如果連接成功，客戶端與服務器端的連接就建立起來了，雙方即可開始進行數據交互。?

1.3 幀數據格式與通信格式?

在 TCP/IP 通信中，數據是以幀的形式在網絡中傳輸?shù)摹Ｒ?a target="_blank">以太網為例，以太網幀的格式包含多個字段。首先是目的 MAC 地址和源 MAC 地址，分別標識數據幀的接收方和發送方的物理地址，長度均為 6 字節。接著是類型字段，用于指示幀中封裝的數據所使用的協議類型，例如 0x0800 表示 IP 協議。IP 數據報則封裝在以太網幀的數據字段中。?

IP 數據包也有其特定的格式，包含版本字段（通常為 IPv4 的 4）、首部長度字段（表示 IP 首部的長度，以 4 字節為單位）、區分服務字段、總長度字段（表示整個 IP 數據報的長度，包括首部和數據部分）、標識字段、標志字段、片偏移字段、生存時間字段（TTL，限制數據報在網絡中的轉發次數，每經過一個路由器 TTL 減 1，為 0 時數據報被丟棄）、協議字段（指示上層使用的協議，如 6 表示 TCP 協議，17 表示 UDP 協議）、首部校驗和字段以及源 IP 地址和目的 IP 地址。?

當使用 TCP 協議時，TCP 數據段封裝在 IP 數據包的數據部分。TCP 數據段格式包括源端口號和目的端口號，各占 2 字節，用于標識數據的發送和接收進程。4 位的 TCP 報頭長度字段表示該 TCP 頭部有多少個 32 位 bit（即有多少個 4 字節），因此 TCP 頭部最大長度是 15 * 4 = 60 字節。6 位的標志位字段中，URG 表示緊急指針是否有效，ACK 用于確認號是否有效，PSH 提示接收端應用程序立刻從 TCP 緩沖區把數據讀走，RST 用于對方要求重新建立連接，SYN 用于請求建立連接，F(xiàn)IN 用于通知對方本端要關閉連接。16 位的校驗和字段由發送端填充，用于 CRC 校驗，接收端校驗不通過則認為數據有問題，此處的檢驗和不光包含 TCP 首部，也包含 TCP 數據部分。16 位的緊急指針字段標識哪部分?jǐn)?shù)據是緊急數據，還有 40 字節的頭部選項字段（在實際應用中，該字段通常暫時忽略）。?

在 GraniStudio 軟件中，這些復雜的幀數據格式和通信格式不需要用戶去理解和關注。用戶通過簡單的配置，即可實現基于 TCP/IP（Socket）的通信，無需深入了解底層的數據封裝和解析過程，大大降低了開發難度。例如，在配置 TCP 客戶端連接服務器時，用戶只需設置服務器的 IP 地址、端口號等基本信息，GraniStudio 會自動按照 TCP/IP 協議的規范進行數據的封裝和傳輸。

Socket通信模型:

二、GraniStudio 中 TCP/IP（Socket）客戶端的功能實現?

GraniStudio 的 TCP/IP（Socket）客戶端模塊，將復雜的 Socket 編程邏輯封裝為可視化的算子，用戶無需編寫代碼即可完成客戶端的配置與運行。其核心功能體現在以下幾個方面：?

1.便捷的連接配置?

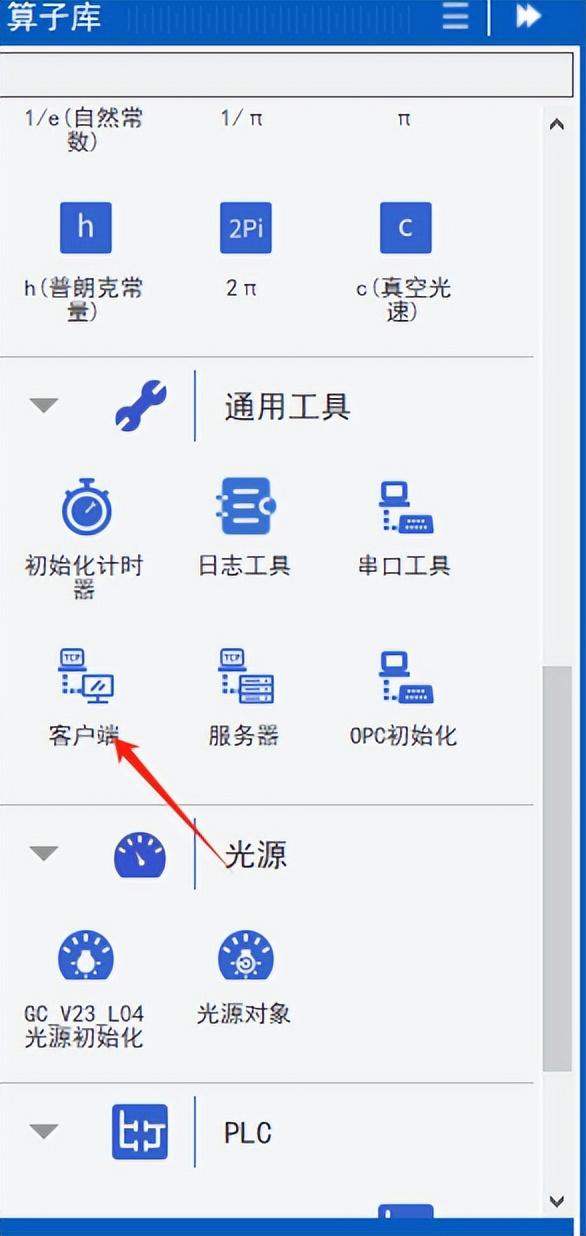

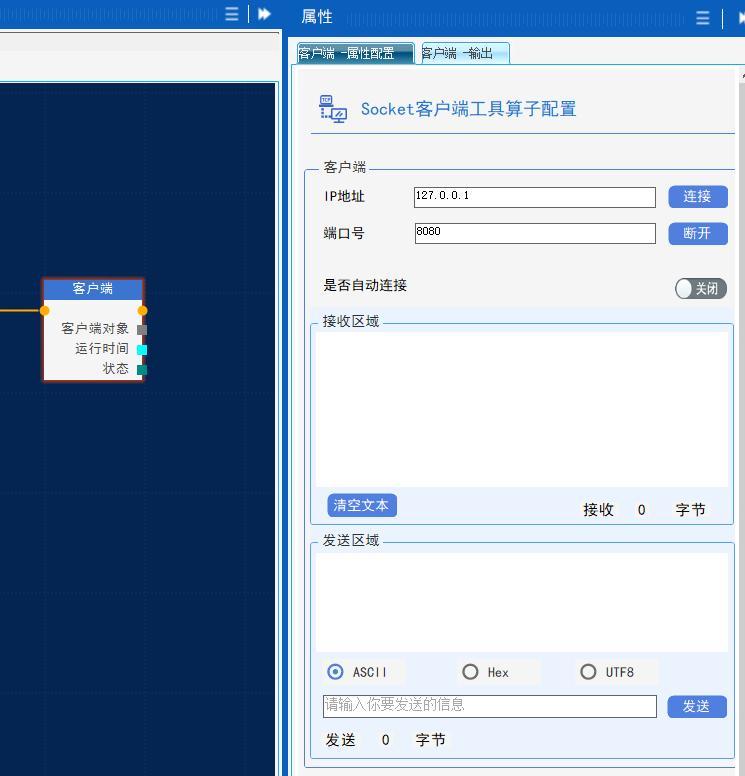

在 GraniStudio 的平臺資源管理器中，“客戶端” 算子是客戶端建立連接的入口。用戶只需通過圖形化界面配置三項關鍵參數：服務器 IP 地址（如 192.168.1.100）、服務器端口號（如 8080）以及連接超時時間（默認 5000 毫秒）。配置完成后，算子會自動生成客戶端資源句柄，供后續的數據收發算子使用。?
這種 “填表式” 的配置方式，極大降低了客戶端連接的技術門檻。例如，某小型制造企業的技術人員，無需掌握 Socket 編程知識，僅通過簡單配置，即可在 10 分鐘內完成客戶端與遠程服務器的連接。?

2.智能的連接管理?

客戶端模塊內置了完善的連接管理機制，包括連接狀態監測、自動重連等功能。系統會實時監測客戶端與服務器的連接狀態，當檢測到連接斷開時，會根據用戶預設的重連次數（默認 3 次）和重連間隔（默認 2000 毫秒）自動嘗試重建連接。重連過程中，發送算子會將待發送的數據暫存至本地隊列，待連接恢復后自動補發，避免數據丟失。?

三、GraniStudio 中 TCP/IP（Socket）服務器的功能實現?

與客戶端相對應，GraniStudio 的 TCP/IP（Socket）服務器模塊具備強大的連接管理和數據處理能力，能夠同時應對多個客戶端的連接請求和數據交互。?

靈活的監聽配置?

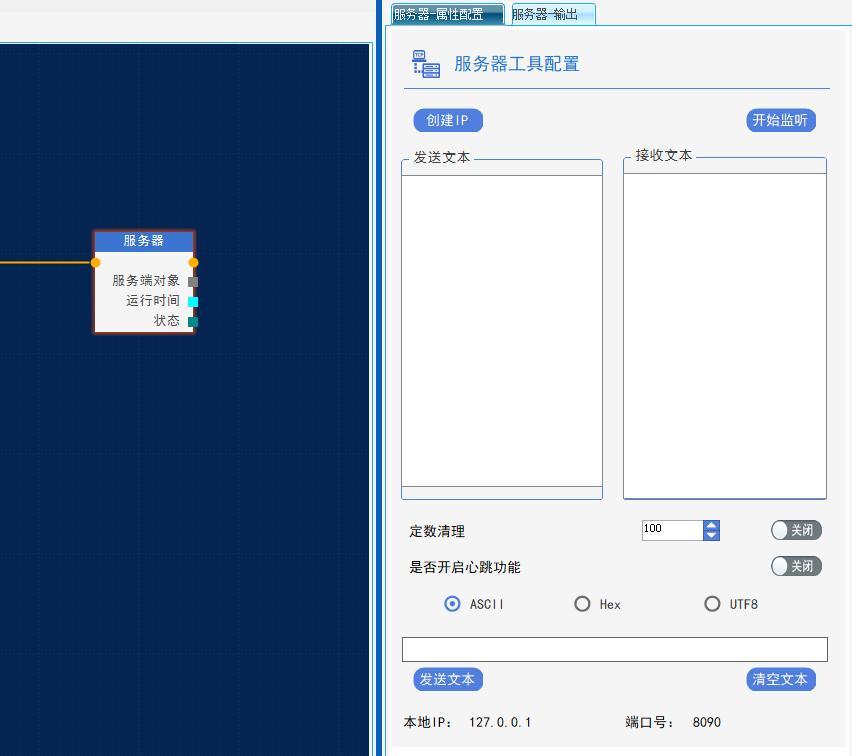

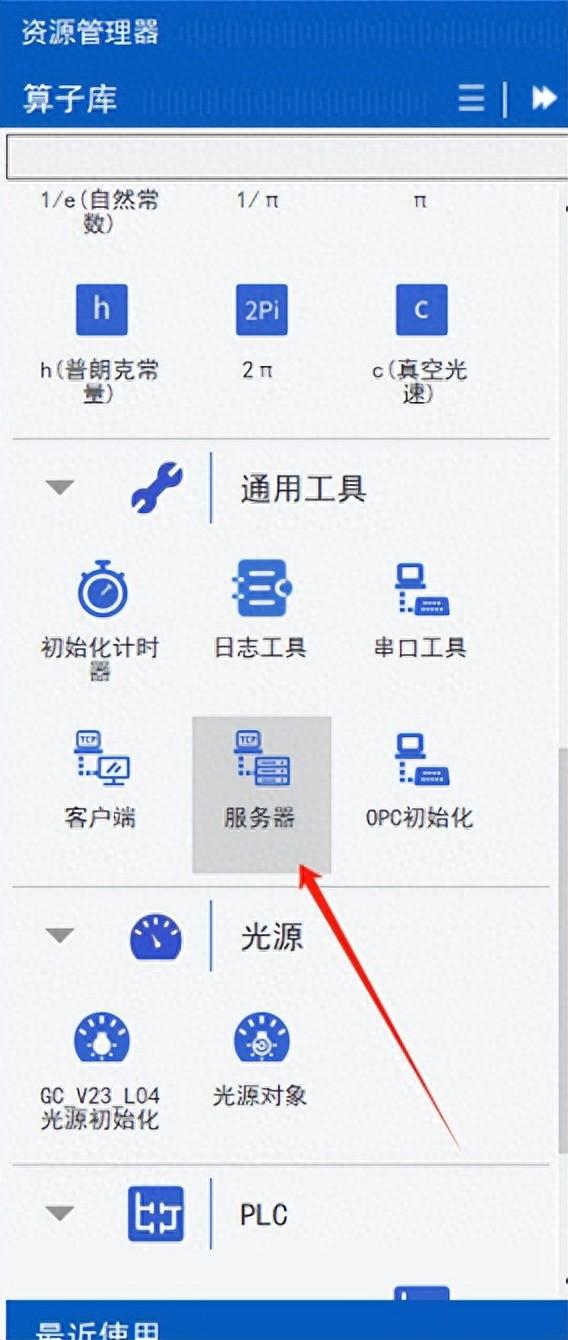

“服務器” 算子是服務器啟動監聽的核心組件。用戶需要配置服務器監聽的端口號（如 8080）。配置完成后，服務器會在指定端口上持續監聽客戶端的連接請求，并為每個新連接分配獨立的會話資源。?

例如，在智能倉儲系統中，服務器通過配置端口 8080，可同時多個“接受文本”算子接收來自多個客戶端/服務器（如 10 個倉儲機器人）的連接請求，實現對多個設備的集中管控。?

2. 高效的數據轉發與處理?

“發送文本” 算子支持將數據同時發送給所有已連接的客戶端。例如，在生產線協調控制中，服務器通過廣播算子向所有客戶端（各生產設備）發送生產計劃調整指令，確保各設備協同工作。?

此外，“接收文本” 算子在流程中同樣適用，能夠接收每個客戶端發送的數據，并根據引用依賴區分不同來源的數據，便于進行針對性的處理和響應。?

3.高效的數據收發?

GraniStudio 提供 “發送文本” 和 “ 接收文本” 兩個核心算子，實現客戶端與服務器的數據交互：?

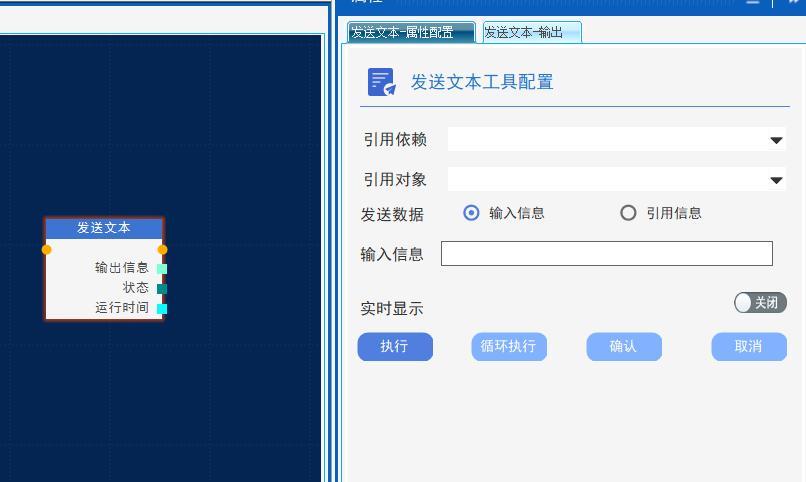

發送文本：支持發送字符串、字節數組等多種數據格式。用戶可直接輸入要發送的數據內容，或關聯變量動態獲取數據。算子還支持設置發送超時時間，當數據發送超時未成功時，會返回錯誤信息并觸發告警。例如，在遠程控制場景中，客戶端通過發送字符串 “START” 指令，控制服務器端的設備啟動。?

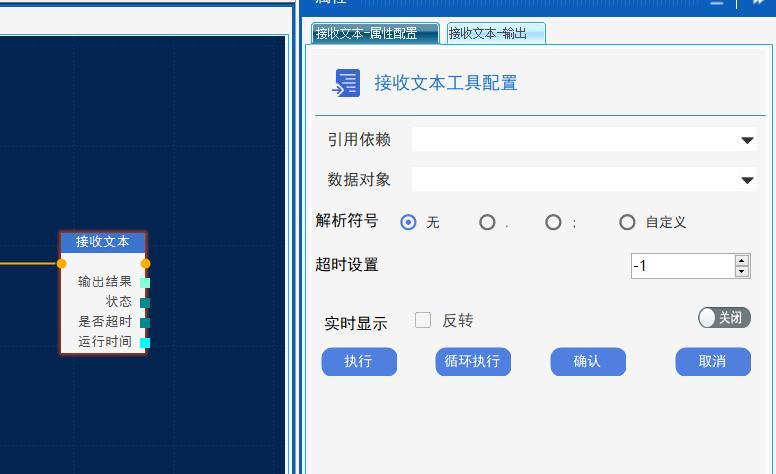

接收文本：能夠?qū)崟r(shí)監聽服務器發送的數據，并將接收的數據轉換為字符串或字節數組格式供用戶使用。同時，算子支持設置接收緩沖區大小和接收超時時間，確保數據接收的完整性和及時性。在數據采集場景中，客戶端通過該算子可實時接收服務器端傳來的傳感器數據。?

四、TCP/IP（Socket）客戶端與服務器的協同應用場景?

GraniStudio 中 TCP/IP（Socket）客戶端與服務器的協同工作，在工業自動化領域有著廣泛的應用場景，以下三類場景最具代表性：?

（一）遠程設備監控與控制?

在分布式工業現場，多臺設備分布在不同的區域，通過 TCP/IP（Socket）客戶端與服務器的協同，可實現對這些設備的集中監控與控制。例如，在大型化工廠中，各反應釜配備客戶端模塊，實時采集溫度、壓力等參數并發送給中央控制室的服務器；服務器則根據接收的數據，通過客戶端向各反應釜發送調整指令，實現遠程控制。?

某化工廠應用該方案后，實現了對 10 個反應釜的集中監控，數據采集延遲控制在 500 毫秒以內，設備控制響應時間縮短 30%，極大提高了生產效率和安全性。?

（二）工業數據采集與分析?

在工業大數據應用中，需要將分散在各地的設備數據集中采集并進行分析。TCP/IP（Socket）客戶端與服務器的組合為數據采集提供了高效解決方案：客戶端部署在各設備端，實時采集設備運行數據并發送給數據服務器；服務器接收數據后，進行存儲、分析和可視化展示。?

例如，某汽車零部件廠商通過在 20 條生產線上部署客戶端，將設備的運行參數（如轉速、電流）發送給中央服務器。服務器對數據進行分析后，可及時發現設備的潛在故障，提前安排維護，設備故障率降低 25%，生產停機時間減少 30%。?

（三）跨系統數據交互?

在工業企業中，不同的信息系統（如 ERP、MES、SCADA）之間需要進行數據交互，以實現業務流程的協同。TCP/IP（Socket）客戶端與服務器可作為不同系統間的數據橋梁，實現跨系統的數據傳輸。?

例如，某制造企業的 MES 系統作為服務器，ERP 系統作為客戶端，通過 TCP/IP（Socket）通信，ERP 系統可向 MES 系統發送生產訂單數據，MES 系統則向 ERP 系統反饋訂單的生產進度數據，實現兩個系統的無縫對接，訂單處理效率提升 40%。?

五、實際案例：智能物流分揀系統的通信方案?

某大型物流園區的智能分揀系統，需要實現分揀機器人與中央控制系統的實時通信。系統采用 GraniStudio 的 TCP/IP（Socket）客戶端與服務器模塊構建通信架構：?

客戶端部署：每個分揀機器人配備客戶端模塊，通過 “ 客戶端” 算子連接中央服務器（IP：192.168.0.1，端口：9000）。機器人實時采集自身位置、負載狀態等數據，通過 “發送文本算子發送給服務器。?

服務器部署：中央控制系統作為服務器，通過 “ 服務器” 算子在端口 9000 上監聽連接，最多支持 20 個機器人客戶端同時連接。服務器通過 “ 接收文本算子接收各機器人的數據，進行集中分析和調度，并通過 “發送文本向所有機器人發送分揀任務指令。?

應用該方案后，分揀機器人與中央控制系統的通信延遲控制在 300 毫秒以內，系統可同時高效調度 20 個機器人協同工作，分揀效率提升 50%，錯誤率降低至 0.1% 以下。?

六、總結與展望?

GraniStudio 中 TCP/IP（Socket）客戶端與服務器協議的深度整合，為工業用戶提供了一套便捷、高效、可靠的網絡通信解決方案。通過可視化的配置和算子化的操作，極大降低了工業通信系統的開發難度，使更多企業能夠快速構建符合自身需求的通信架構。?

隨著工業 4.0 和工業互聯網的深入發展，設備間的通信需求將更加復雜和多樣化。未來，GraniStudio 的 TCP/IP（Socket）模塊有望進一步優化，支持更多的數據加密方式、更高的并發連接數以及更靈活的通信模式，為工業領域的智能化升級提供更加強大的技術支撐。無論是小型制造企業的簡單設備聯網，還是大型集團的分布式系統集成，GraniStudio 的 TCP/IP（Socket）客戶端與服務器模塊都將發揮重要作用，助力企業實現高效的工業數據交互與管理。
