前言

人形機器人，作為人工智能和自動化領域的尖端技術，承載著許多復雜的工程挑戰。要實現其自主移動、動態平衡、智能感知等功能，需要融合高級控制算法、傳感器集成、實時反饋與調整以及人工智能等技術。而作為實現這些目標的關鍵，主控芯片的選擇起著至關重要的作用。本文我們將探討人形機器人面臨的技術難點，以及為什么先楫半導體 HPM6E00系列芯片因其體積小、性能強大、豐富的外設功能而成為該領域的理想選擇。

2

人形機器人核心技術難點

1. 動態平衡與高級控制算法

人形機器人的動態平衡是其能否實現穩定行走、站立、甚至跑步和跳躍的核心技術。為了保持平衡，機器人必須實時采集自身和環境的各種數據，并通過動態平衡算法（如逆運動學、狀態反饋控制等）調整各關節的動作。機器人在不同環境中行走時，其重心會隨時變化，如何讓機器人在不倒下的同時完成復雜動作是一個極為困難的任務。這涉及到多軸運動控制以及復雜的力學計算，通常需要使用模糊控制、PID控制等方法進行動態實時調整。控制系統的實時性要求極高，每毫秒內都需要快速處理數據并做出調整。

2. 傳感器集成與實時反饋

為了實現精準控制，人形機器人需要集成大量的傳感器，包括慣性測量單元（IMU）、力傳感器、位置傳感器、加速度計和陀螺儀等。這些傳感器的數據需要快速傳輸?shù)街骺匦酒?，并由芯片通過高級算法進行計算和處理。

實時反饋和調整是人形機器人精確動作控制的關鍵。傳感器采集的數據需以毫秒級的速度傳輸至主控芯片，隨后主控芯片對各個關節電機發出調整指令，確保機器人的動作與外部環境變化保持同步。

3. 人工智能與機器學習

為了讓機器人在復雜環境中具備自主學習能力，人工智能（AI）和機器學習（ML）算法被廣泛應用。通過深度學習和強化學習，機器人可以根據環境變化自我調整并優化行為。這些算法需要芯片具備強大的計算能力，以在極短時間內處理大量數據并做出智能決策。例如，通過視覺識別和行為預測，機器人可以避開障礙物或與人類進行交互，提升其在復雜場景中的適應性和穩定性。

3

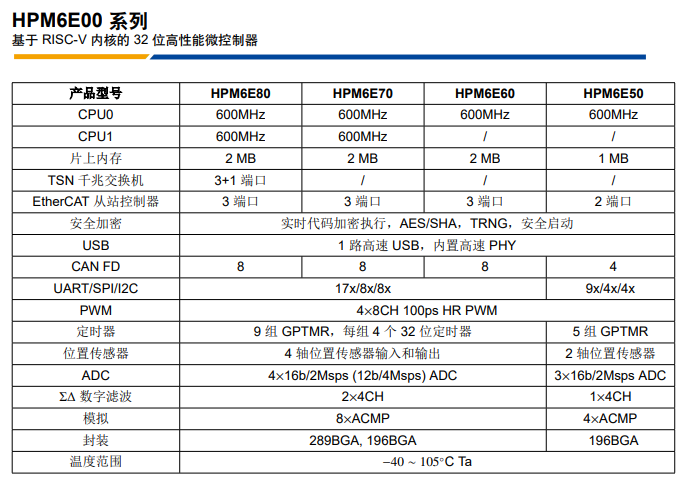

先楫半導體 HPM6E00 系列芯片的應用優勢

面對人形機器人技術中的諸多挑戰，選擇一款高性能且功能齊全的主控芯片尤為重要。上海先楫半導體的 HPM6E00 系列芯片憑借其小巧的體積、強大的計算能力和豐富的外設支持，為解決這些難點提供了卓越的解決方案。

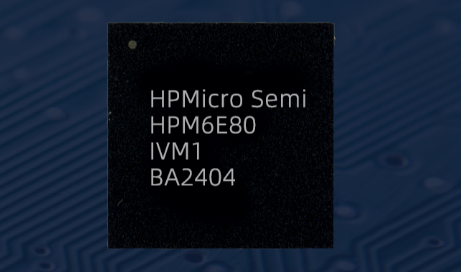

1. 體積小，BGA封裝

HPM6E00 系列芯片采用BGA封裝，使其體積小巧、便于集成。人形機器人對硬件體積有嚴格要求，尤其是為了保持平衡和移動靈活性，系統需要在有限的空間內搭載盡可能多的傳感器和功能模塊。BGA封裝不僅節省了空間，還具有良好的散熱性能，有助于確保芯片在高強度運算中保持穩定。

2. 豐富的性能支持高級控制算法

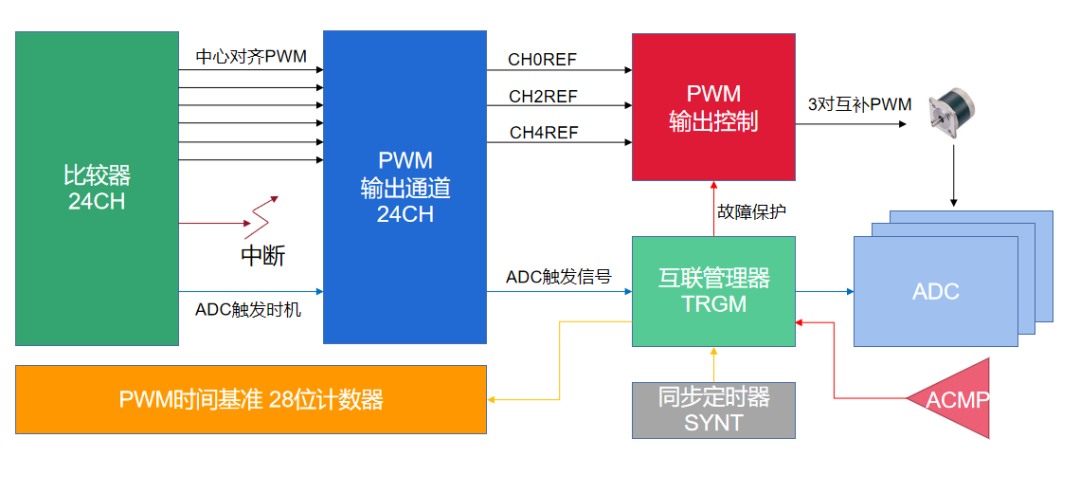

HPM6E00 系列芯片內置高性能多核處理器，支持實時處理復雜的運動控制算法。芯片內的PWM（脈寬調制）與硬件電流環控制功能，尤其適用于電機驅動與控制，可以實現機器人關節電機的精確調節。結合ADC（模數轉換器），HPM6E00 能夠高效采集電機和傳感器的反饋數據，并通過硬件電流環實現快速閉環控制。這種高效的實時控制系統能夠迅速響應機器人每個關節的狀態變化，確保其在行走、站立、轉彎等過程中保持穩定。

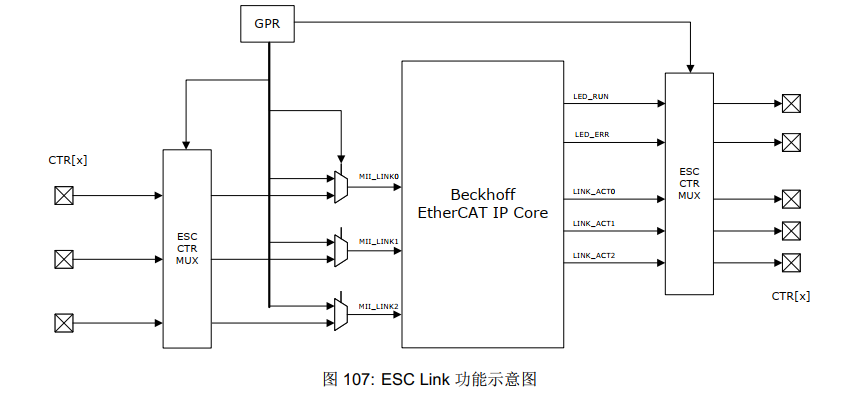

3. EtherCAT 接口與 TSN（時間敏感網絡）支持

HPM6E00 系列集成了EtherCAT接口，它是一種工業級實時通信協議，廣泛應用于機器人和自動化控制中。EtherCAT 提供極低的延遲和高帶寬，使機器人能夠在毫秒級傳輸傳感器數據和控制指令，確保動作控制的準確性和同步性。同時，HPM6E00 支持TSN（時間敏感網絡），可以為機器人內的多種傳感器提供精確的時間同步。在動態平衡控制中，各傳感器的數據需要實時同步處理，TSN 能夠保證多傳感器數據的無縫融合，避免因數據不同步而導致的控制誤差。

4. 多路 CANFD 接口

為了滿足機器人復雜模塊之間的通信需求，HPM6E00 系列提供了多路 CANFD 接口，這是一種高速、抗干擾能力強的通信協議。CANFD 支持更高的帶寬和數據幀，可以快速、穩定地傳輸關節控制器、傳感器和執行器之間的數據。在人形機器人中，關節電機、傳感器和主控單元之間的數據交換至關重要，CANFD 接口能夠確保這些模塊間的通信可靠性和實時性。

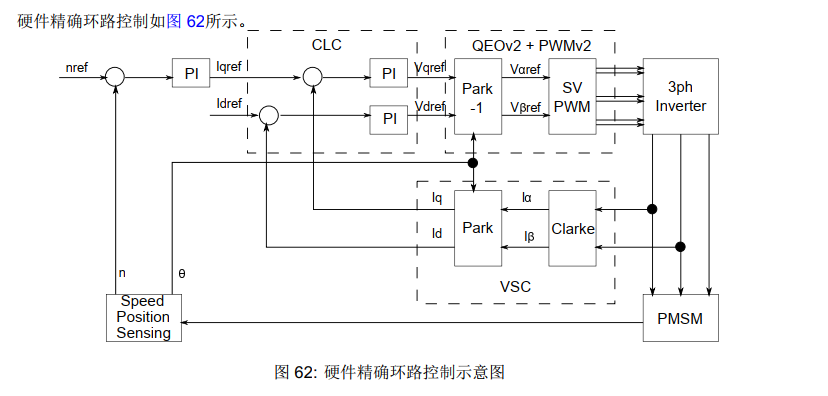

5. 硬件電流環與編碼器數據處理

HPM6E00 系列芯片包含：4 個 8 通道增強型 PWM 控制器，PWM 調制精度高達100ps；多種運動傳感器接口，包括增量式和絕對值位置傳感器接口，旋轉變壓器解碼接口和磁編碼器接口；脈沖式位置輸出接口和絕對值位置輸出接口；包括運動控制單元，空間矢量變換和閉環控制器在內的硬件運動控制環路。內置的硬件電流環功能，可以極大提高電機控制的精度和響應速度。在人形機器人中，精確控制電機是確保關節靈活性和動作準確性的基礎。通過與編碼器的集成，HPM6E00 可以實現對關節位置、速度的高精度監測。

4

總結

人形機器人技術的不斷發展依賴于先進的控制算法、傳感器集成、動態平衡與實時反饋等技術的突破。而上海先楫半導體 HPM6E00 系列芯片憑借其小巧的設計、豐富的外設功能、高性能處理能力和強大的實時通信能力，為人形機器人行業提供了理想的技術支持。通過集成 PWM 控制、硬件電流環、EtherCAT、TSN 和多路 CANFD 接口，HPM6E00 系列芯片不僅滿足了機器人對精確控制和快速響應的需求，還在復雜的實時反饋系統中展現出卓越的穩定性和性能優勢。它無疑將為未來人形機器人技術的發展注入強大動力。
