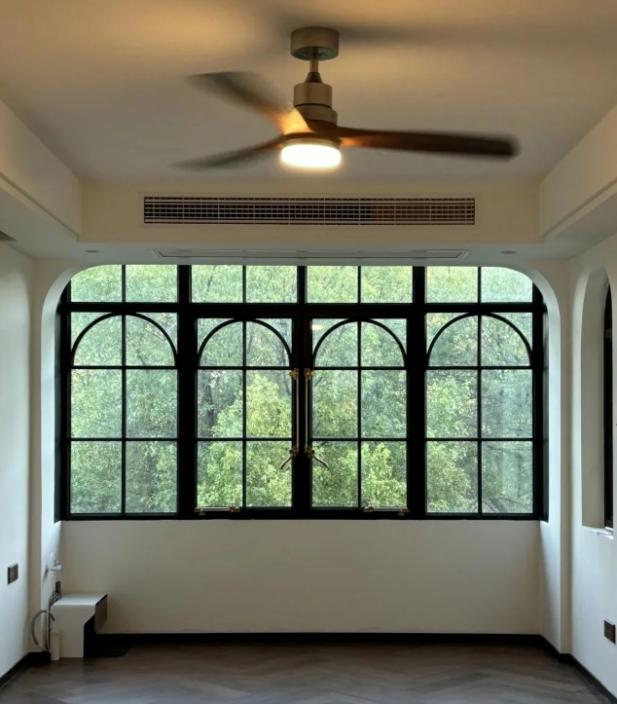

炎炎夏日，如何營造出清涼、舒適且節能的室內環境成為了大眾關注的焦點。吊扇作為一種經典的家用電器，以其大風量、長壽命、低能耗等優勢，依然是眾多家庭的首選。而隨著智能控制技術與無刷電機技術的不斷進步，吊扇正朝著智能化、高效化、低噪化的方向發展。那么接下來小編將結合目前市面上的指標，詳細為大家講解其利天下有限公司推出的無刷吊扇驅動方案。

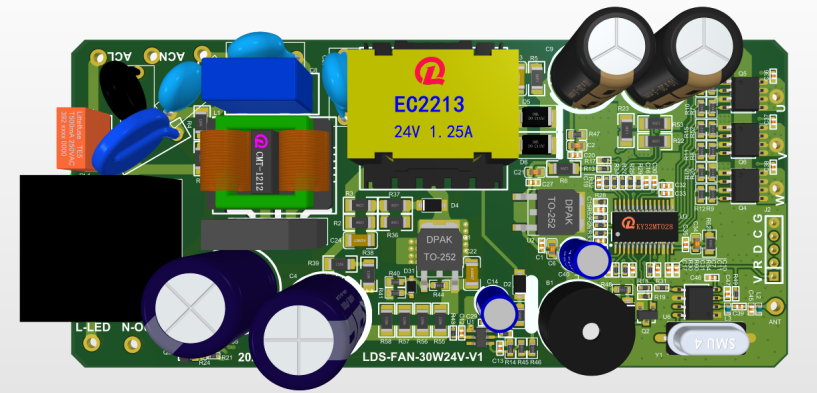

▲其利天下無刷吊扇驅動方案

一、核心參數與技術亮點

電機參數與控制方式

• 電機額定電壓 310V，功率30-100W之間：能夠適應家庭供電環境，確保吊扇在常見的電壓波動下仍能穩定運行。
• 轉速 1000RPM：在提供充足風量的同時，避免了過高的轉速可能帶來的噪聲和能耗增加問題。
• 無感 FOC控制方式：作為核心技術亮點之一，無感 FOC控制能夠在不依賴電機轉子位置傳感器的情況下，通過對電機反電動勢的精確觀測和估算，實現對電機的高精度矢量控制。
• 零速度閉環控制：該算法可以實現吊扇在啟動和低速運行時的精確控制。在零速度狀態下，控制器能夠準確地估算電機轉子位置，確保電機平穩啟動。

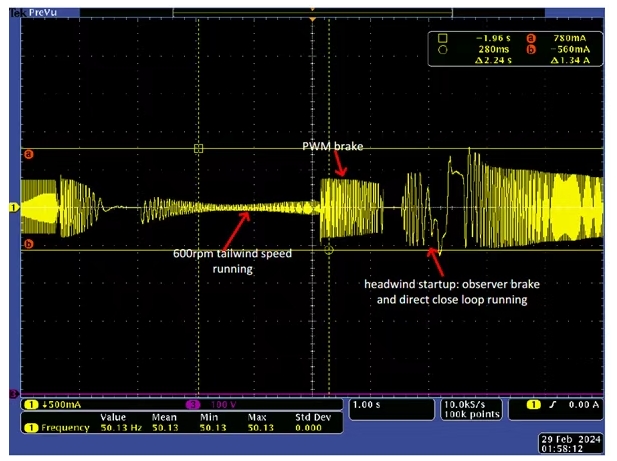

• 支持順風和逆風啟動：無論是順風安裝還是逆風安裝，吊扇都能夠順利啟動并正常運行。這種雙向啟動能力不僅提高了吊扇的安裝兼容性，還增強了吊扇在不同環境條件下的適用性，滿足了用戶在不同場景下的使用需求。

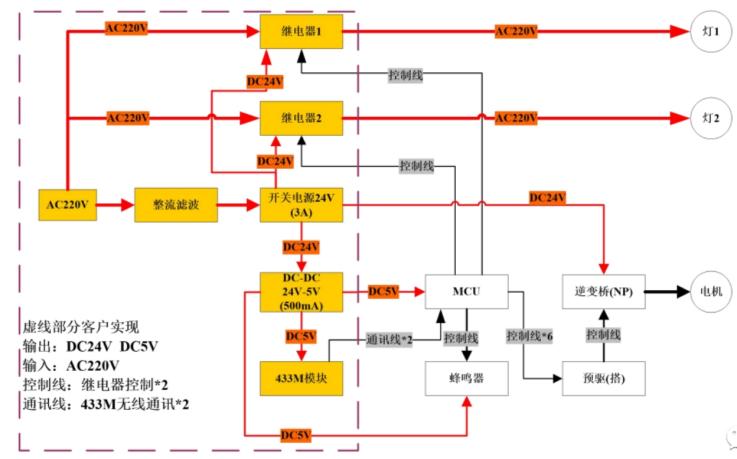

輸入接口與控制原理

AC220輸入接口：標準的 AC220輸入接口方便吊扇接入家庭電網，無需額外的電源轉換設備，簡化了安裝過程，提高了吊扇的通用性和易用性。

MCU接收、執行433M模塊控制指令：以微控制單元（MCU）為核心，通過433M無線通訊模塊接收遠程控制指令。

兩路 LED燈開關控制：該功能為吊扇增添了照明功能，用戶可以通過控制指令分別調節兩路 LED燈的開關狀態。這樣的設計不僅滿足了用戶在不同場景下的照明需求，還實現了吊扇與照明設備的一體化控制，提高了產品的實用性和美觀性。

風扇轉速控制：用戶可以根據實際需求和室內溫度情況，通過控制指令調節吊扇的轉速。多檔位的轉速調節功能使得吊扇能夠適應不同的季節和使用場景，為用戶提供更加個性化的送風體驗。

電源處理功能：該功能確保吊扇在接入 AC220電源后，能夠穩定地為電機、控制電路和LED燈等各個部分提供合適的電壓和電流，延長了吊扇的使用壽命。

雙路繼電器控制功能：雙路繼電器控制用于實現對兩路 LED燈的獨立開關控制。繼電器作為一種電控器件，能夠根據MCU發出的控制信號準確地接通或斷開LED燈的電路，確保照明功能的正常運行。

無線 433M模塊通訊功能：通過 433M無線通訊模塊，吊扇與遙控器或其他智能控制設備之間建立了穩定的通訊連接。用戶可以通過簡單的操作發送控制指令，實現對吊扇的各種功能控制，如轉速調節、LED燈開關控制等。

CCC/CE/KC/UL/FCC/ETL認證：該無刷吊扇驅動方案獲得了多項國際和國內權威認證，包括中國強制性產品認證（CCC）、歐洲聯盟的CE認證、韓國KC認證、美國UL認證、美國聯邦通訊委員會（FCC）認證以及ETL認證等。

二、性能表現與用戶體驗

風量與有效覆蓋面積

基于無感 FOC控制和優化的電機參數，該吊扇能夠提供強勁且穩定的風量。在1000RPM的轉速下，吊扇的風葉能夠高效地切割空氣，產生均勻的氣流，確保室內空氣的充分循環。

噪聲表現

經實際測試，在正常運行狀態下，吊扇的噪聲水平可控制在較低的范圍內，約為28 - 35db。

智能化體驗

配備 433M無線通訊模塊和智能算法的吊扇，為用戶帶來了便捷的智能化控制體驗。用戶可以通過手持遙控器或手機APP輕松實現對吊扇的各種功能控制，如遠程開啟/關閉吊扇、調節轉速、控制LED燈開關等。

此外，一些高級的控制功能，如定時控制、風速模式切換（自然風、睡眠風等）以及與其他智能家居設備的聯動控制，也能夠通過該方案得以實現。

三、總結

在智能家居領域，該驅動方案的無線通訊和智能控制功能可以方便地與其他智能家居設備進行集成和聯動控制。例如，與智能空調、智能窗簾、智能傳感器等設備協同工作，實現自動化的場景模式控制，為用戶打造更加便捷、舒適、智能的家居生活體驗。其利天下的這款無刷吊扇驅動方案，以其先進的無感 FOC控制技術、自適應技術、豐富的功能和完善的系統設計，為吊扇行業帶來了全新的技術解決方案。
