1. MODBUS簡介

MODBUS是一項應用層報文傳輸協議，用于在通過不同類型的總線或網絡連接的設備之間的客戶機/服務器通信。Modbus比其他通信協議使用的更廣泛的主要原因是因?yàn)樗_發表并且無版權要求；而且易于部署和維護；對供應商來說，修改移動本地的比特或字節沒有很多限制。

1.1 協議版本與內容

Modbus協議目前存在用于串口、以太網以及其他支持互聯網協議的網絡的版本。

大多數Modbus設備通信通過串口EIA-485物理層進行。對于串行連接，存在兩個變種，它們在數值數據表示不同和協議細節上略有不同。MODBUS模式分為三類，一種模式是RTU（遠程終端設備)，另一種模式是ASCII（美國信息交換碼），第三種模式為TCP(運行在以太網上的協議)?！綧odbus RTU】是一種緊湊的，采用二進制表示數據的方式(Modbus協議上規定，且默認模式必須是RTU，ASCII作為選項)，【Modbus ASCII】是一種人類可讀的，冗長的表示方式。這兩個變種都使用串行通信（serial communication）方式。對于通過TCP/IP（例如以太網）的連接，存在多個【Modbus/TCP】變種，這種方式不需要校驗和計算。對于所有的這三種通信協議在數據模型和功能調用上都是相同的，只有封裝方式是不同的。

1.2 通信和設備

Modbus協議是一個master/slave架構的協議。有一個節點是master節點，其他使用Modbus協議參與通信的節點是slave節點。每一個slave設備都有一個唯一的地址。在串行和MB+網絡中，只有被指定為主節點的節點可以啟動一個命令（在以太網上，任何一個設備都能發送一個Modbus命令，但是通常也只有一個主節點設備啟動指令）。

一個ModBus命令包含了打算執行的設備的Modbus地址。所有設備都會收到命令，但只有指定位置的設備會執行及回應指令（地址0例外，指定地址0的指令是廣播指令，所有收到指令的設備都會運行，不過不回應指令）。所有的Modbus命令包含了檢查碼，以確定到達的命令沒有被破壞?；镜腗odBus命令能指令一個RTU改變它的寄存器的某個值，控制或者讀取一個I/O端口，以及指揮設備回送一個或者多個其寄存器中的數據。

1.3 MODBUS使用要點

通過以上敘述可知，使用Modubs需要時刻圍繞以下幾點：

Modbus是主從方式通信,不能同步進行通信；

主機不發送，總線上就沒有數據通信；

設備必須要有RTU協議,這是Modbus協議上規定的；

基本流程如下

發送：從機的地址+功能碼+寄存器的地址+寄存器地址的個數+校驗碼

回復：從機的地址+功能碼+要發送給主機數據的字節數+數據+校驗碼

我司的easyeai-api軟件開源庫將復雜的報文格式、收發操作做了統一的封裝，為客戶提供簡單便捷的調用方式實現Modubs通訊功能。

2. 快速上手

如果您初次閱讀此文檔，請閱讀：《入門指南/源碼管理及編程介紹/源碼工程管理》，按需管理自己工程源碼（注：此文檔必看，并建議采用【遠程掛載管理】方式，否則有代碼丟失風險?。。。?。

2.1 源碼工程下載

先在PC虛擬機定位到nfs服務目錄，再在目錄中創建存放源碼倉庫的管理目錄：

cd ~/nfsroot
mkdir GitHub
cd GitHub

再通過git工具，在管理目錄內克隆遠程倉庫（需要設備能對外網進行訪問）

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-3576.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

2.2 開發環境搭建

通過adb shell進入板卡開發環境，如下圖所示。

通過以下命令，把nfs目錄掛載上nfs服務器。

mount -t nfs -o nolock : /home/orin-nano/Desktop/nfs/

2.3 例程編譯

然后定位到nfs的掛載目錄，再在目錄中創建存放源碼倉庫的管理目錄：

cd /home/orin-nano/Desktop/nfs/GitHub

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-3576/Demos/common-modbus/
./build.sh

2.4 例程運行及效果

進入Release目錄，執行下方命令，運行示例程序：

cd Release
./test-modbus_tcp_master &
./test-modbus_tcp_slave

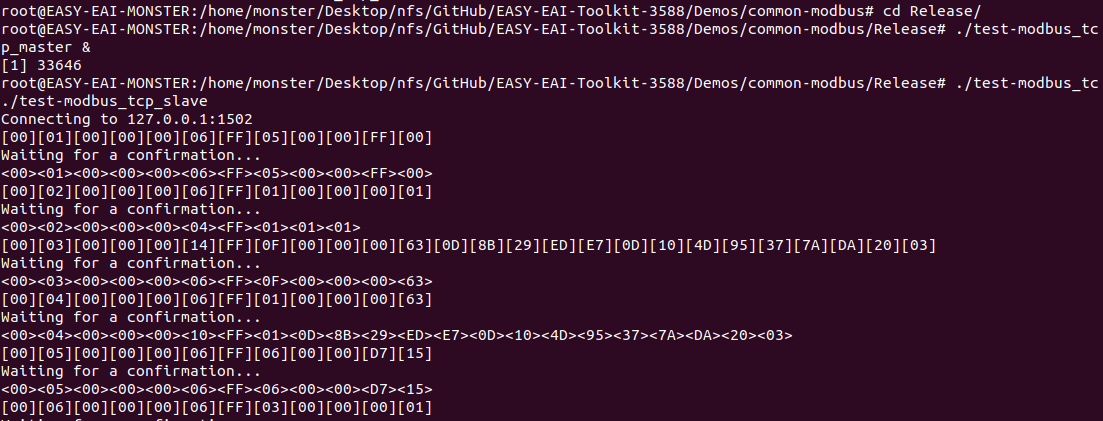

TCP模式執行效果如下所示：

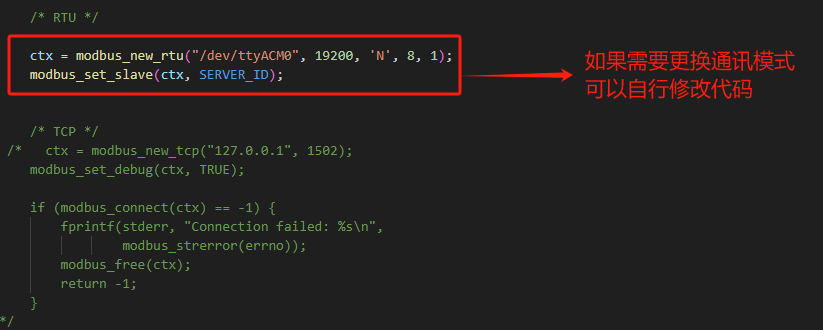

如果需要更換RTU模式可自行修改代碼

代碼路徑：EASY-EAI-Toolkit-3576/Demos/common-modbus/ test-modbus_tcp_slave.c

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. MODBUS庫函數說明

本章節介紹EASY EAI的MODBUS庫函數的使用方法。

3.1 引用方式

EASY EAI api庫位于本倉庫的easyeai-api目錄中。為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

API源代碼路徑為EASY-EAI-Toolkit-3576/easyeai-api/common/modbus/。用戶可通過源代碼了解接口實現，甚至可對源碼進行修改。

3.2 創建實例

以TCP方式創建Modbus實例，并初始化：

modbus_t* modbus_new_tcp(const char *ip, int port);

具體介紹如下所示。

3.3 設置從機ID

設置從機ID的函數原型為：

void modbus_set_slave(modbus_t *ctx, int slave);

具體介紹如下所示。

3.4 和從機進行連接

和從機建立連接的函數原型為：

void  modbus_connect(modbus_t *ctx);

具體介紹如下所示。

3.5 寄存器進行操作，功能碼對應函數

3.5.1 讀取線圈狀態，可讀取多個連續線圈的狀態（對應功能碼為0x01）

int modbus_read_bits(modbus_t *ctx, int addr, int nb, uint8_t *dest);

具體介紹如下所示。

3.5.2 讀取輸入狀態，可讀取多個連續輸入的狀態（對應功能碼為0x02）

int  modbus_read_input_bits(modbus_t *ctx, int addr, int nb, uint8_t *dest);

具體介紹如下所示。

3.5.3 讀取保持寄存器的值，可讀取多個連續保持寄存器的值（對應功能碼為0x03）

int  modbus_read_registers(modbus_t *ctx, int addr, int nb, uint16_t *dest);

3.5.4 讀輸入寄存器的值，可讀取多個連續輸入寄存器的值（對應功能碼為0x04）

int   modbus_read_input_registers(modbus_t *ctx, int addr, int nb, uint16_t *dest);

具體介紹如下所示。

3.5.5 寫入單個線圈的狀態（對應功能碼為0x05）

int  modbus_write_bit(modbus_t *ctx, int addr, int status);

具體介紹如下所示。

3.5.6 寫入多個連續線圈的狀態（對應功能碼為15）

int  modbus_write_bits(modbus_t *ctx, int addr, int nb, const uint8_t *src);

具體介紹如下所示。

3.5.7 寫入單個寄存器（對應功能碼為0x06）

int  modbus_write_register(modbus_t *ctx, int addr, int value);

具體介紹如下所示。

3.5.8 寫入多個連續寄存器（對應功能碼為16）

int  modbus_write_registers(modbus_t *ctx, int addr, int nb, const uint16_t *src);

具體介紹如下所示。

3.6 關閉套接字

關閉套接字函數原型為：

void  modbus_close(modbus_t *ctx);

具體介紹如下所示。

3.7 釋放實例

和從機建立連接的函數原型為：

void  modbus_free(modbus_t *ctx);

具體介紹如下所示。

4. 使用實例

示例主機代碼路徑EASY-EAI-Toolkit-3576/Demos/common-modbus/ test-modbus_tcp_master.c。

示例從機代碼路徑EASY-EAI-Toolkit-3576/Demos/common-modbus/ test-modbus_tcp_slave.c。
