1. 二維碼簡介

二維碼又稱二維條碼，常見的二維碼為QR Code，QR全稱Quick Response，是一個近幾年來移動設備上超流行的一種編碼方式，它比傳統的Bar Code條形碼能存更多的信息，也能表示更多的數據類型。

二維碼一共有40個尺寸。官方叫版本Version。Version 1是21 x 21的矩陣，Version 2是 25 x 25的矩陣，Version 3是29的尺寸，每增加一個version，就會增加4的尺寸，公式是：(V-1)*4 + 21（V是版本號） 最高Version 40，(40-1)*4+21 = 177，所以最高是177 x 177 的正方形。

二維碼有一定的糾錯能力，糾錯碼主要是通過Reed-Solomon error correction（里德-所羅門糾錯算法）來實現的。

二維碼結構：

2. 快速上手

如果您初次閱讀此文檔，請閱讀：《入門指南/源碼管理及編程介紹/源碼工程管理》，按需管理自己工程源碼（注：此文檔必看，并建議采用【遠程掛載管理】方式，否則有代碼丟失風險?。。。?/p>

2.1 源碼工程下載

先在PC虛擬機定位到nfs服務目錄，再在目錄中創建存放源碼倉庫的管理目錄：

cd ~/nfsroot
mkdir GitHub
cd GitHub

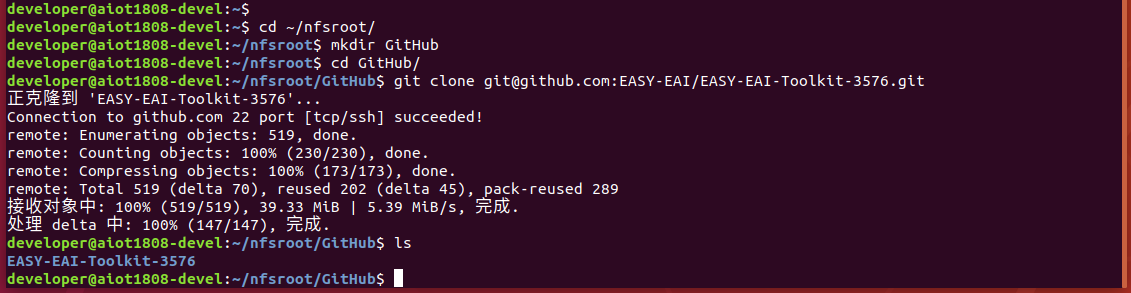

再通過git工具，在管理目錄內克隆遠程倉庫（需要設備能對外網進行訪問）

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-3576.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

2.2 開發環境搭建

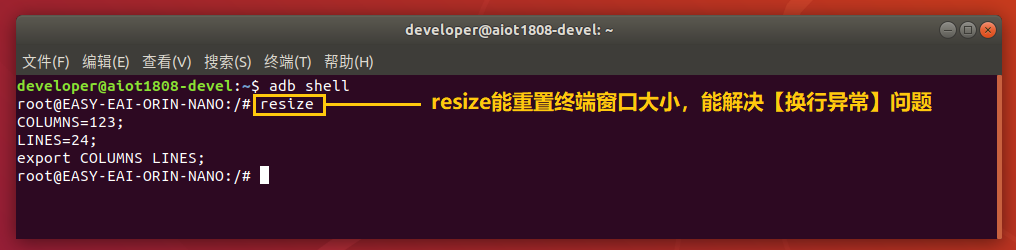

通過adb shell進入板卡開發環境，如下圖所示。

通過以下命令，把nfs目錄掛載上nfs服務器。

mount -t nfs -o nolock : /home/orin-nano/Desktop/nfs/

2.3 例程編譯

然后定位到nfs的掛載目錄，再在目錄中創建存放源碼倉庫的管理目錄：

cd /home/orin-nano/Desktop/nfs/GitHub

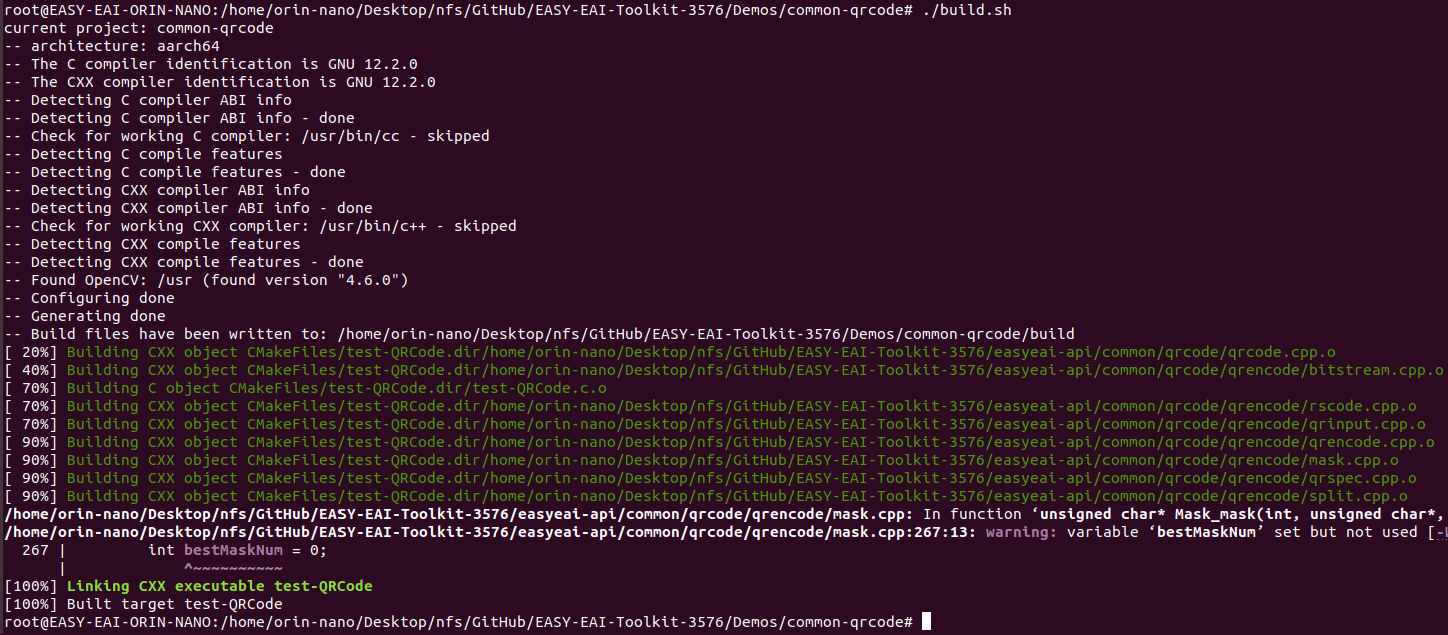

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-3576/Demos/common-qrcode/
./build.sh

2.4 例程運行及效果

執行下方命令，運行示例程序：

./Release/test-QRCode

執行效果如下所示。

測試程序運行后會生成一張名為“QRCode.png”的圖片，如下所示。

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. 二維碼生成API說明

EASY EAI api封裝了二維碼生成工具，只需傳入信息即可生成二維碼圖片，方便用戶生成自身應用的二維碼圖片。

3.1 引用方式

EASY EAI api庫位于本倉庫的easyeai-api目錄中。為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

API源代碼路徑為EASY-EAI-Toolkit-3576/easyeai-api/common/qrcode/。用戶可通過源代碼了解接口實現，甚至可對源碼進行修改。

3.2 二維碼生成操作

二維碼生成函數原型如下所示。

long StrToQRCode(const char *file, const char *pStr);

具體介紹如下所示。

3.3 二維碼操作API案例

示例代碼路徑為EASY-EAI-Toolkit-3576/Demos/common-qrcode/test-QRCode.c。

StrToQRCode(QRCODE_PATH, "hello! my name is EasyEai-api !");
