LVGL(Light and Versatile Graphics Library)是一個免費的開源圖形庫，旨在為各種微控制器（MCU）和微處理器（MPU）創建美觀的用戶界面（UI）。LVGL可以在占用很少資源的前提下，實現絲滑的動畫效果和平滑滾動的高級圖形，具有輕量化、跨平臺可用性、易于移植、操作友好以及免費使用等諸多優勢。

OK3506J-S開發板移植了最新9.2版本的LVGL，支持多種屏幕構件以及鼠標、鍵盤、觸摸等多種輸入方式， 能夠帶來更加友好的操作界面；同時，啟動速度也大幅提升，經過Demo測試，啟動時間僅需2秒左右，CPU占用為8%~17%。

1、OK3506J-S開發板介紹

OK3506J-S開發板基于瑞芯微RK3506J處理器開發設計，采用ARM 3*Cortex-A7+Cortex-M0架構，具有低成本、低功耗、高效能的特點，專為智能語音交互、音頻輸入/輸出處理、圖像輸出處理等數字多媒體應用而設計。

2、LVGL簡介

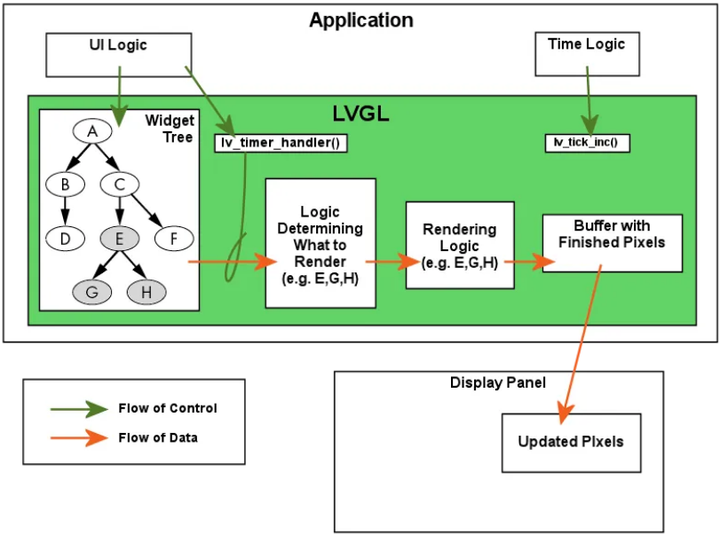

(1) LVGL數據流

我們可以為每個屏幕創建一個顯示盤(lv_display)，在其上創建屏幕小部件，將小部件添加到這些屏幕上。

如果要處理觸摸、鼠標、鍵盤等輸入時間，需要為它們創建一個Input Device；Tick接口告訴LVGL現在是什么時間；計時器處理器驅動LVGL的計時器，依次執行LVGL所有與時間相關的任務。

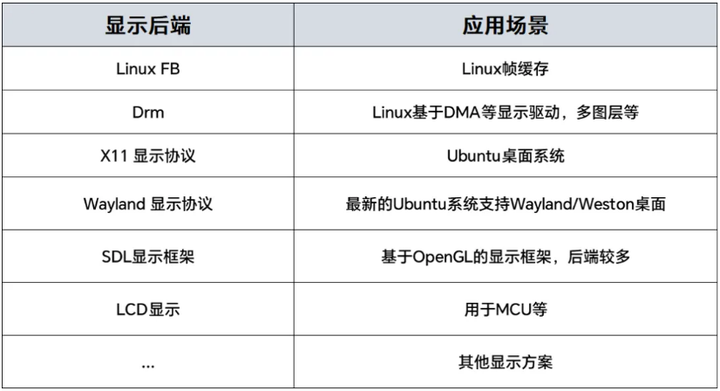

(2) LVGL數據流支持的顯示后端

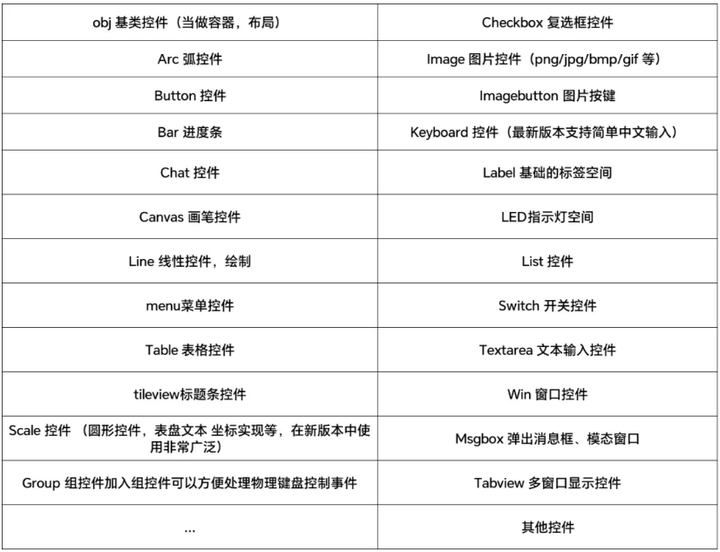

(3) 常用的顯示控件

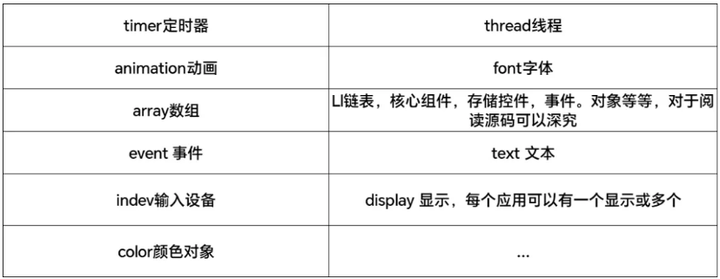

(4) 常用的組件

(5) 常用的布局

3、LVGL案例展示

飛凌嵌入式在OK3506J-S開發板上移植了一套Ebike screem的Demo，使用按鈕、頁面跳轉等基本組件配合自定義繪制的背景圖片制作出炫酷的儀表盤，可以逼真地模擬電助力自行車的屏幕界面，并展示出速度Speed、電池Battery、時間Time、地圖Map等豐富的信息。
