用Labview寫一個電子稱的485串口程序

關鍵詞：Labview +串口程序

232、485串口通訊是最常見的儀器儀表通訊方式之一，本文詳細介紹，用Labview編寫一個電子秤的485串口程序.

一.前面板的編寫

串口指示燈：如圖，當串口通訊正常時，通訊等亮（綠色），BOOL控件。

串口指示窗口：當串口通訊正常時，顯示：串口on，字符串控件。

數字顯示窗口：顯示電子秤的讀數，112.345，字符串控件。

時間顯示窗口：顯示當前時間，16:56:25，字符串控件。

單位顯示窗口：單位：g，字符串控件。

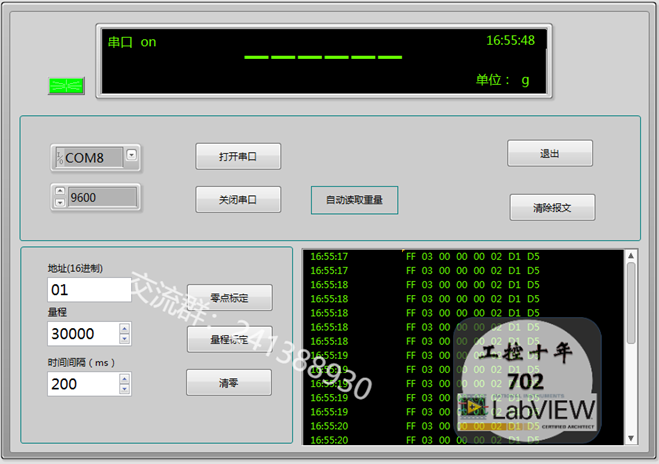

圖1：電子秤的前面板

報文顯示窗口：顯示時間和報文，用于實時看到電子秤的報文顯示，用表格控件顯示。

圖2：電子秤的前面板

二.各個功能的實現

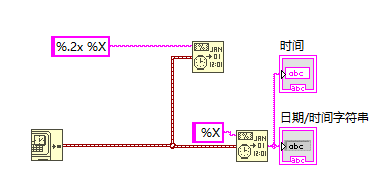

系統時間的顯示

系統時間的顯示

按鈕的禁用和變灰操作

當串口打開時：串口打開按鈕需要變灰和禁用，當串口關閉時：串口關閉和零點標定等按鈕需要禁用變灰。

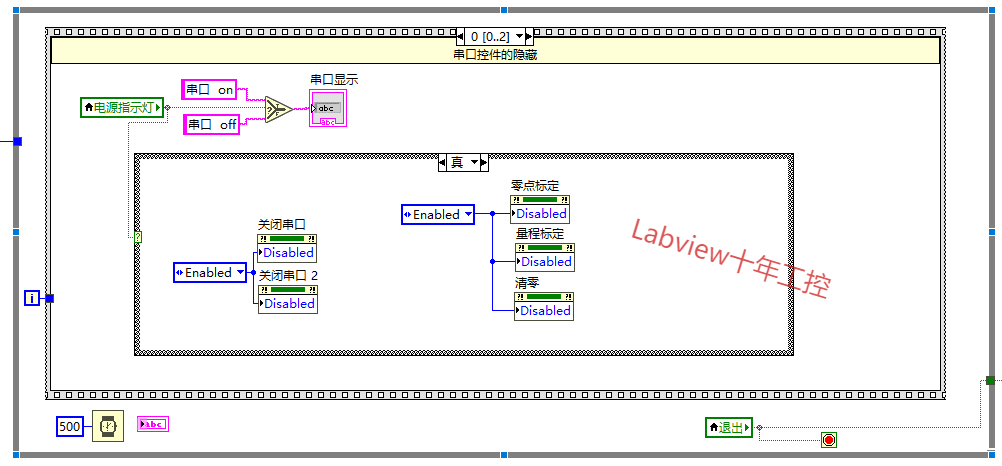

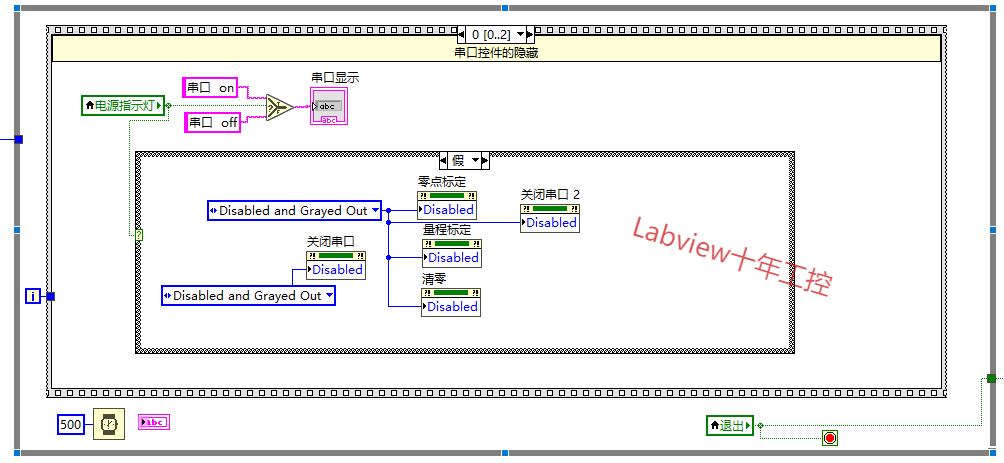

如圖所示，通過對對應按鈕的屬性節點的操作，完成相對應的功能，需要其變灰和隱藏時，寫入禁用變灰，需要其有效時，寫入Enabled值即可。

按鈕禁用變灰處理 按鈕禁用變灰處理

打開串口和關閉串口的操作

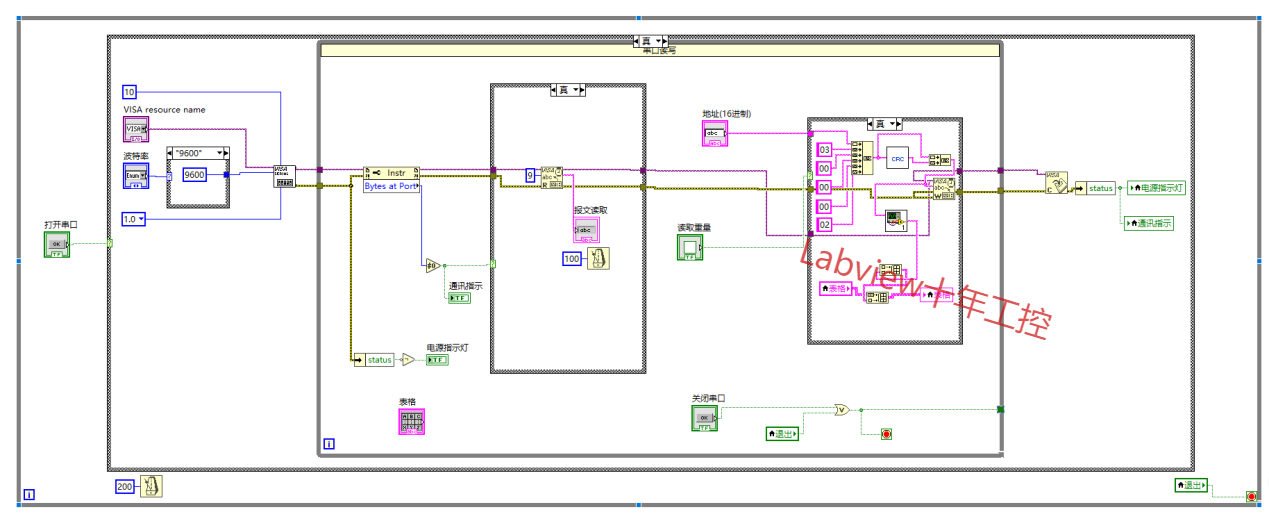

打開串口和關閉串口可以通過狀態機+消息隊列+串口的對象化編程來實現，本文要實現的功能比較簡單，介紹一種簡單的方式。通過條件結構和循環來實現。

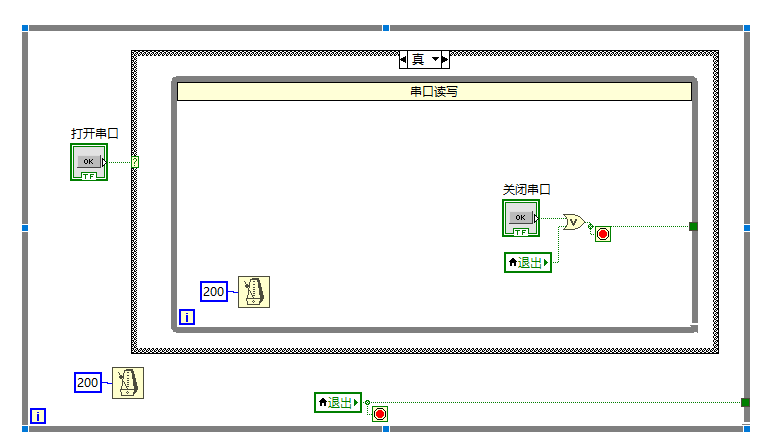

通過循環和條件結構的嵌套，即可完成打開串口和關閉串口的功能實現。這種框架的弊端在于，處理錯誤時比較費事。用消息隊列狀態機來實現，就會很好的處理一些串口錯誤的發生，后期會講到。

串口讀寫及配置

如圖所示，串口的配置比較簡單，本電子秤的配置為：9600 N 8 1。如圖配置皆可。沒什么可講的。

如圖所示，報文的讀取是通過VISA讀取VI來實現的，指定需要讀取的字節數即可，沒什么好講的，需要說的是，需要把讀取放入條件結構中，然后放一個讀取字節數的屬性節點來檢測讀取到的報文，當緩沖區有報文時再觸發讀取VISA來讀取。如果沒有這個結構，讀取VISA VI將一直等待，直到指定的字節數再讀取出來。

如圖所示，報文的吸入是通過VISA寫入 VI來實現的，需要寫入時觸發條件結構把報文發出即可。

著重需要說明的是報文的處理。

寫入報文的處理

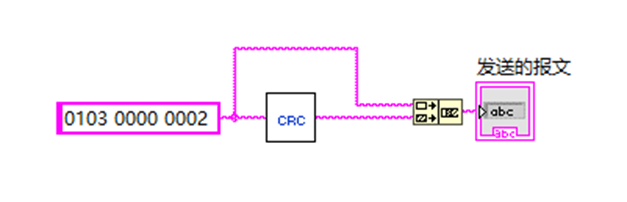

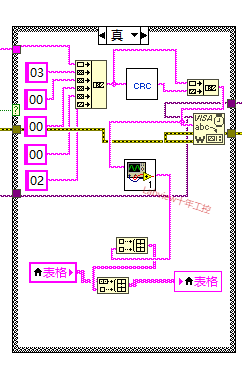

如圖所示，讀取重量的報文為 01 03 00 00 00 02 XX，剛?cè)腴T時，不需要去理解特定的報文結構，有些報文時是標準格式，有些報文是自定義的，只需要直到這么發出去，電子秤就會返回重量報文。本條報文01是地址，03是功能碼，00 00寄存器地址，后面的XX表示CRC檢驗碼。需要注意的是，都是16進制。把幾個16進制字節用字符串連接VI連接起來發出去即可。

如果報文時固定的，直接用一個字符串產量發出去即可。

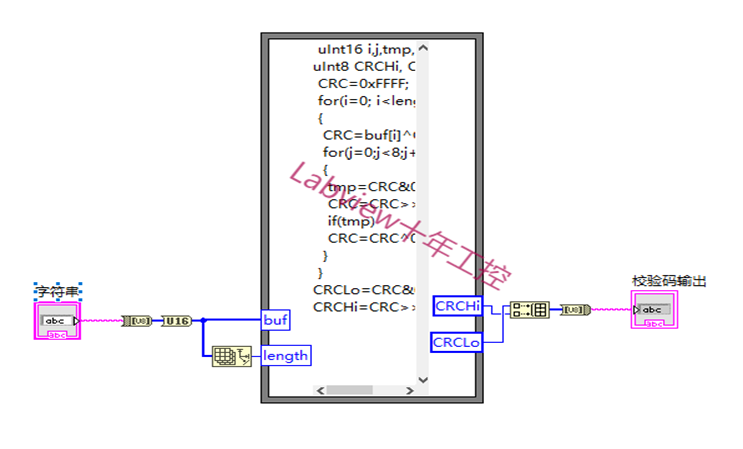

如圖所示的CRC檢驗子VI是本作者（Labview十年工控702）自己用公式節點寫的，需要的可以留言。

16進制報文的正常顯示

如圖所示，因?yàn)閷懭雸?bào)文為16進制，要在表格控件中正常顯示，需要轉換一下。

讀取報文的處理

讀取報文的處理，主要就是把需要的數據解析出來， Labview讀取出來的報文是十六進制的字符串格式。

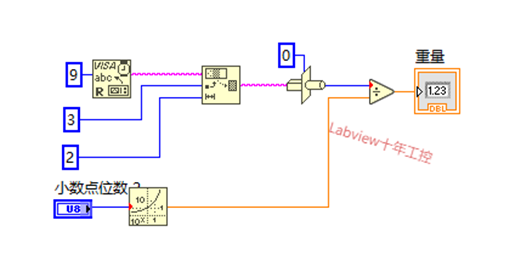

如本文介紹的這種，一條報文只有一個數據的，可以把需要的字符串截取出來，用強制轉換VI轉換成16位的U16數據，然后轉換成需要的帶小數點的實數數據即可。

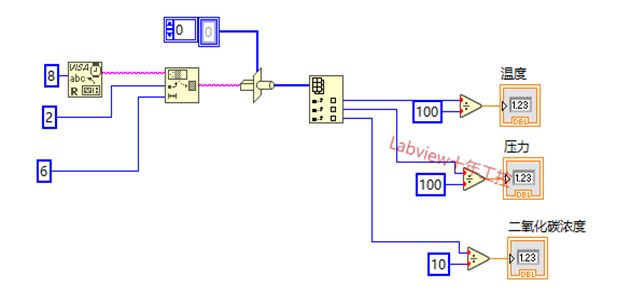

如果是一條報文里面有好幾個數據，比如XX XX 01 02 03 04 05 06 XX XX這條報文里面01 02表示溫度，03 04表示壓力，05 06表示二氧化碳濃度。可以用上的方法，先截取在轉換。也可以批量處理更簡單便利一些，先截取6個字節，然后轉成U16數組，然后通過索引的方式處理數據。

報文的校驗和亂碼的處理

在實際項目中，經常會遇到報文錯位和亂碼的情況。尤其是一些儀器儀表抗干擾能力比較弱的時候。此時所有解析出來的數據都是錯位的，都是錯的。這時候就需要來校驗和亂碼處理了。

在解析報文時，加一個判斷即可，可以用地址+功能碼判斷，也可以用CRC判斷。作者（Labview十年工控702）喜歡簡單一點，直接用前兩個字節來判斷即可。只有判斷報文沒亂時再解析，如果判斷出來報文有誤，清空緩沖區即可。

有其余問題，請加群交流。需要CRC校驗源碼和16進制轉字符串顯示源碼的，請留言或加群交流。Labview項目分享Q群：241388930
