TPS74701-Q1 低壓差 （LDO） 線性穩壓器為各種應用提供易于使用、強大的電源管理解決方案。用戶可編程的軟啟動通過減少電容浪涌電流將輸入電源上的應力降至最低，而單調啟動專為為許多不同類型的處理器和 ASIC 供電而設計。使能輸入和電源就緒輸出允許使用外部穩壓器輕松排序，從而允許配置滿足具有特殊啟動要求的廣泛應用的排序要求的解決方案。
*附件：具有可編程軟啟動功能的 TPS74701-Q1 汽車級 500mA 低壓差線性穩壓器 數據表.pdf

精密基準和誤差放大器在負載、線路、溫度和工藝范圍內提供 0.95% 的精度。該器件在使用大于或等于 2.2 μF 的任何類型的電容器時都能保持穩定，并且完全符合 AEC-Q100 標準。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• V OUT 范圍：0.8 V 至 3.6 V
• V IN 范圍：0.8 V 至 5.5 V
• V 偏置范圍：2.7 V 至 5.5 V
• 低壓差：500 mA 時為 20 mV（典型值），V 偏置 = 5 V
• 電源就緒 （PG） 輸出允許電源監控或為其他電源提供排序信號
• 線路、負載和溫度范圍內的精度為 0.95%
• 可編程軟啟動提供線性電壓啟動
• V 偏置允許低 V IN作和良好的瞬態響應
• 可使用 2.2 μF ≥的任何輸出電容器保持穩定
• 采用小型 3mm × 3mm 10 引腳 VSON 封裝

參數

方框圖

一、產品概述

• ?型號?：TPS74701-Q1
• ?類型?：汽車級500mA低壓差線性穩壓器
• ?特點?：
  • AEC-Q100認證，適用于汽車應用
  • 可編程軟啟動功能
  • 輸出電壓范圍：0.8V至3.6V
  • 輸入電壓范圍：0.8V至5.5V
  • 低壓差：典型值20mV（500mA輸出，V_BIAS=5V）
  • 電源良好（PG）輸出，用于電源監控或供電時序控制
  • 0.95%的精度（負載、線路和溫度范圍內）

二、電氣特性

• ?輸出電壓范圍?：0.8V至3.6V
• ?輸入電壓范圍?：0.8V至5.5V
• ?V_BIAS電壓范圍?：2.7V至5.5V
• ?壓差電壓?：典型值20mV（500mA輸出）
• ?靜態電流?：在關機狀態下小于1μA
• ? 電源抑制比（PSRR） ?：
  • V_IN到V_OUT：76dB（1kHz）
  • V_BIAS到V_OUT：59dB（1kHz）
• ?輸出噪聲電壓?：20μV RMS（100Hz至100kHz，新芯片）
• ?軟啟動時間?：可通過外部電容調節，典型值為18ms（0.01μF電容）

三、熱特性

• ? 熱阻（θJA） ?：41.5°C/W（DRC封裝）
• ?最大結溫?：150°C（新芯片）

四、封裝與尺寸

• ?封裝類型?：10引腳VSON（3mm×3mm）

五、保護功能

• ?過流保護?
• ?熱保護?：當結溫達到約160°C時，輸出關閉；當結溫降至約140°C時，輸出恢復
• ?反向電池保護?

六、應用信息

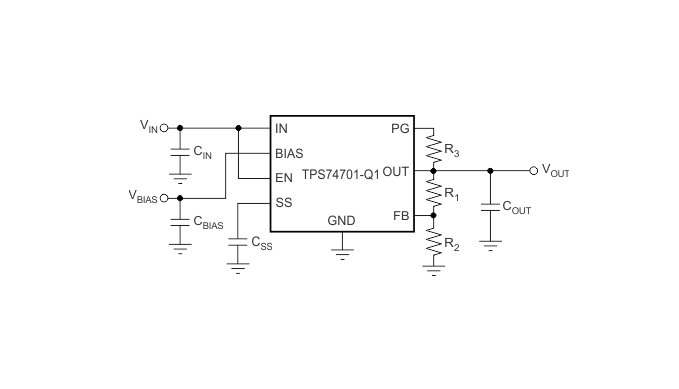

• ?典型應用?：汽車音響、信息娛樂系統、車載攝像頭等
• ?軟啟動功能?：通過外部電容實現可編程的電壓控制軟啟動，減少啟動時的電容性涌入電流，適合為FPGA、DSP等處理器供電
• ?電源良好（PG）輸出?：用于電源監控，當輸出電壓低于設定閾值時，PG引腳輸出低電平

七、布局與熱設計指南

• ?布局建議?：
  • 輸入和輸出電容應盡可能靠近穩壓器引腳
  • 熱焊盤應連接到地平面以優化散熱
• ?熱設計?：提供了不同PCB銅面積下的熱阻數據，用于估算結溫

八、文檔與支持

• 提供數據表、技術文檔、工具和社區支持鏈接
• 可通過TI網站接收文檔更新通知
