RZ/A1M 系列微處理器單元（MPU）功能齊全，配備運行頻率為 400MHz 的 Arm? Cortex?-A9 內核以及 5MB的片上靜態隨機存取存儲器（SRAM）。憑借 5MB 的片上 SRAM，RZ/A1M 無需外部存儲器，就能支持兩臺分辨率為WSVGA（1024×600）的顯示器，或者一臺分辨率為 WXGA（1280×800）的顯示器。RZ/A1M能夠?qū)崿F(xiàn)極為緊湊的嵌入式設計，而且無需擔心存儲器的采購問題以及存儲器的停產問題。使用 RZ/A1M，你可以像設計微控制器（MCU）那樣設計嵌入式系統，同時獲得400MHz Arm? Cortex?-A9 MPU 的性能。它支持Linux、實時操作系統（RTOS）或裸機運行，是設計緊湊且高性能的智能物聯網終端設備的理想器件。該產品提供不同尺寸的四方扁平封裝（QFP）和球柵陣列封裝（BGA），以支持靈活的電路板布局，并且配備SDRAM 接口，可將外部存儲器擴展至 128MB。

*附件：帶5MB片內RAM的RTOS微處理器RZA1M數據手冊.pdf

特性

• 中央處理器（CPU）：Cortex-A9 內核，最高運行頻率 400 兆赫茲（MHz）
• 電壓：3 伏特（V）至 3.6 伏特（V）封裝：324 引腳細間距球柵陣列封裝（FBGA）、256 引腳低引腳數球柵陣列封裝（LFBGA）、256 引腳低引腳數四方扁平封裝（LFQFP）
• 內存：靜態隨機存取存儲器（SRAM）最大 5 兆字節（MB）
• 定時器：32 位定時器（通道）×2、16 位定時器（通道）×5、看門狗定時器（通道）×1、電機控制脈沖寬度調制（PWM）定時器 ×8
• 脈沖寬度調制（PWM）：PWM 輸出 ×16、三相 PWM 輸出功能
• 模擬功能：12 位模數轉換器（通道）×8
• 其他：鎖相環（PLL）、實時時鐘（RTC）、上電復位

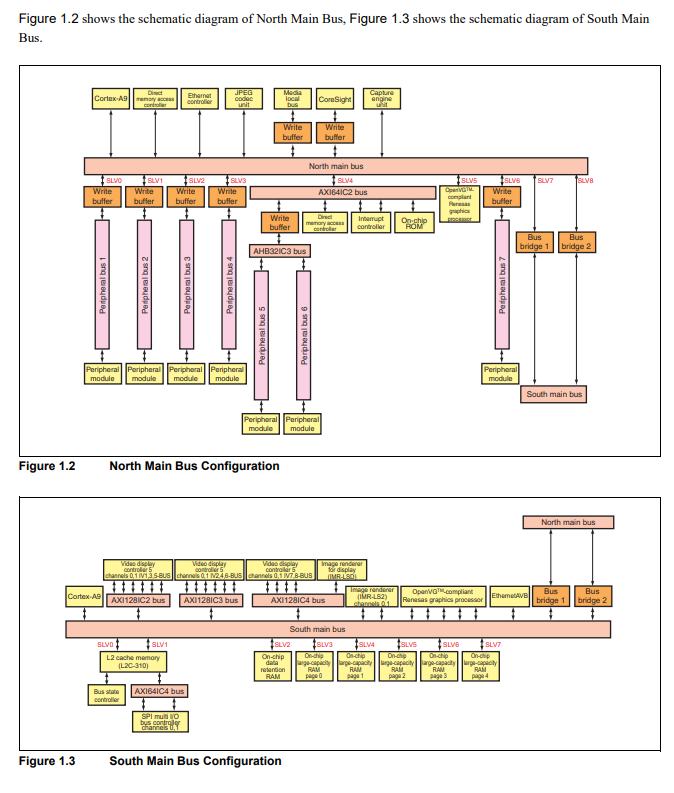

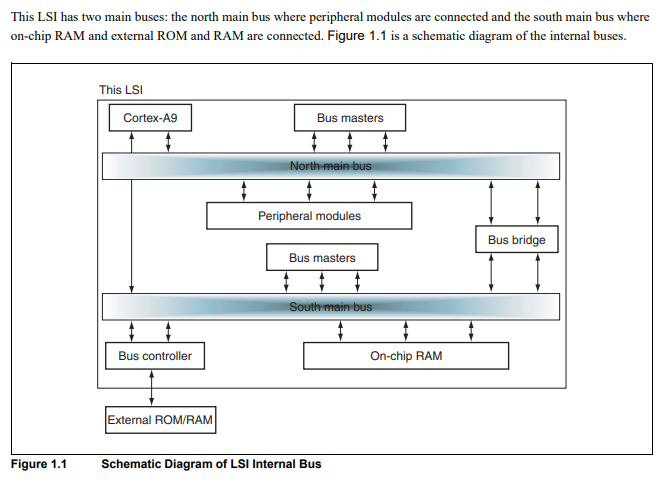

RZ/A1M框圖

方框圖

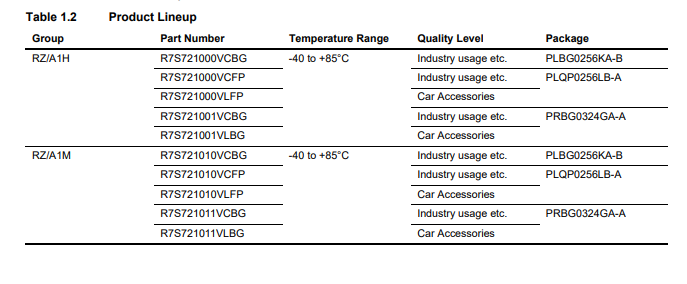

產品陣容
