在信息技術深度演進的新時代背景下,工業自動化設備、智能汽車及消費電子產品正加速向智能化、互聯化方向轉型。這一變革浪潮對核心半導體器件提出了多維升級需求,特別是在信號處理效率、系統兼容性、運行穩定性及安全防護等方面形成了更高技術標準。
艾為匠心打造的邏輯系列芯片,憑借低功耗、低傳輸延時、高驅動能力以及可靠性高等顯著優勢,成為眾多應用場景的理想之選。
產品矩陣與應用場景
該系列芯片廣泛適配于工業設備,AV 接收器、通信設備、筆記本電腦、無線設備、便攜式媒體播放器等物聯網(IOT)及消費電子領域。該系列涵蓋四大基礎邏輯門電路解決方案,多款產品各具特色。
AWS74LVC1G14 是單路施密特輸入反相器
AWS74LVC1G17 為單路施密特輸入緩沖器
AWS74LVC1G32 是單路雙輸入或門
AWS74LVC1G125 屬于三態輸出緩沖器
這些芯片均具備寬工作電壓范圍,可在1.65V 至 5.5V的電壓區間穩定運行,同時兼?zhèn)涞凸?、高驅動能力(?4mA@VCC=3V)、低傳輸延時等優異性能。
AWS74LVC1G14/17/32/125功能框圖

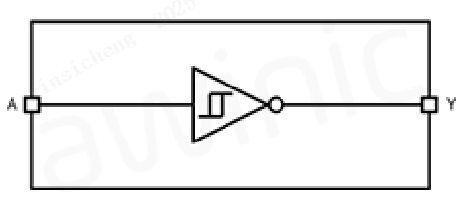

圖1 AWS74LVC1G14功能框圖

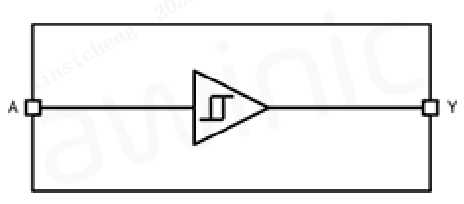

圖2AWS74LVC1G17功能框圖

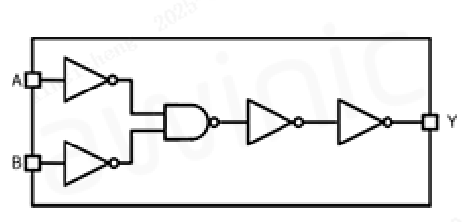

圖3AWS74LVC1G32功能框圖

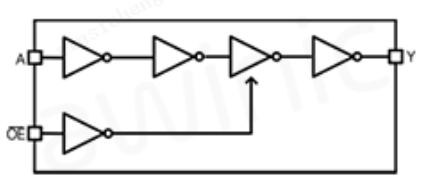

圖4 AWS74LVC1G125功能框圖
AWS74LVC1G14/17/32/125主要參數
寬工作電壓范圍:1.65V~5.5V
低功耗
輸入電壓高達 5.5V
IOFF 支持電源掉電模式
低傳輸延時:
AWS74LVC1G14:3.3ns @ VCC=3.3V
AWS74LVC1G17:3.7ns @ VCC=3.3V
AWS74LVC1G32:3.5ns @ VCC=3.3V
AWS74LVC1G125:2.1ns @ VCC=3.3V
高輸出驅動:±24mA @ VCC=3V
工業級工作溫度范圍:-40℃~125℃
AWS74LVC1G14/17/32/125封裝

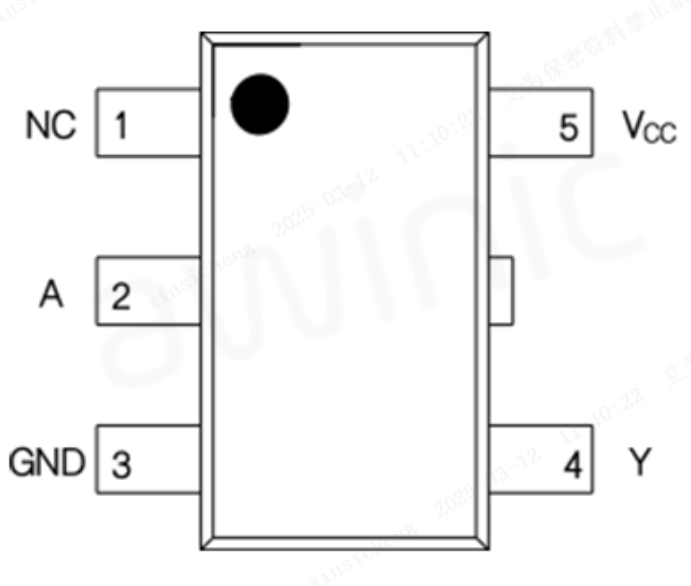

圖5 AWS74LVC1G14/17封裝圖

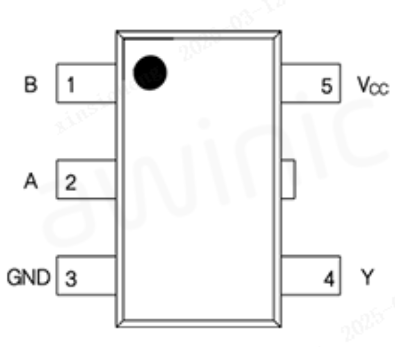

圖6AWS74LVC1G32封裝圖
圖7AWS74LVC1G125封裝圖
產品選型表

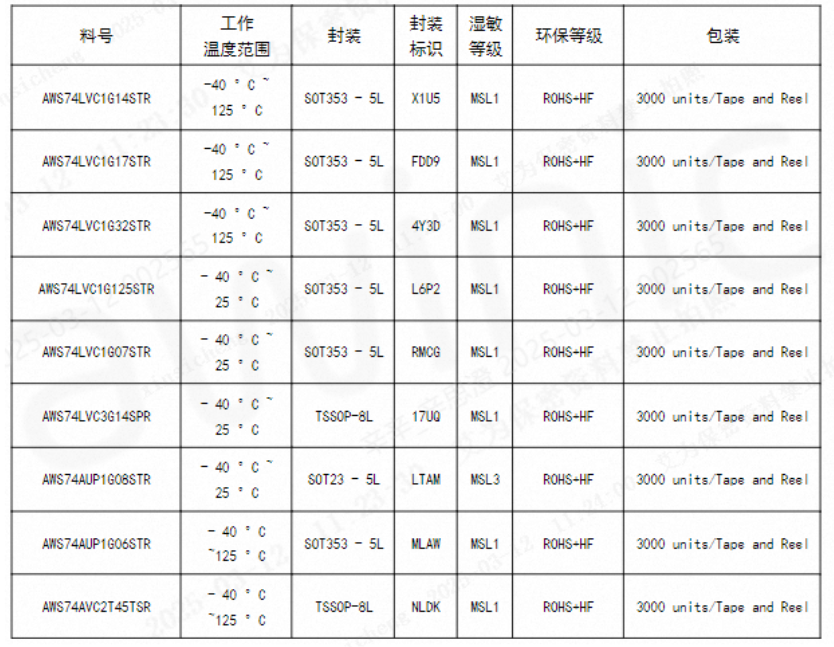

表1 產品選型表
結 語
艾為電子專注于高性能數模混合信號、電源管理、信號鏈等 IC 設計,掌握了核心的芯片設計技術。艾為運算放大器產品族會陸續推出多款擁有高壓、高精度、零漂移等性能的優質產品,致力于為客戶提供全面的產品及解決方案,持續為行業發展注入強勁動力。
-
