UCC35701/UCC35702 系列脈寬調制器適用于使用初級側控制的隔離式開關電源。它們可用于離線應用和 DC/DC 轉換器設計，例如分布式電源系統架構或用作電信電源。

這些器件具有低啟動電流，可實現高效的離線啟動，同時具有足夠的輸出驅動來切換超過 500kHz 的功率 MOSFET。
*附件：ucc25701 高級電壓模式脈寬調制器數據表.pdf

電壓前饋補償可在 5：1 的輸入范圍內運行，并在 4：1 范圍內對輸入電壓變化提供快速準確的響應。該器件還具有精確的伏秒箝位和最大占空比限制。

故障保護通過逐脈沖電流限制以及在發生可編程數量的重復故障后閉鎖的能力提供。

提供兩種 UVLO 選項。UCC35701系列的導通和關斷閾值為 13V/9V，UCC35702系列的閾值為 9.6V/8.8V。

UCC35701/2 和 UCC25701/2 采用 14 引腳 SOIC （D）、14 引腳 PDIP （N） 或 14 引腳 TSSOP （PW） 封裝。UCC15701/2 采用 14 引腳 CDIP （J） 封裝。

特性

• 700kHz 工作頻率
• 集成振蕩器 / 電壓前饋補償
• 精確的占空比限制
• 精確的伏秒箝位
• 光耦合器接口
• 故障計數關閉
• 故障閉鎖或自動關機
• 針對同步整流優化的軟停止
• 1A 峰值柵極驅動輸出
• 130μA 啟動電流
• 750μA 工作電流

參數

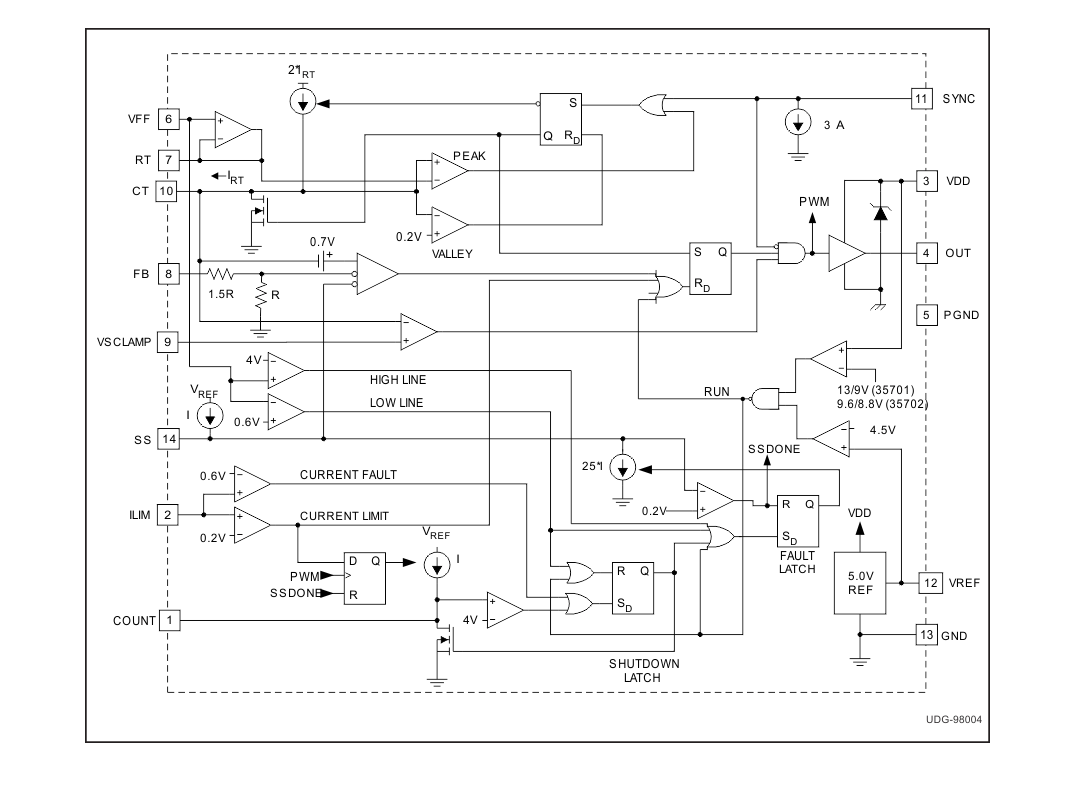

方框圖

1. 產品概述

UCC25701是一款高級電壓模式脈寬調制器（PWM），適用于隔離式開關電源，特別是初級側控制的應用。該器件可用于離線應用和DC/DC轉換器設計，如分布式電源系統架構或電信電源。

2. 主要特性

• ?低啟動電流?：支持高效離線啟動。
• ?高輸出驅動能力?：能夠切換超過500kHz的功率MOSFET。
• ?電壓前饋補償?：在5:1輸入范圍內工作，對輸入電壓變化提供快速準確響應。
• ?準確的伏秒鉗位和最大占空比限制?。
• ?故障保護?：包括脈沖逐脈沖電流限制和可編程重復故障后的鎖定關閉。
• ?兩種欠壓鎖定（UVLO）選項?：UCC35701系列為13V/9V，UCC35702系列為9.6V/8.8V。

3. 封裝選項

• 提供14引腳SOIC（D）、PDIP（N）或TSSOP（PW）封裝。

4. 電氣特性

• ?供電電壓?：最大15V，限流20mA。
• ?輸出電流?：DC時±180mA，脈沖（0.5ms）時±1.2A。
• ?工作溫度范圍?：–55°C至+150°C。
• ?啟動電流?：典型值為130μA。
• ?操作電流?：750μA。

5. 功能模塊

• ?振蕩器/電壓前饋補償?：集成振蕩器，提供電壓前饋補償。
• ?準確占空比限制和伏秒鉗位?：確保穩定的輸出電壓控制。
• ?光耦接口?：支持初級側控制應用。
• ?故障計數關閉?：在發生可編程數量的重復故障后鎖定關閉。
• ?軟停止?：優化同步整流應用。

6. 應用領域

• 離線應用
• DC/DC轉換器設計
• 分布式電源系統架構
• 電信電源

7. 典型應用電路

文檔中提供了典型應用電路圖，展示了如何配置外部元件以實現所需的電源轉換功能。

8. 設計資源

• 提供了詳細的引腳描述、功能框圖、應用信息和設計指南，幫助工程師快速上手并進行優化設計。

9. 封裝尺寸與材料

• 提供了詳細的封裝尺寸圖、引腳布局、焊盤示例和模板設計，便于PCB布局和制造。
