RAA215300 是一款高性能、低成本的 9 通道 PMIC，專為 32 位和 64 位 MCU 和 MPU 應用而設計。 該 PMIC 支持DDR3、DDR3L、DDR4 和 LPDDR4 內存供電接口。 內部補償穩壓器、內置實時時鐘（RTC）、32kHz 晶體振蕩器和鈕扣電池充電器為系統級模塊（SOM） 應用提供了高度集成、占地面積小的電源解決方案。 擴頻特性和超聲波模式為噪聲敏感型射頻和音頻應用提供了有效的解決方案。

*附件：支持DDR存儲器、內置充電器和RTC的RAA215300高性能9通道PMIC數據手冊.pdf

特性

• 輸入工作電壓范圍：2.7V 至 5.5V
• 6 個同步降壓穩壓器（支持 5A、3.5A、2x1.5A、1A、0.6A）
• 3 個 LDO（支持 2x300mA、50mA），支持旁路模式
• DDR 內存專用的 VTTREF
• 自動 PFM/PWM、FPWM 和超聲波模式，具有可選的 PWM fSW
• 內置 32kHz 晶體振蕩器（帶旁路）、RTC 和紐扣電池/超級電容充電器
• DVS 和睡眠模式
• 內部補償
• 擴頻
• I2C 串行接口（高達 1MHz）
• 內部可編程 NVM（EEPROM）
• 6 個可編程 MPIO
• 看門狗定時器
• 故障保護
• 無鉛（符合 RoHS）

應用

• MCU/MPU/SoC 消費電子和工業電源
• 鋰離子電池系統電源
• FPGA 系統電源
• 建筑/工廠自動化系統電源

RAA215300 -典型應用圖

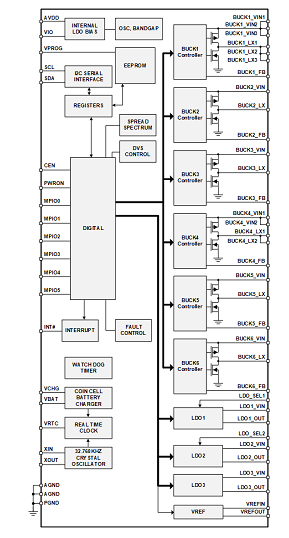

RAA215300 -框圖

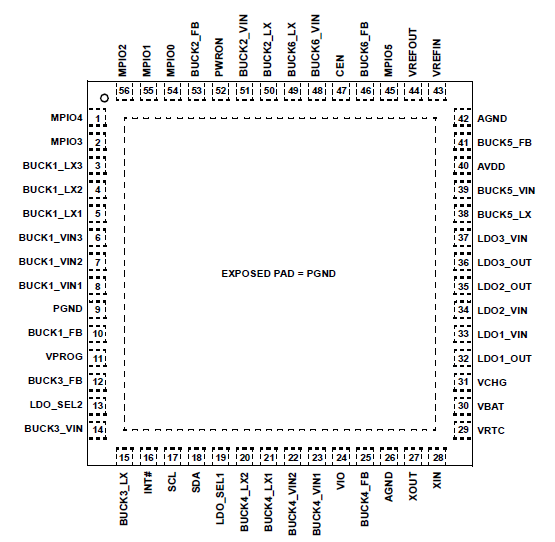

RAA215300引腳分配
