評估板簡介

創龍科技TL3576-EVM-S是一款基于瑞芯微RK3576J/RK3576高性能處理器設計的4核ARM Cortex-A72+ 4核ARM Cortex-A53 + ARM Cortex-M0國產工業評估板，Cortex-A72核心主頻高達2.2GHz，Cortex-A53核心主頻高達2.0GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。

核心板采用郵票孔(LCC) + 平面網格陣列(LGA)連接方式，經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出4路Ethernet、3路USB3.2、2路CAN-FD、2路RS485、PCIe 2.1等通信接口，同時引出MIPI CSI、LVDS OUT、MIPI DSI、DP(DisplayPort)、HDMI OUT、MIC IN、HP OUT、LINE IN等音視頻多媒體接口，支持三屏異顯、4K@60fps H.265/H.264視頻編碼、8K@30fps H.265/4K@60fps H.264視頻解碼，板載WiFi/Bluetooth二合一模塊，支持選配4G/5G模塊、NVMe固態硬盤、PLP斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

圖 1 評估板正面圖

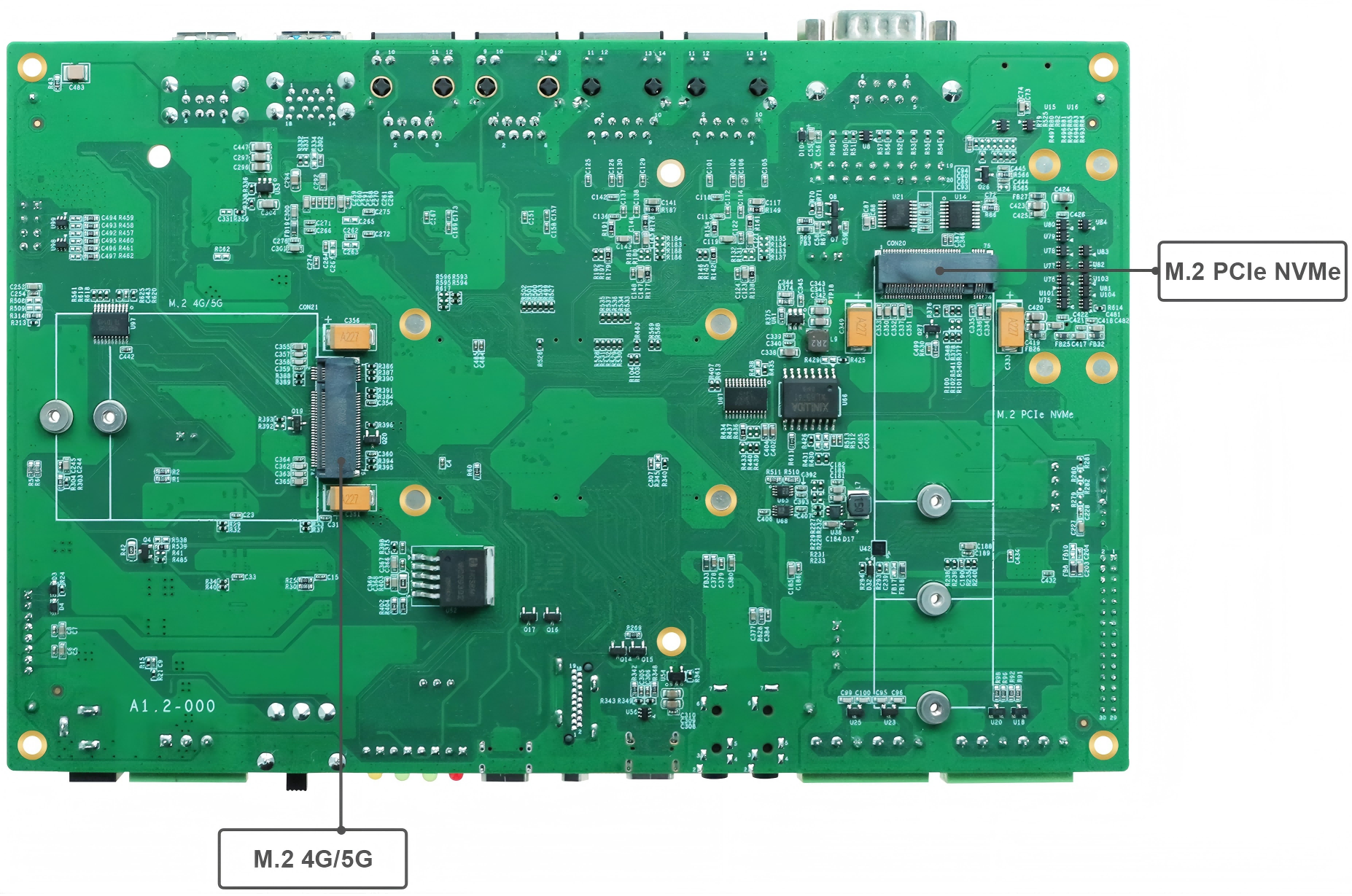

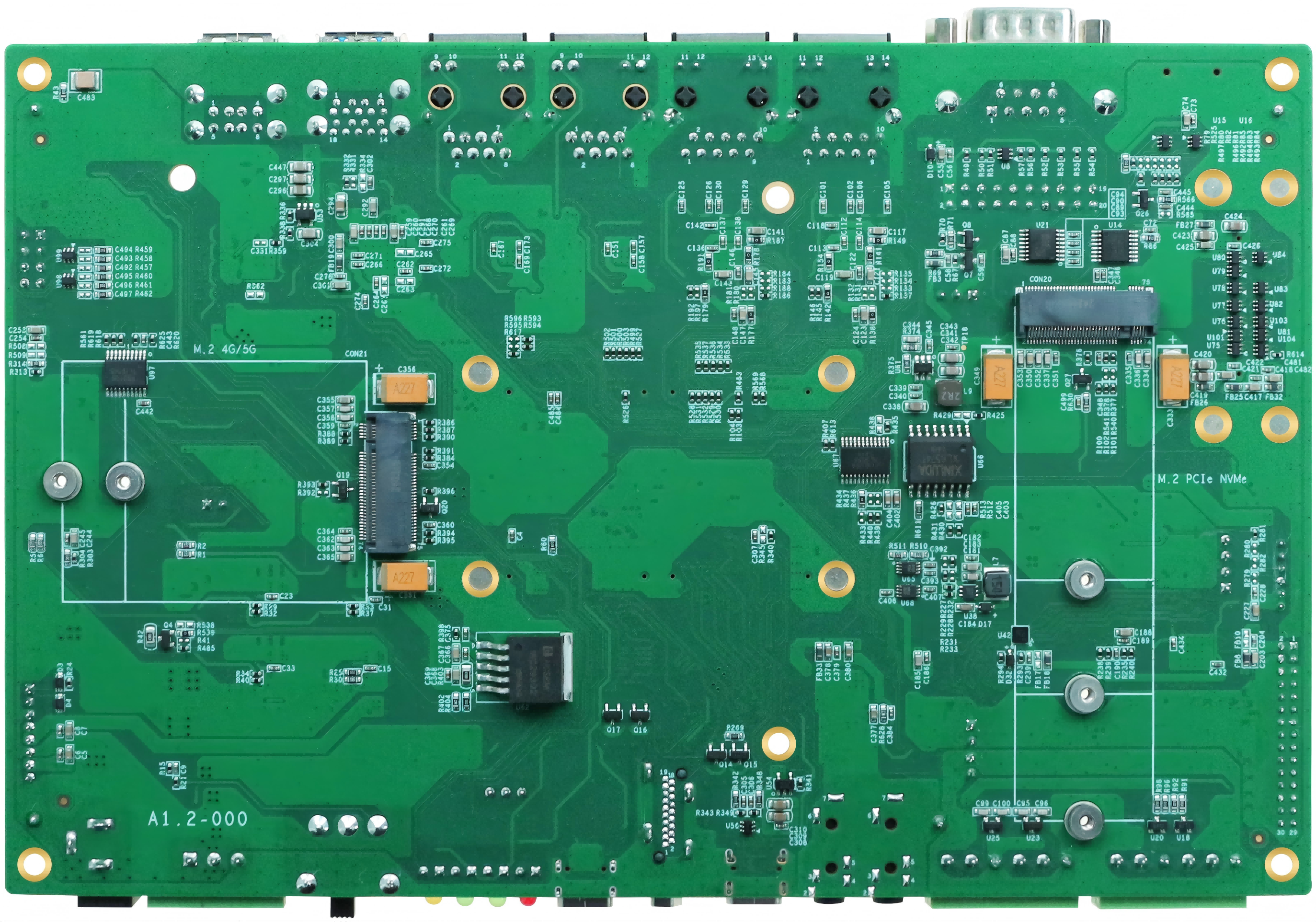

圖 2 評估板背面圖

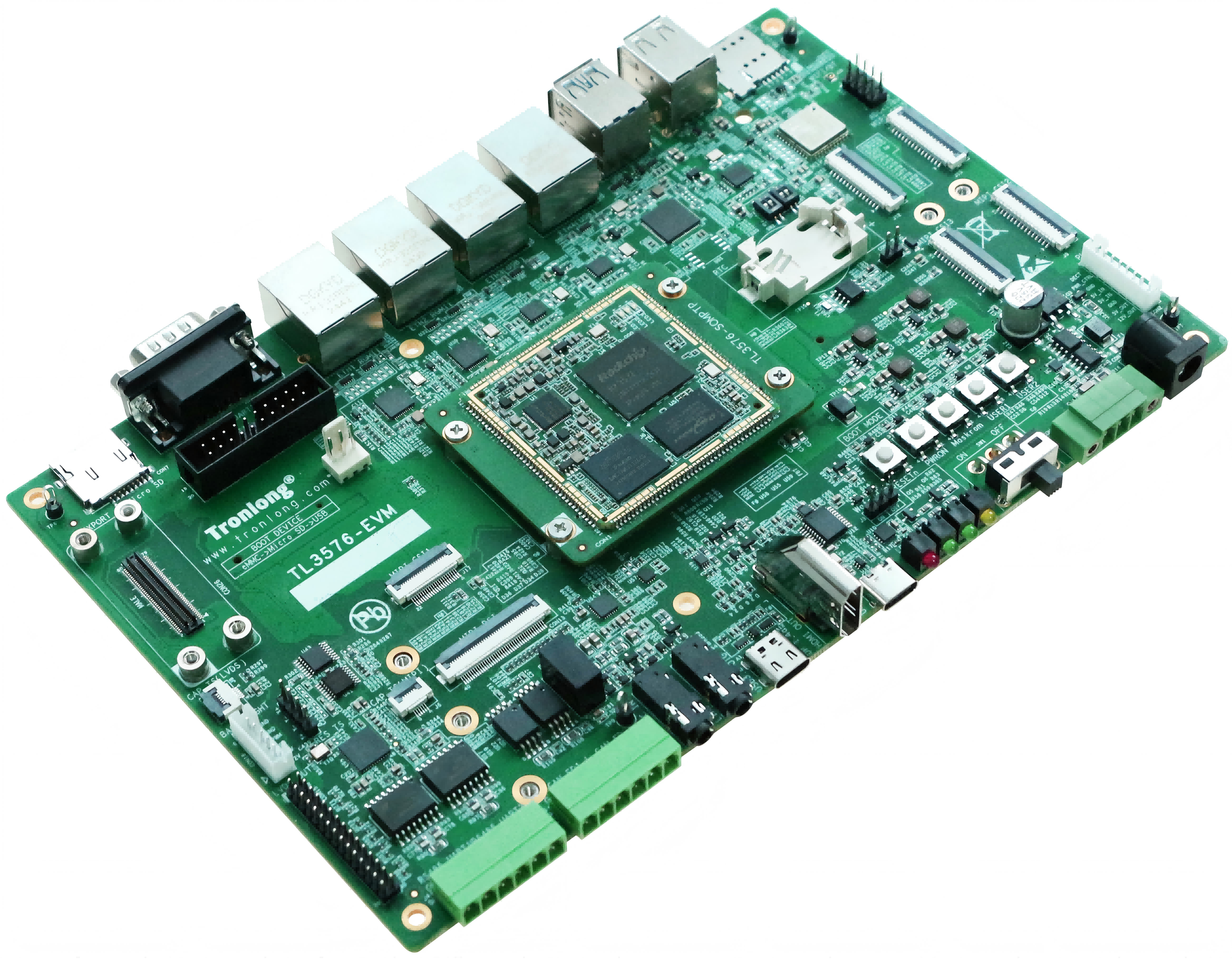

圖 3 評估板斜視圖

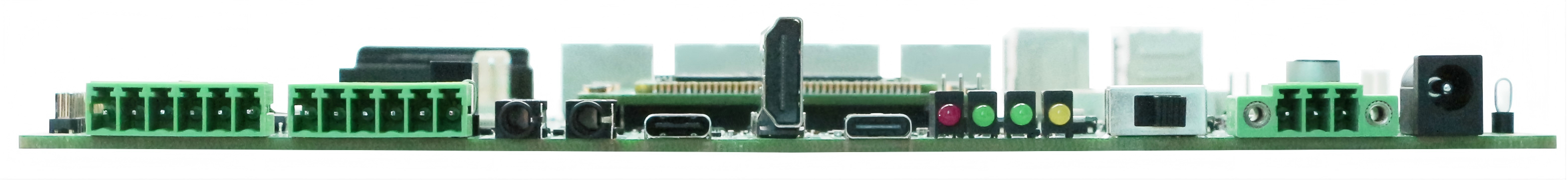

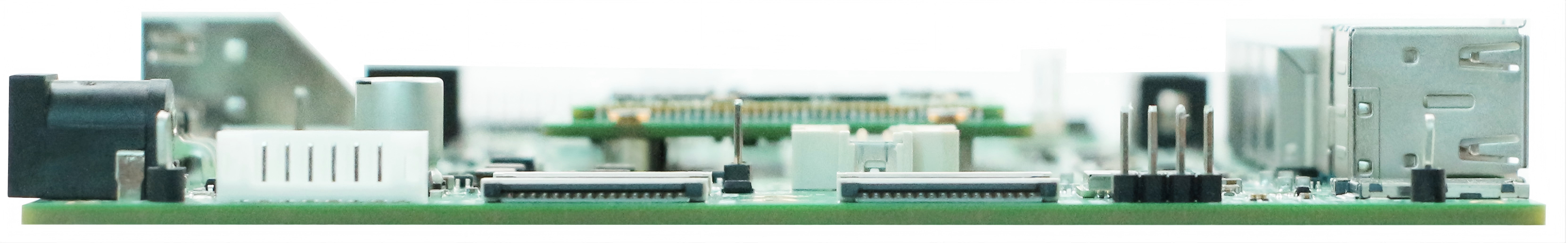

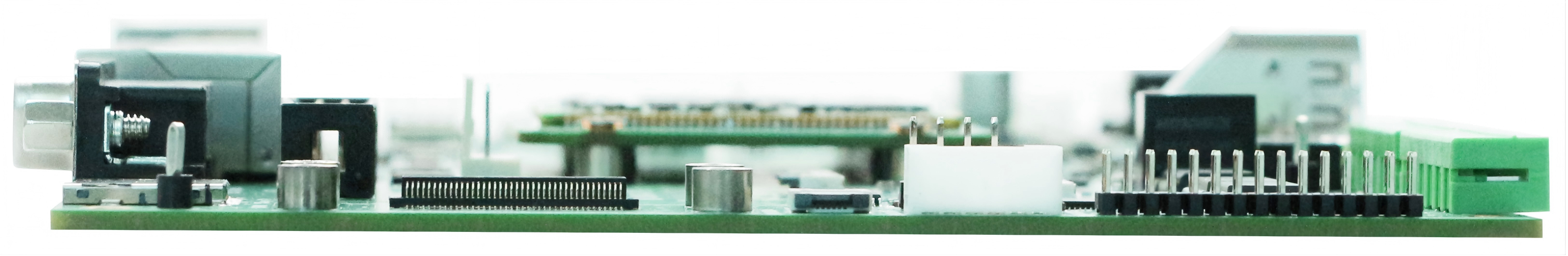

圖 4 評估板側視圖1

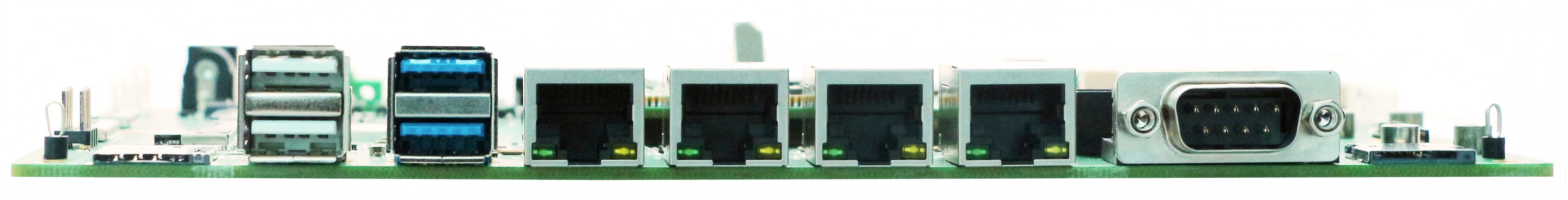

圖 5 評估板側視圖2

圖 6 評估板側視圖3

圖 7 評估板側視圖4

典型應用領域

高端工業PLC

運動控制器

工業計算機

農業無人機

電力監測裝置

4K醫療內窺鏡

軟硬件參數

硬件框圖

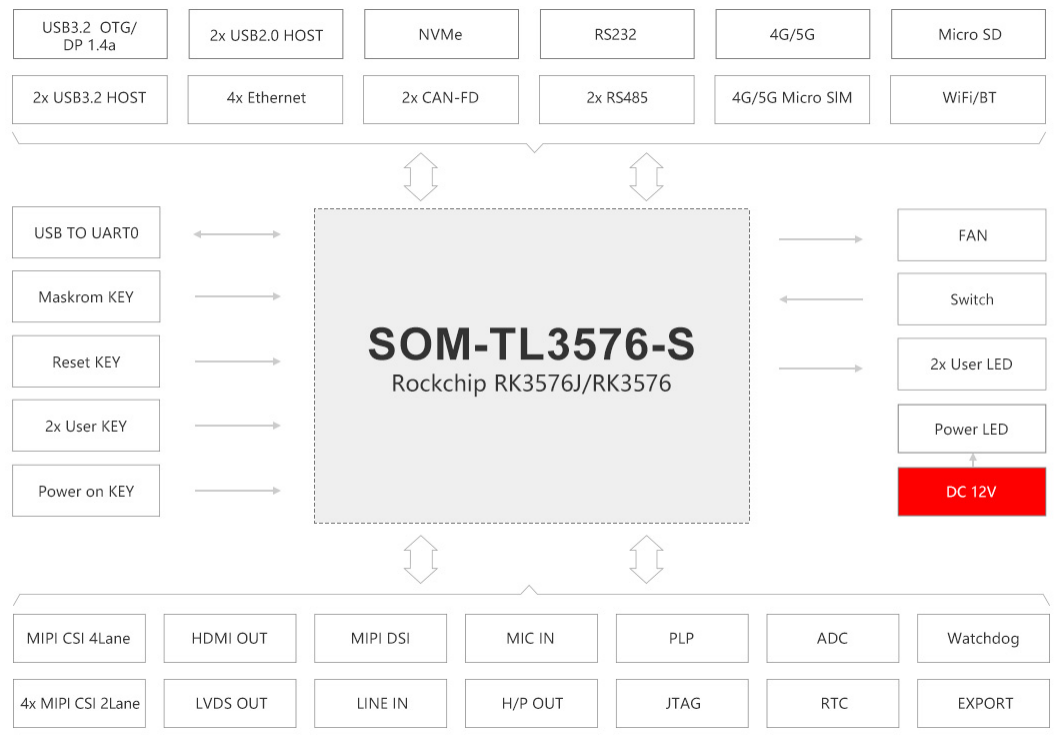

圖 8 評估板硬件框圖

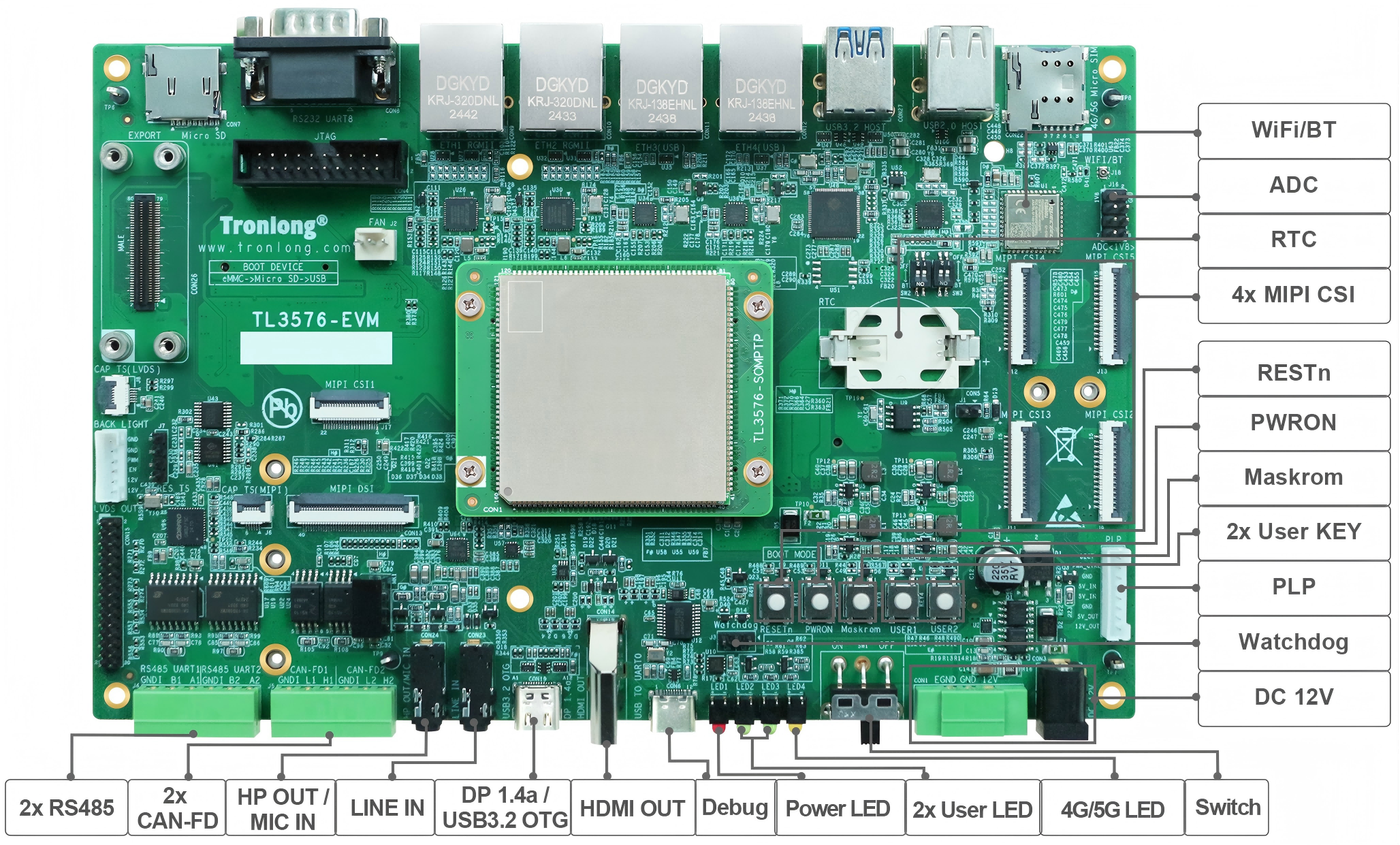

圖 9 評估板硬件資源圖解1

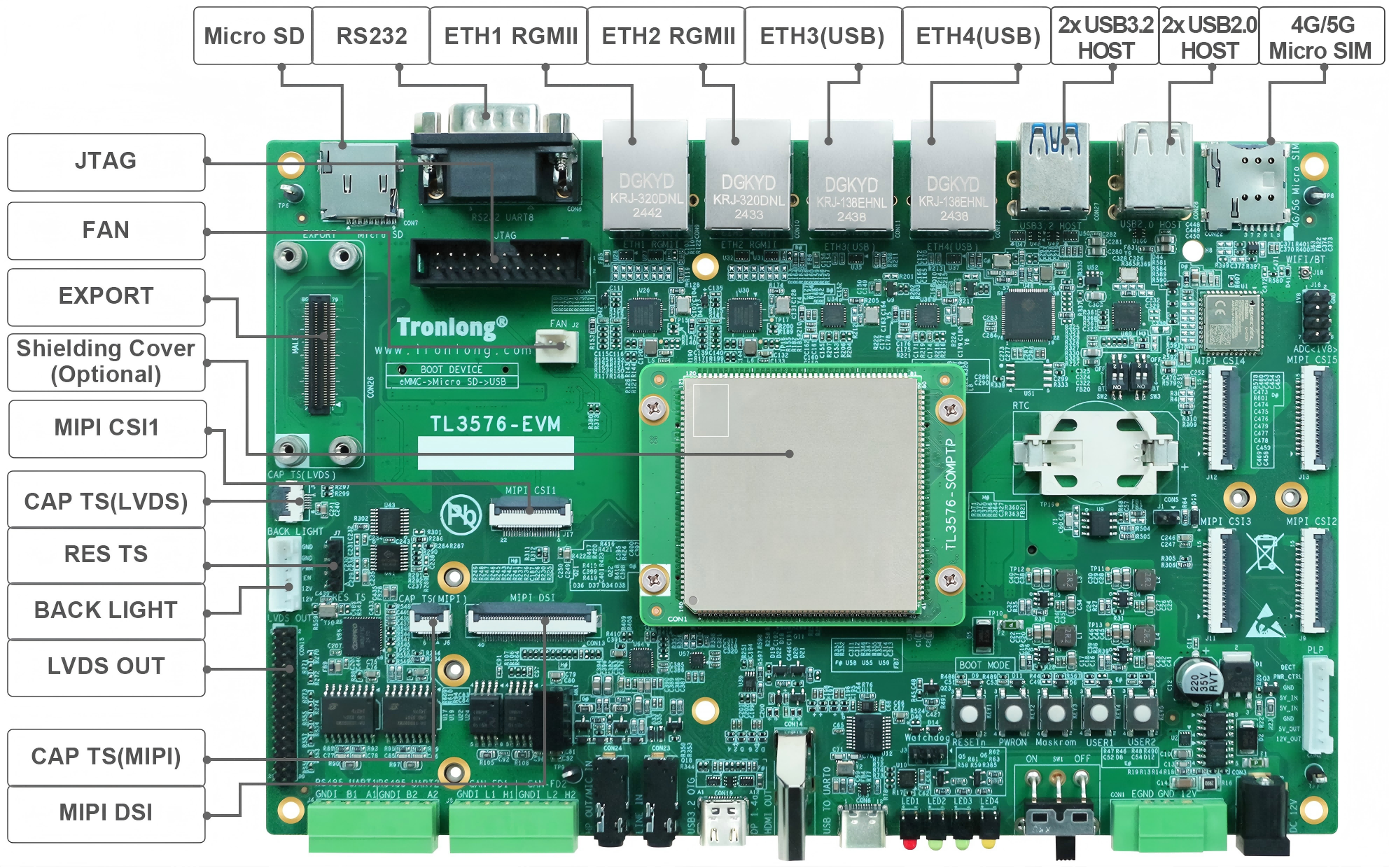

圖 10 評估板硬件資源圖解2

圖 11 評估板硬件資源圖解3

硬件參數

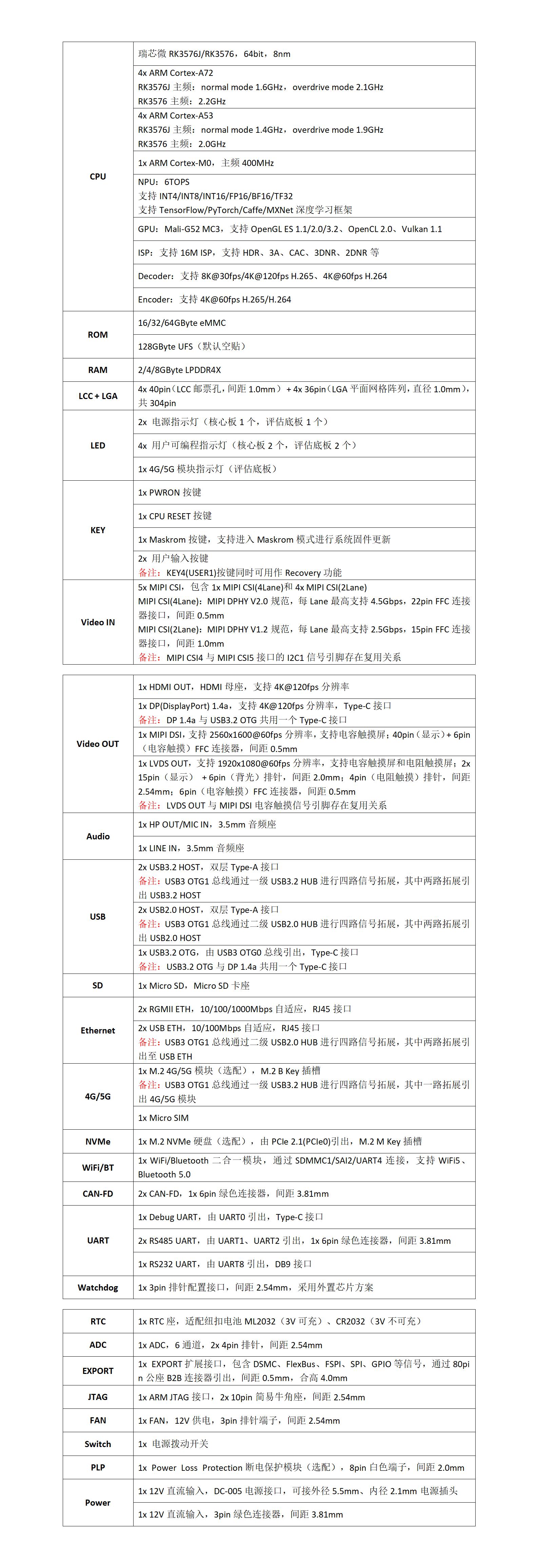

表 1

備注：部分硬件接口資源存在復用關系。

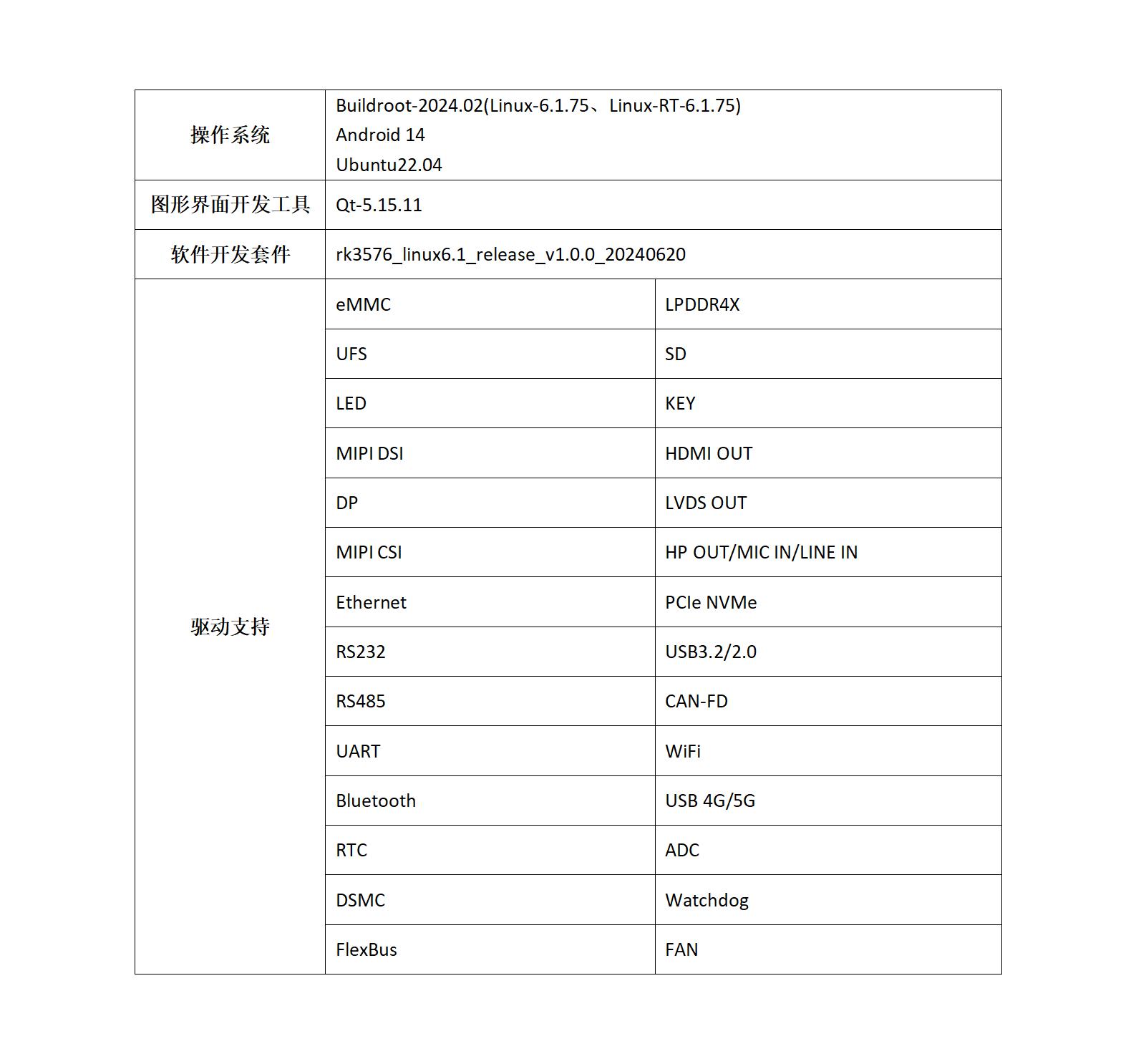

軟件參數

表 2

開發資料

（1）提供核心板引腳定義、核心板3D圖形文件、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，協助國產元器件方案選型，縮短硬件設計周期；

（2）提供系統固化鏡像、文件系統鏡像、內核驅動源碼，以及豐富的Demo程序；

（3）提供完整的平臺開發包、入門教程，節省軟件整理時間，讓應用開發更簡單；

（4）提供詳細的ARM + FPGA異構多核架構通信教程，解決ARM + FPGA異構多核開發瓶頸。

開發案例主要包括：

Linux、Linux-RT、Qt應用開發案例

Ubuntu、Android操作系統演示案例

基于Ubuntu的ROS2系統演示案例

NPU開發案例

多屏異顯、OpenCV、視頻硬件編解碼開發案例

多路MIPI視頻采集、ISP圖像處理開發案例

Linux+ Baremetal（裸機）/RT-Thread(RTOS)非對稱AMP開發案例

Docker容器技術、MQTT通信協議演示案例

4G/5G/WiFi/Bluetooth/B碼授時開發案例

IgH EtherCAT、USB網口拓展開發案例

Cortex-A72/A53與Cortex-M0核間通信開發案

基于DSMC、FlexBus、PCIe的ARM + FPGA通信開發案例

備注：部分案例現階段可能暫未發布。

電氣特性

工作環境

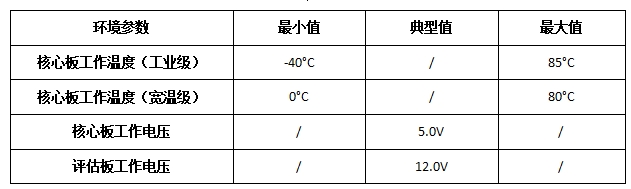

表 3

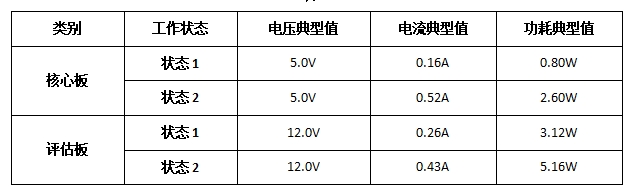

功耗測試

表 4

備注：功耗基于TL3576-EVM-S評估板（CPU為RK3576，ARM Cortex-A72主頻為1.6GHz，ARM Cortex-A53主頻為1.4GHz）運行Buildroot系統，在自然散熱狀態下測得。測試數據與具體應用場景有關，僅供參考。

狀態1：系統啟動，評估板不接入其他外接模塊，不執行程序。

狀態2：系統啟動，評估板不接入其他外接模塊，關閉Weston桌面，運行測試命令"stress-ng --cpu 8 --vm 8 --vm-bytes 64M --timeout 86400s &"，4個ARM Cortex-A72、4個ARM Cortex-A53核心的資源使用率約為100%。

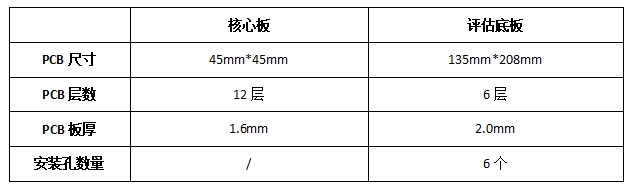

機械尺寸

表 5

圖 12 核心板機械尺寸圖

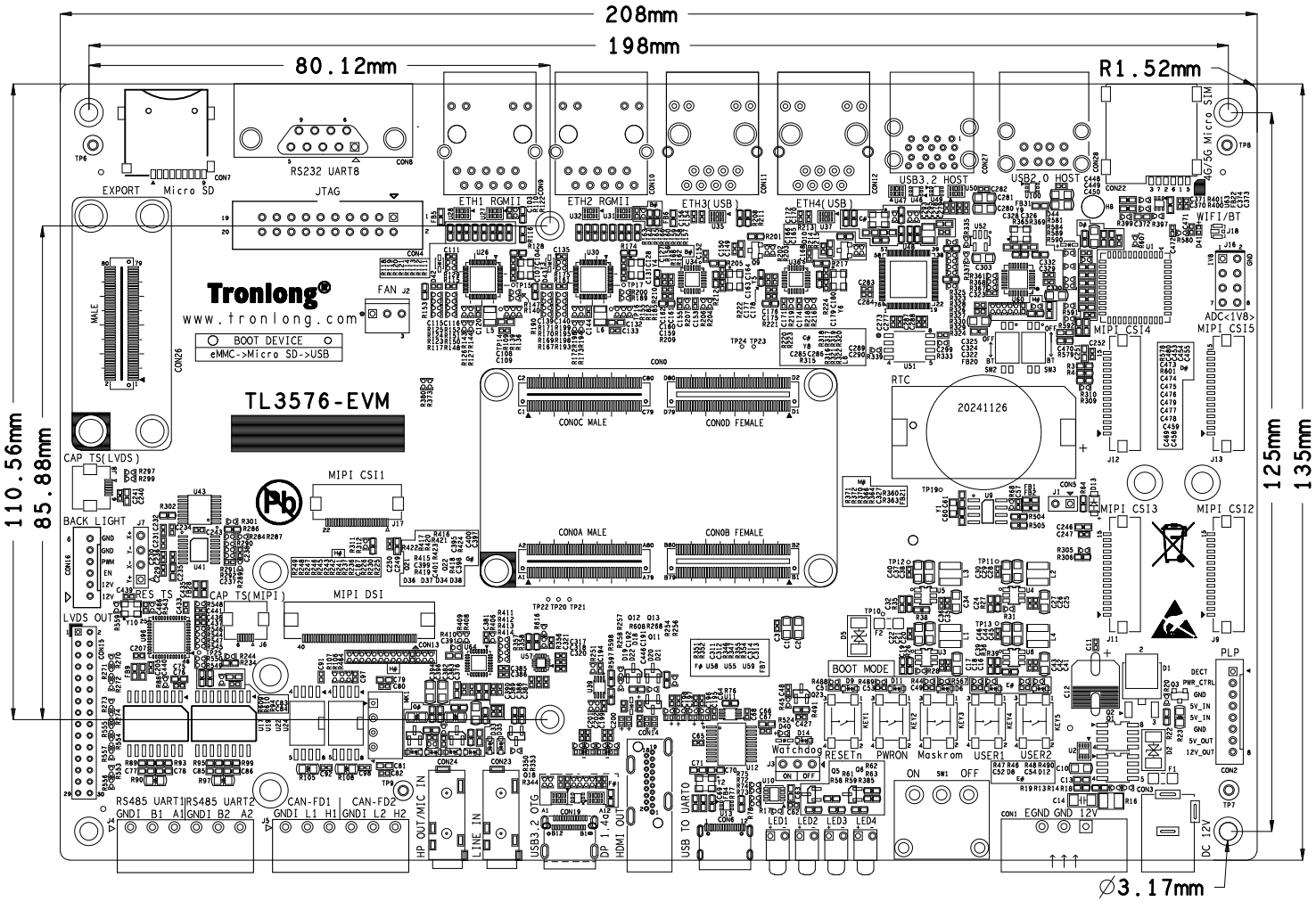

圖 13 評估底板機械尺寸圖

產品訂購型號

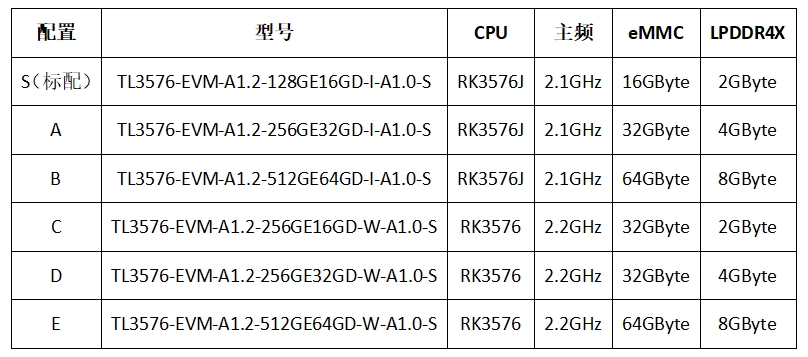

表 6

備注：標配為TL3576-EVM-A1.2-128GE16GD-I-A1.0-S。

型號參數解釋

圖 14

評估板套件清單

表 7

技術服務

（1）協助底板設計和測試，減少硬件設計失誤；

（2）協助解決按照用戶手冊操作出現的異常問題；

（3）協助產品故障判定；

（4）協助正確編譯與運行所提供的源代碼；

（5）協助進行產品二次開發；

（6）提供長期的售后服務。

增值服務

主板定制設計

核心板定制設計

嵌入式軟件開發

項目合作開發

技術培訓

想了解更多資料，可前往創龍科技官網或微信公眾號。
