1. 人臉姿態估計簡介

人臉姿態估計是通過對一張人臉圖像進行分析，獲得臉部朝向的角度信息。姿態估計是多姿態問題中較為關鍵的步驟。一般可以用旋轉矩陣、旋轉向量、四元數或歐拉角表示。人臉的姿態變化通常包括上下俯仰、左右旋轉以及平面內角度旋轉。因此，姿態估計在多姿態人臉的識別和司機行為檢測等應用場景，具有巨大的現實意義和實用價值。

基于EASY-EAI-Nano硬件主板的運行效率：

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment
./run.sh

2.2 源碼下載以及例程編譯

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

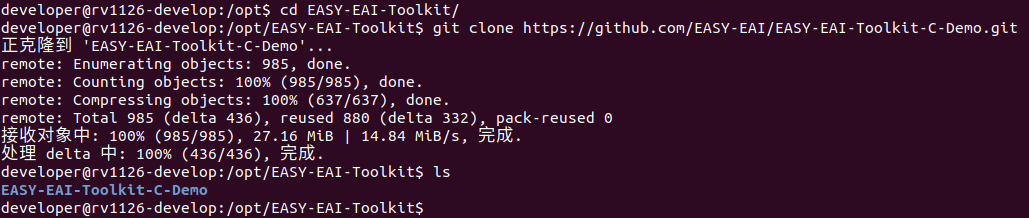

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-C-Demo.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

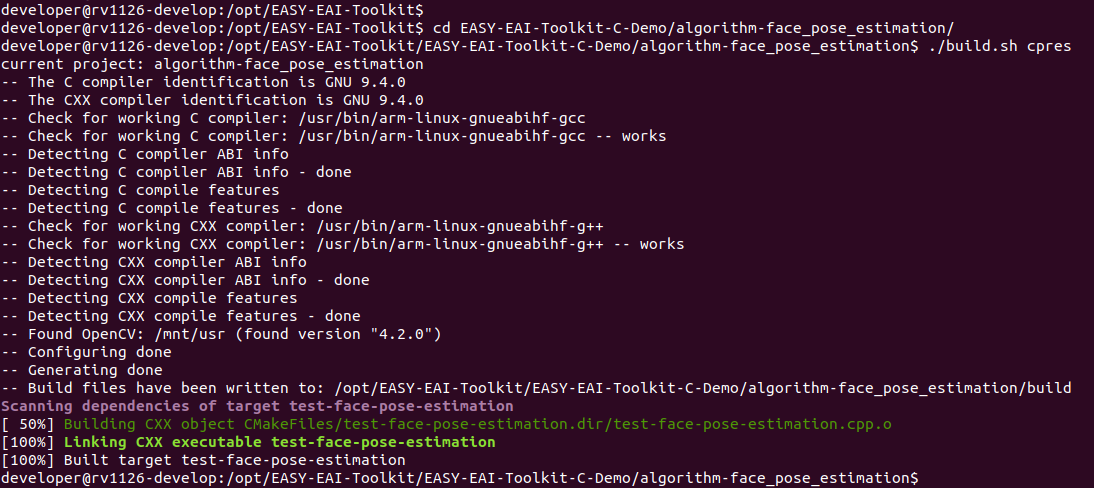

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-C-Demo/algorithm-face_pose_estimation/
./build.sh cpres

注：

* 若build.sh腳本帶有cpres參數，則會把Release/目錄下的所有資源都拷貝到開發板上。

* 若build.sh腳本不帶任何參數，則僅會拷貝demo編譯出來的可執行文件。

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持adb連接。

2.3 模型部署

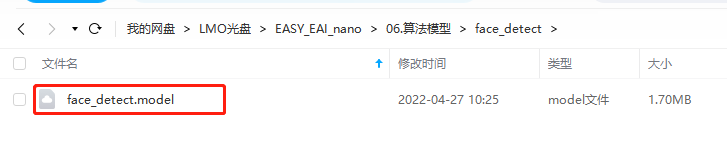

要完成算法Demo的執行，需要先下載人臉檢測算法模型。

百度網盤鏈接為：https://pan.baidu.com/s/1cxnx1T0ldJvoqkyTk1RmUg(提取碼：0b6h )。

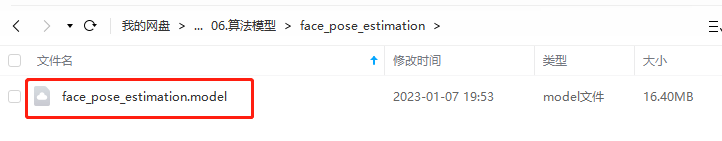

同時也要下載人員姿態估計算法模型。

百度網盤鏈接為：https://pan.baidu.com/s/1sNZb2X0I7TwdM_n89HI9gg (提取碼：j19k )。

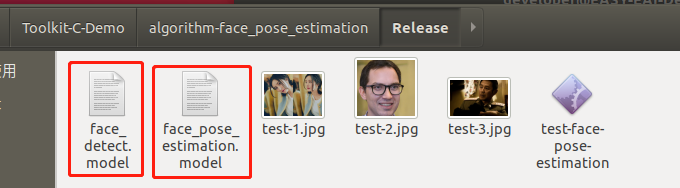

然后需要把下載的人臉檢測模型和人臉姿態估計算法模型復制粘貼到Release/目錄：

再通過下方命令將模型署到板卡中，如下所示。

cp ./Release/*.model /mnt/userdata/Demo

2.4 例程運行

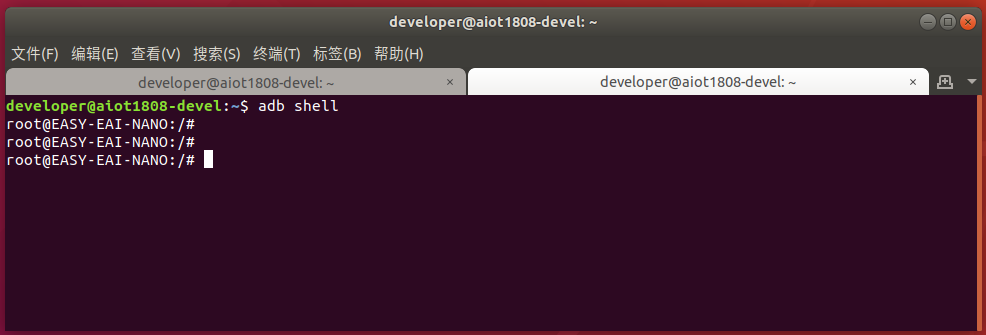

通過按鍵Ctrl+Shift+T創建一個新窗口，執行adb shell命令，進入板卡運行環境。

adb shell

進入板卡后，定位到例程上傳的位置，如下所示：

cd /userdata/Demo

運行例程命令如下所示：

./test-face-pose-estimation test-1.jpg

2.5 運行效果

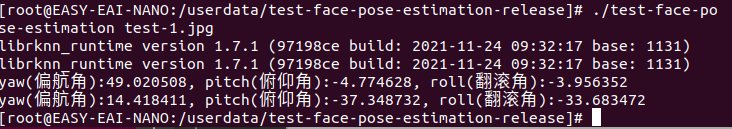

face-pose-estimation的Demo執行效果如下所示:

再開一個窗口，在PC端Ubuntu環境通過以下命令可以把圖片拉回來:

adb pull /userdata/Demo/result.jpg .

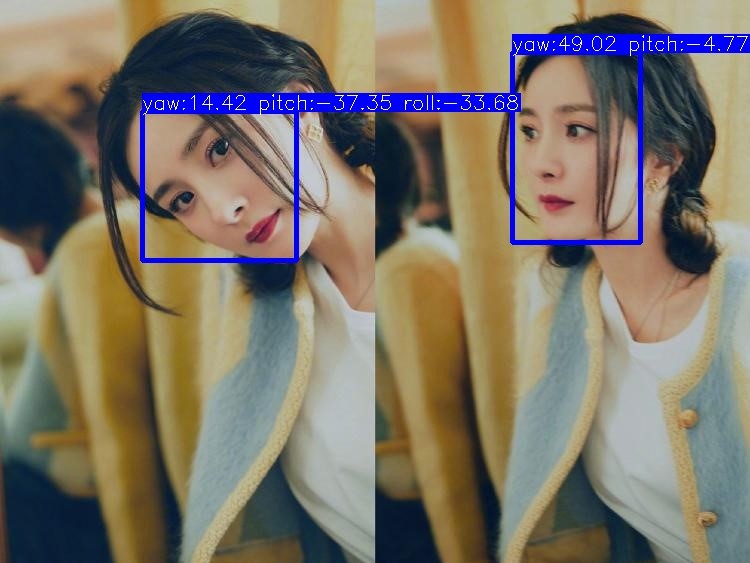

結果圖片如下所示：

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. 人臉檢測API說明

3.1 引用方式

為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

3.2 人臉檢測初始化函數

設置人臉檢測初始化函數原型如下所示。

 int face_detect_init(rknn_context *ctx, const char *path)

具體介紹如下所示。

3.3 人臉檢測運行函數

設face_detect_run原型如下所示。

int face_detect_run(rknn_context ctx, cv::Mat &input_image, std::vector &result)

具體介紹如下所示。

3.4 人臉檢測釋放函數

人臉檢測釋放函數原型如下所示。

int face_detect_release(rknn_context ctx)

具體介紹如下所示。

4. 人臉姿態估計API說明

4.1 引用方式

為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

4.2 人臉姿態初始化函數

設置人臉檢測初始化函數原型如下所示。

 int face_pose_estimation_init(rknn_context *ctx, const char * path)

具體介紹如下所示。

4.3 人臉姿態執行函數

設face_pose_estimation_run原型如下所示。

 int face_pose_estimation_run(rknn_context ctx, cv::Mat *face_image, float *result)

具體介紹如下所示。

4.4 人臉姿態釋放函數

人臉檢測釋放函數原型如下所示。

 int face_pose_estimation_release(rknn_context ctx)

具體介紹如下所示。

5. 人臉姿態估計算法例程

例程目錄為Toolkit-C-Demo/algorithm-face_pose_estimation/test-face-pose-estimation.cpp，操作流程如下。

參考例程如下所示。

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include "face_detect.h"
#include "face_alignment.h"
#include "face_pose_estimation.h"

using namespace std;
using namespace cv;

int plot_one_box(Mat src, int x1, int x2, int y1, int y2, char *label, char colour)
{
    int tl = round(0.002 * (src.rows + src.cols) / 2) + 1;
    rectangle(src, cv::Point(x1, y1), cv::Point(x2, y2), Scalar(255, 0, 0, 255), 3);

    int tf = max(tl -1, 1);

    int base_line = 0;
    cv::Size t_size = getTextSize(label, FONT_HERSHEY_SIMPLEX, (float)tl/3, tf, &base_line);
    int x3 = x1 + t_size.width;
    int y3 = y1 - t_size.height - 3;

    rectangle(src, cv::Point(x1, y1), cv::Point(x3, y3), Scalar(255, 0, 0, 255), -1);
    putText(src, label, cv::Point(x1, y1 - 2), FONT_HERSHEY_SIMPLEX, (float)tl/3, cv::Scalar(255, 255, 255, 255), tf, 8);
    return 0;
}

int main(int argc, char **argv)
{

	if( argc != 2)
	{
		printf("./test-face-pose-estimation xxx.jpg n");
		return -1;
	}

	rknn_context detect_ctx, face_pose_estimation_ctx;
	std::vector detect_result;
	int ret;

	cv::Mat src;
	src = cv::imread(argv[1], 1);

	/* 人臉檢測初始化 */
	ret = face_detect_init(&detect_ctx, "./face_detect.model");
	if( ret < 0)
	{
		printf("face_detect_init fail! ret=%dn", ret);
		return -1;
	}

	/* 人臉姿態估計初始化 */
	ret = face_pose_estimation_init(&face_pose_estimation_ctx, "./face_pose_estimation.model");
	if( ret < 0)
	{
		printf("face_pose_estimation_init fail! ret=%dn", ret);
		return -1;
	}

	/* 人臉檢測執行 */
	face_detect_run(detect_ctx, src, detect_result);

	for( int i=0; i < (int)detect_result.size() ; i++ )
	{
		int x = (int)(detect_result[i].box.x);
		int y = (int)(detect_result[i].box.y);
		int w = (int)(detect_result[i].box.width);
		int h = (int)(detect_result[i].box.height);
		int max = (w > h)?w:h;

		// 判斷圖像裁剪是否越界
		if( ((x +max) > src.cols) || ((y +max) > src.rows) )
		{
			continue;
		}


		cv::Mat roi_img, reize_img, reize_img_rgb;
		roi_img = src(cv::Rect(x, y, max,max));
		roi_img = roi_img.clone();

		resize(roi_img, reize_img, Size(224,224), 0, 0, INTER_AREA);
		cvtColor(reize_img, reize_img_rgb, COLOR_BGR2RGB);

		/* 人臉姿態估計運行 */
		float pose_result[3];
		face_pose_estimation_run(face_pose_estimation_ctx, &reize_img_rgb, pose_result);

		printf("yaw(偏航角):%f, pitch(俯仰角):%f, roll(翻滾角):%fn", pose_result[0], pose_result[1], pose_result[2]);

		char label_text[100];
		memset(label_text, 0 , sizeof(label_text));
		sprintf(label_text, "yaw:%0.2f pitch:%0.2f roll:%0.2f", pose_result[0], pose_result[1], pose_result[2]);
		plot_one_box(src, x, x+w, y, y+h, label_text, i%10);

	}

	imwrite("result.jpg", src);

	/* 人臉檢測釋放 */
	face_detect_release(detect_ctx);

	/* 人臉姿態估計釋放 */
	face_pose_estimation_release(face_pose_estimation_ctx);

	return 0;
}
