我一直夢想著在家里有一套架子鼓，但空間、噪音和成本一直是挑戰。所以，我決定制作自己的緊湊型桌面 MIDI 鼓組，它由 USB 供電，并且對每一次敲擊都有響應！

我將帶您了解我創建這些 DIY MIDI 鼓的整個過程 - 從使用壓電傳感器到使用 3D 打印設計布局，再到使用 Arduino Leonardo 進行編碼。

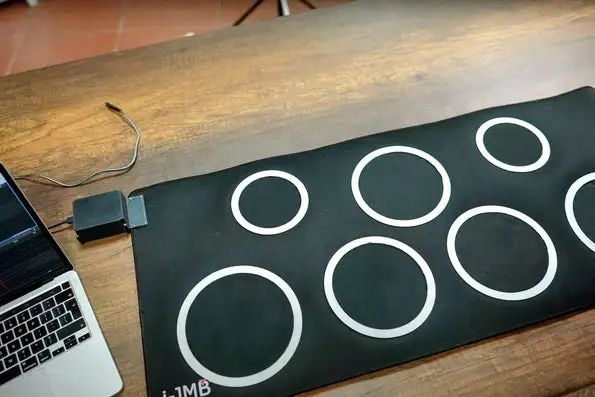

此設置可與 GarageBand、Ableton 等程序無縫協作。和我一起探索如何也能擁有一套適合你辦公桌的架子鼓！

電子元件

Arduino Leonardo （或其他帶有 ATmega32U4 芯片的 Arduino 型號）

7 個壓電傳感器 （直徑 35 毫米，信號捕獲更強）

3D 打印板和 鼓槌 （包括 STL 文件）

7 個 1MOhm 電阻器

原型焊錫板

機械零件

2 x 桌墊 （兩個：一個用于放置，一個用于吸收沖擊）軟件

Multicolor 帶狀電纜

14 x 螺絲 （2.3 × 9.5 mm）

KW12-3 微型滾輪杠桿臂開關

砂紙（用于 Bass 踏板手柄）

工具

3D 打印機

美工刀

用于精確測量的尺子和筆

Universal Glue （柔性，用于連接組件）

用于將電纜和板連接到墊子上的熱膠

軟件

MIDI 軟件 （Apple 的 GarageBand、Ableton、Logic Pro 等）

USB 轉 MIDI 橋接器 （可選）如果使用具有非 ATmega32U4 芯片的 Arduino 型號，

用于上傳代碼的 Arduino IDE

第 1 步：打印 3D 模型

1、沒有特殊要求。我對所有部件都使用了標準的 15% 填充物。

3D模型資料：
*附件：Stick.7z
*附件：bigDrum.7z
*附件：DrumPatternSmall.7z
*附件：DrumPatternMiddle.7z
*附件：DrumPatternBig.7z
*附件：PiezoPlate.7z
*附件：FootPedal.7z
*附件：Cap.7z
*附件：BoxTop.7z
*附件：BoxBottom.7z

第 2 步：切割和塑造主墊

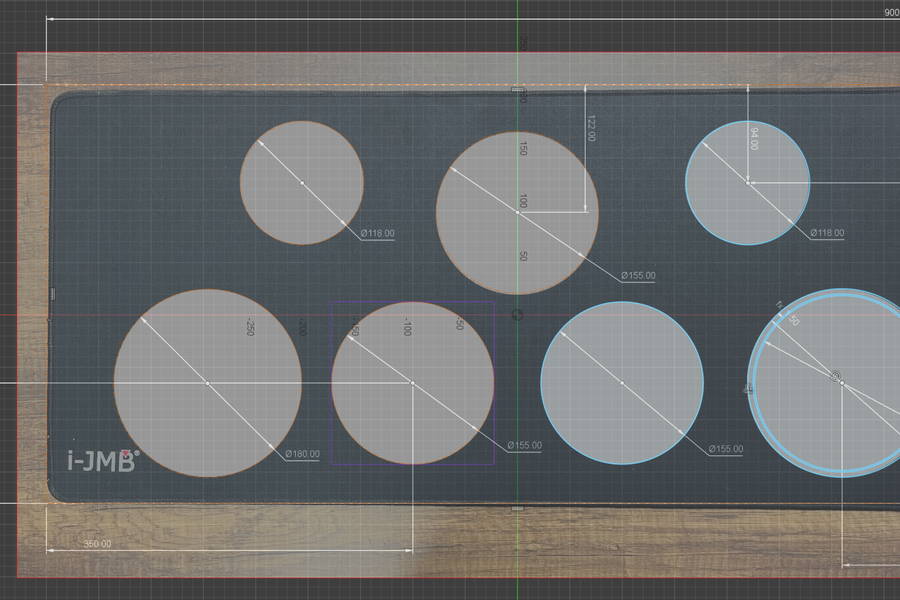

1、標記墊子 ：使用尺子和鋼筆勾勒出您需要切割的區域。每個 Pattern 都應與三個 pattern（ DrumPatternBig.stl、DrumPatternMiddle.stl、DrumPatternSmall.stl ）之一的直徑匹配。您可以使用圖片上顯示的布局或自行安排。

2、 切塊 ：用美工刀或剪刀沿著標記小心地剪開。確保邊緣光滑以完美貼合。

第 3 步：從第二個墊子上切下底面

1、 標記墊子：使用尺子和鋼筆勾勒出需要剪切的區域。每塊應與其中一個板的直徑相匹配。

2、切塊 ：再次，使用美工刀或剪刀沿著標記小心地剪開。

第 4 步：構建 Drum pad

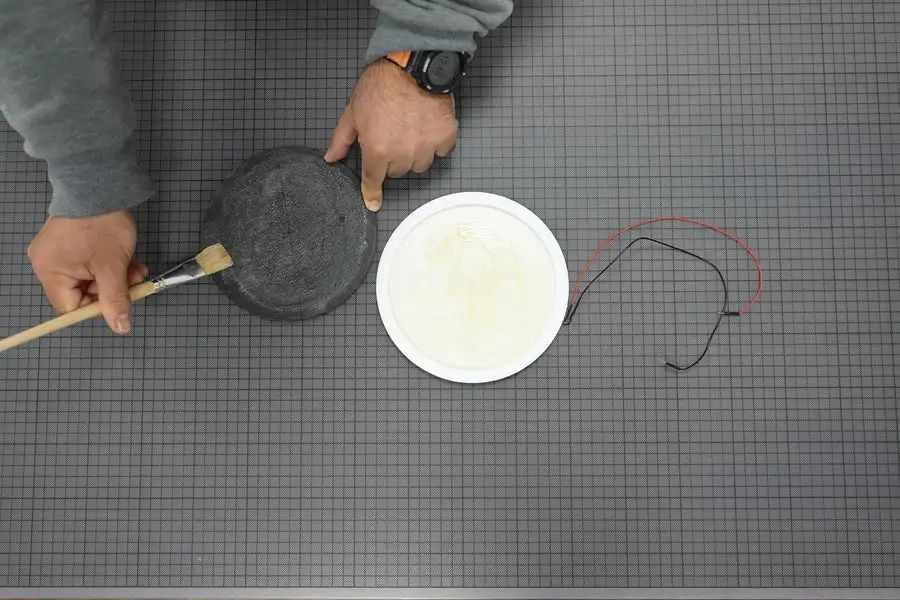

1、將切口塊粘在頂部：使用通用膠將第一個墊子上的切口件連接到鼓墊上。選擇具有一定開放時間的膠水，以便正確定位墊子。例如，速溶膠就不合適。在我的視頻中，我按照說明在通用膠水部分干燥后將兩側壓在一起，但過程并不順利。如果我要再做一次，我會在涂膠后立即放置切口塊。

2、 將壓電傳感器連接到板上 ：使用熱膠將每個壓電傳感器直接連接到板下方的插槽中。

3、連接 “Pressure-making” 部分：使用熱膠將 “壓力制造” 件固定到壓電揚聲器上。

4、將切口塊粘在底部：使用熱膠將第二個墊子上的切口塊連接到板的底部。

第 5 步：放置鼓墊

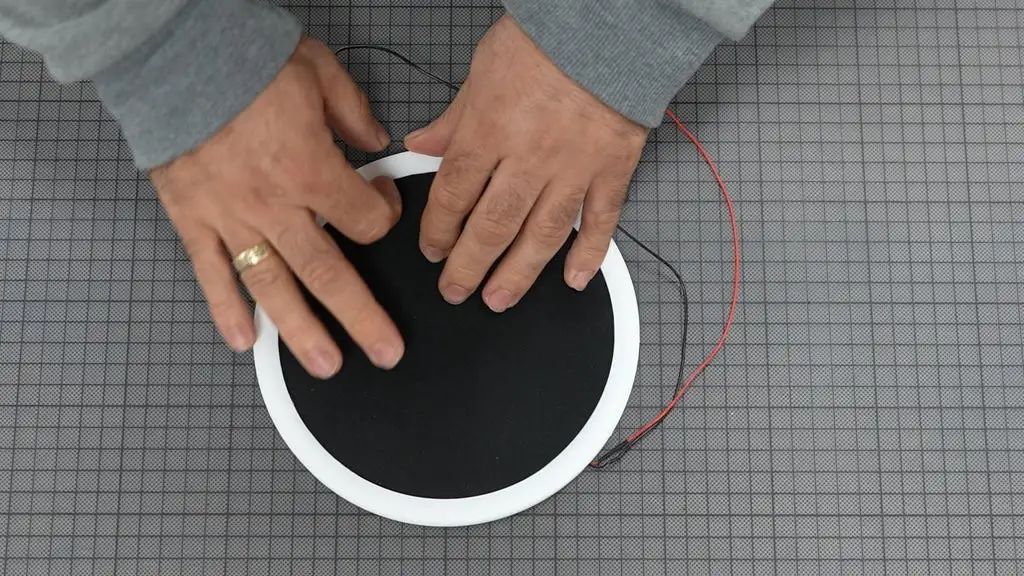

1、 放置 Drum Pads： 將鼓墊放在切口部分內。

2、固定墊子： 使用熱膠將墊子牢固地固定在插槽中。

第 6 步：給鼓墊接線

1、固定電纜： 使用熱膠將帶狀電纜連接到墊子上。

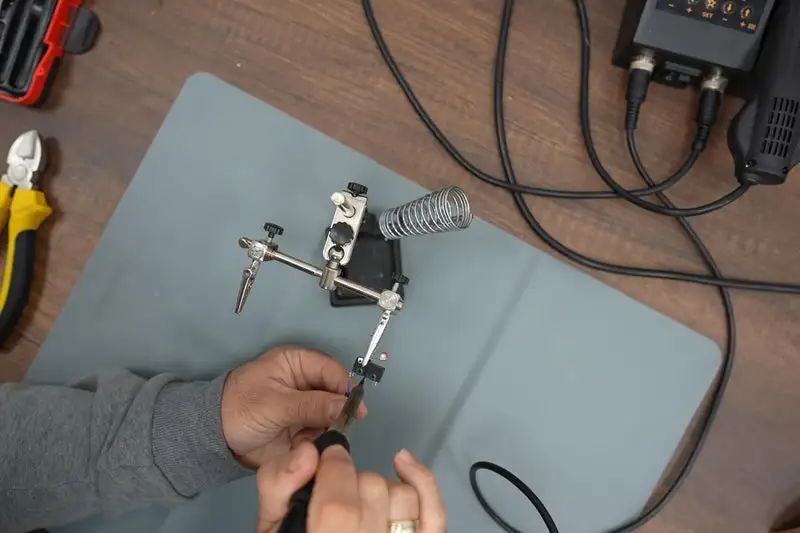

2、焊接鼓墊： 通過焊接將鼓墊連接到多頻段帶狀電纜。

第 7 步：制作 Arduino 擴展板

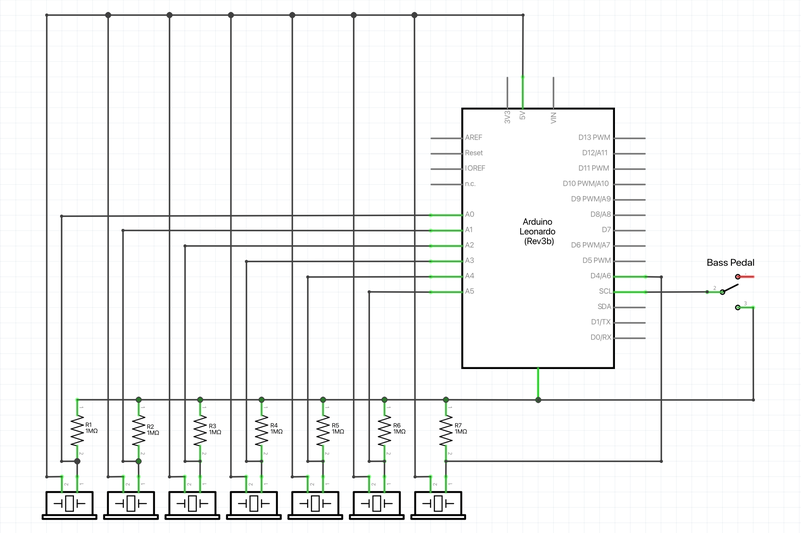

1、創建 Arduino Shield： 按照原理圖在原型板上創建 Arduino 擴展板。

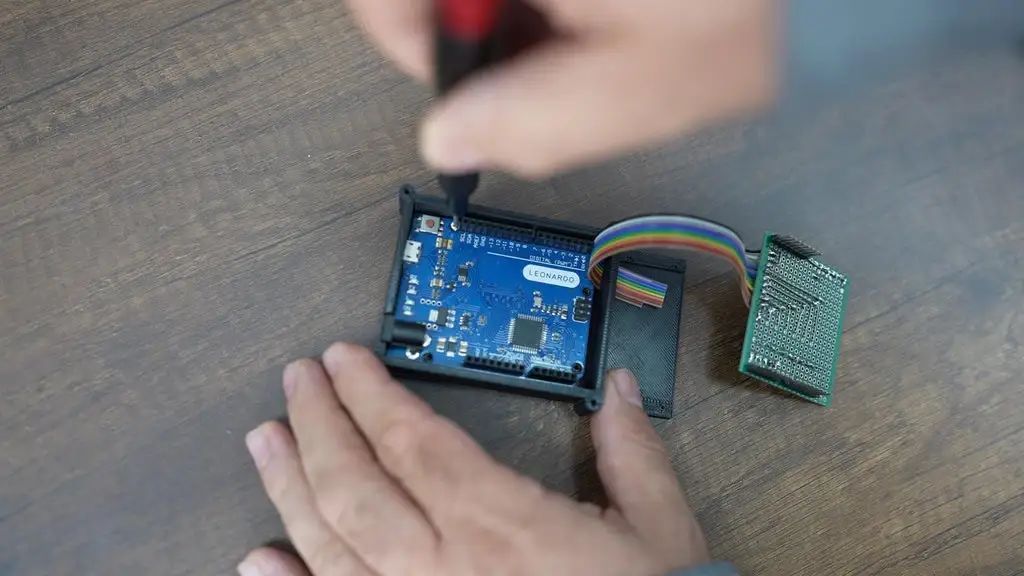

2、放置 Arduino： 將帶有擴展板的 Arduino 插入外殼。

3、 保護 Arduino： 在將擴展板的引腳插入 Arduino 之前，請使用螺釘固定 Arduino 板。

4、將擴展板連接到焊盤： 將擴展板的輸出電纜焊接到焊盤的電纜上。

第 8 步：組裝和焊接 Bass Drum 踏板

1、 準備電纜： 剪斷一根足夠長的兩線電纜，以便從鼓踏板到桌面高度。

2、焊接開關： 將開關焊接到電纜的末端。

3、保護交換機： 用螺絲將開關連接到踏板上。

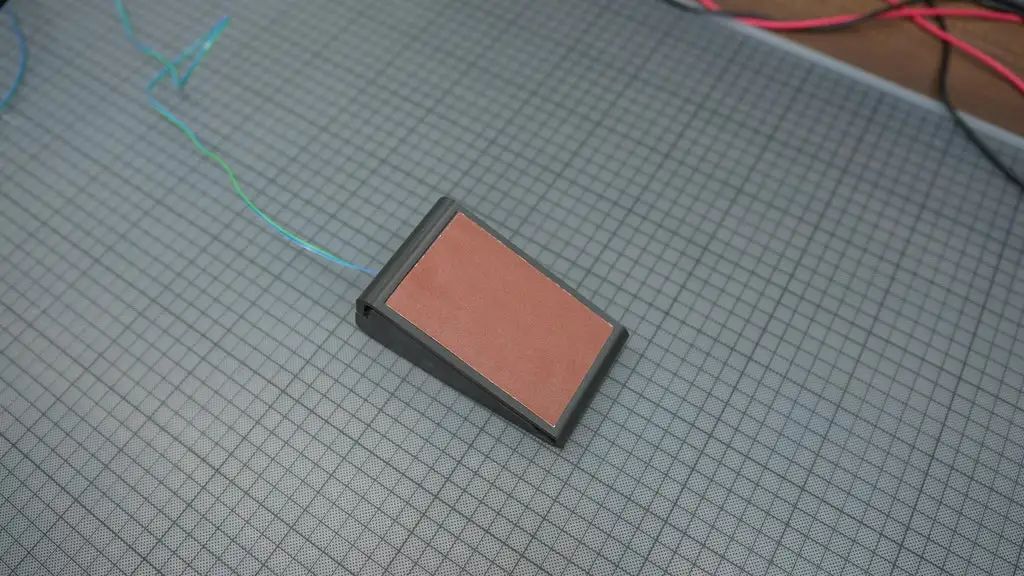

4、 添加砂紙進行抓地力： 將砂紙剪成適合踏板兩側的槽，并將其粘合到位，以便在使用踏板時獲得更好的穩定性。

5、 連接踏板： 將電纜的另一端焊接到 Arduino 擴展板。

第 9 步：將 Arduino 外殼固定到墊子上

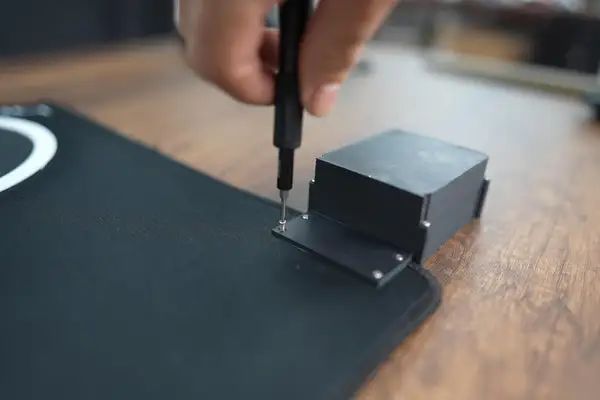

保護 Arduino： 使用四顆螺絲將 Arduino 連接到墊子上，使其與頂部對齊，如圖所示。

第 10 步：安裝 Arduino 代碼

上傳代碼： 將代碼從GitHub存儲庫上傳到 Arduino。
