TPSM82851x 是引腳對引腳兼容、0.5A、1A 和 2A 高效且易于使用的同步降壓直流/直流電源模塊系列，具有集成電感器。這些器件基于固定頻率峰值電流模式控制拓?fù)?，可用于具有高功率密度和易用性要求的電信、測試和測量以及醫療應用。低電阻開關在高環境溫度下允許高達 2A 的連續輸出電流。開關頻率在內部固定為 2.25 MHz，也可以與 1.8 MHz 至 4 MHz 范圍內的外部時鐘同步。在 PFM/PWM 模式下，TPSM82851x 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPSM82851x 在 PWM 模式下提供 1% 的反饋電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳設置啟動時間或跟蹤外部源的輸出電壓。此功能允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。
*附件：tpsm828512.pdf

特性

• 2.7V 至 6V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 0.5A、1A 和 2A 器件系列
• 20μA 典型靜態電流
• ±1% 反饋電壓精度（PWM作）
• 2.25MHz 開關頻率（PWM作）
• 1.8MHz 至 4MHz 外部同步
• 可選強制 PWM 或 PFM/PWM作
• 可調軟啟動至 10 ms 或跟蹤
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出
• –40°C 至 125°C 工作溫度范圍
• 2.7mm × 3.0mm QFN 封裝，間距為 0.5mm

參數

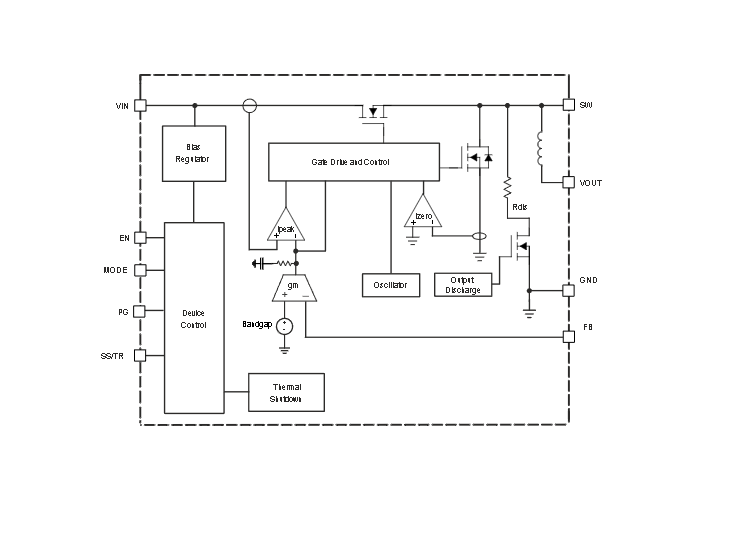

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：2.7V 至 6V
• ?輸出電壓范圍?：0.6V 至 5.5V 可調
• ?輸出電流?：高達2A
• ?封裝類型?：2.7mm × 3.0mm QFN 封裝，0.5mm 間距
• ?開關頻率?：內部固定2.25MHz，可同步至1.8MHz至4MHz外部時鐘
• ?工作溫度范圍?：-40°C 至 125°C

2. 主要應用

• ?工廠自動化與控制?
• ?信號測量與生成?
• ?患者監測與診斷?
• ?無線基礎設施?
• ?堅固型通信：傳感器、成像、雷達?

二、電氣特性

1. 控制與保護

• ?控制模式?：固定頻率峰值電流模式控制
• ?工作模式?：強制PWM或PFM/PWM自動切換
• ?軟啟動?：可調軟啟動時間，最長10ms，或跟蹤外部電壓
• ?保護功能?：過流保護、短路保護、熱關斷、欠壓鎖定（UVLO）

2. 電氣參數

• ?靜態電流?：典型值20μA
• ?UVLO閾值?：上升2.45V至2.7V，下降2.1V至2.6V
• ?熱關斷閾值?：約170°C，具有滯后恢復
• ?輸出電壓精度?：PWM模式下±1%

三、功能描述

1. 精確使能（EN）輸入

• ?使能閾值?：1.1V（上升沿），0.96V（下降沿）
• ?UVLO可編程?：通過使能引腳上的電阻分壓器

2. MODE/SYNC引腳

• ?PWM/PFM選擇?：低電平為PFM/PWM自動切換，高電平為強制PWM
• ?外部時鐘同步?：可接受1.8MHz至4MHz范圍內的外部時鐘信號

3. 電源良好（PG）輸出

• ?開漏輸出?：具有窗口比較器，用于指示輸出電壓是否在調節范圍內

4. 其他功能

• ?100%占空比模式?：適用于低輸入-輸出電壓差的應用
• ?輸出放電?：禁用時確保輸出電壓逐漸下降至接近0V
• ?電壓跟蹤?：SS/TR引腳可用于跟蹤外部參考電壓

四、應用與實施

1. 典型應用電路

• ?簡化電路圖?：包括輸入/輸出電容器、反饋電阻、使能引腳等

2. 設計步驟

• ?輸出電壓編程?：通過選擇合適的反饋電阻設置輸出電壓
• ?輸入/輸出電容器選擇?：推薦使用低ESR陶瓷電容器
• ?布局指南?：輸入/輸出電容器應盡可能靠近IC引腳，以減少寄生電感

3. 系統示例

• ?電壓跟蹤?：SS/TR引腳用于實現輸出電壓與外部參考電壓的跟蹤
• ?外部時鐘同步?：展示如何通過MODE/SYNC引腳同步外部時鐘信號

五、封裝與訂購信息

• ?封裝類型?：QFN-FCMOD，9引腳，2.7mm × 3.0mm × 2.0mm
• ?環保標準?：符合RoHS和Green標準
• ?訂購信息?：包括器件標記、包裝類型和數量等詳細信息

六、文檔與支持

• ?相關數據表?：提供詳細的電氣特性、應用說明和封裝信息
• ?設計資源?：包括WEBENCH? Power Designer工具、應用筆記等
• ?支持論壇?：TI E2E?支持論壇提供設計幫助和解答問題
