TPSM8281x 是引腳對引腳、1A、2A、3A、4A 和 6A 兼容的高效率、易于使用的同步降壓直流/直流電源模塊系列，帶有集成電感器。這些器件基于固定頻率峰值電流模式控制拓?fù)洹＿@些器件用于電信、測試和測量以及具有高功率密度和易用性要求的醫療應用。低電阻開關在高環境溫度下允許高達 6A 的連續輸出電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。在省電模式下，TPSM8281x 在輕負載時自動進入 PFM，以在整個負載范圍內保持高效率。TPSM8281x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳設置啟動時間或跟蹤外部源的輸出電壓。此作允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。
*附件：tpsm82816.pdf

特性

• 1.8MHz 至 4MHz 的可調和可同步開關頻率
• 擴頻時鐘（可選）
• 可選強制 PWM 或 PFM/PWM作
• 輸出電壓精度 ±1%（PWM作）
• 輸入電壓范圍：2.7V 至 6V
• 輸出電壓范圍：0.6V 至 5.5V
• 可調節的軟啟動或跟蹤
• 帶窗口比較器的電源正常輸出
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 針對低 EMI 要求進行了優化
  • 無鍵合絲封裝
  • MagPack 技術屏蔽電感和 IC
  • 通過優化的引腳布局簡化布局
• 100% 占空比
• 輸出放電
• 典型靜態電流：18μA
• 工作溫度范圍：–40°C 至 125°C
• 最大封裝高度：1.6mm （SIE） / 2.0mm （VCA）
• 出色的熱性能
• 引腳對引腳兼容：
  • SIE：TPSM82813 （3A） 和 TPSM82810 （4A）
  • VCA （MagPack）：TPSM82811 （1A）、TPSM82812 （2A）、TPSM82813 （3A）

參數

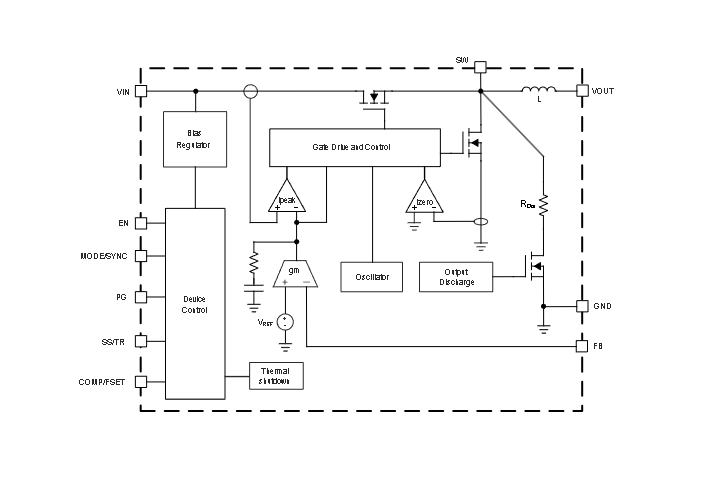

方框圖

1. 產品概述

• ?產品系列?：TPSM8281x
• ?類型?：同步降壓DC/DC轉換器電源模塊，帶集成電感
• ?封裝?：MicroSIP?（SIE）和MagPack?（VCA）
• ?特性?：高效率、可調同步開關頻率（1.8MHz至4MHz）、可選擴頻時鐘（SSC）、低EMI、寬輸入電壓范圍（2.7V至6V）

2. 主要特性

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電壓范圍?：0.6V至5.5V
• ?輸出電流?：最高6A（TPSM82816）
• ?開關頻率?：1.8MHz至4MHz，可調且可同步
• ?封裝尺寸?：
  • SIE：3.0mm × 4.0mm × 1.6mm
  • VCA：2.5mm × 3.0mm × 1.95mm（帶MagPack?技術）
• ?保護功能?：過流保護、短路保護、熱關斷、輸入欠壓鎖定（UVLO）

3. 應用領域

• 光學模塊
• 數據中心互聯
• 測試和測量設備
• 患者監測和診斷設備
• 無線基礎設施
• 航空航天和國防

4. 功能描述

• ?精確使能（EN）輸入?：允許用戶定義的欠壓鎖定和精確上電時序控制
• ?輸出放電?：關斷時快速放電輸出電容，確保安全關斷
• ?COMP/FSET引腳?：設置內部補償和開關頻率，啟用/禁用SSC
• ?MODE/SYNC引腳?：強制PWM模式或自動PFM/PWM轉換，支持外部時鐘同步
• ? 軟啟動/跟蹤（SS/TR） ?：控制輸出電壓上升時間，支持輸出電壓跟蹤
• ? 功率正常輸出（PG） ?：帶窗口比較器的功率正常信號，用于多軌電源排序

5. 電氣特性

• ?靜態電流?：典型值18μA
• ?關斷電流?：典型值0.15μA
• ?熱關斷溫度?：約180°C
• ?輸出電壓精度?：±1%（PWM模式）
• ?反饋電壓?：0.6V

6. 封裝與尺寸

• 提供MicroSIP?（SIE）和MagPack?（VCA）兩種封裝選項
• 詳細的封裝尺寸和引腳布局信息在數據手冊中提供

7. 典型應用電路

• 提供了典型應用電路圖，包括輸入/輸出電容、反饋電阻分壓器、軟啟動電容等組件的選擇
• 詳細的設計步驟和組件選擇指南，幫助用戶快速設計電路

8. 設計考慮

• ?輸入/輸出電容?：推薦使用低ESR的陶瓷電容，以減小紋波電壓和提高穩定性
• ?布局建議?：輸入和輸出電容應盡可能靠近VIN和VOUT引腳，以減少寄生電感
• ?熱設計?：確保模塊在工作時不超過最大結溫，使用足夠的散熱措施

9. 開發支持

• 提供WEBENCH? Power Designer工具，支持自定義設計和仿真
• 提供相關文檔和應用筆記，幫助用戶更好地理解和使用產品

10. 文檔與支持

• 數據手冊提供了全面的規格、應用信息和設計指南
• TI官網提供最新的文檔更新通知和支持資源

11. 訂購信息

• TPSM82816系列產品可通過TI官網或授權分銷商訂購
• 提供RoHS合規選項和詳細的訂購信息

12. 注意事項

• 在設計過程中，請確保遵守?cái)?shù)據手冊中規定的最大額定值和推薦操作條件
• 在應用前，請充分測試和驗證設計，以確保其滿足應用需求和安全標準
