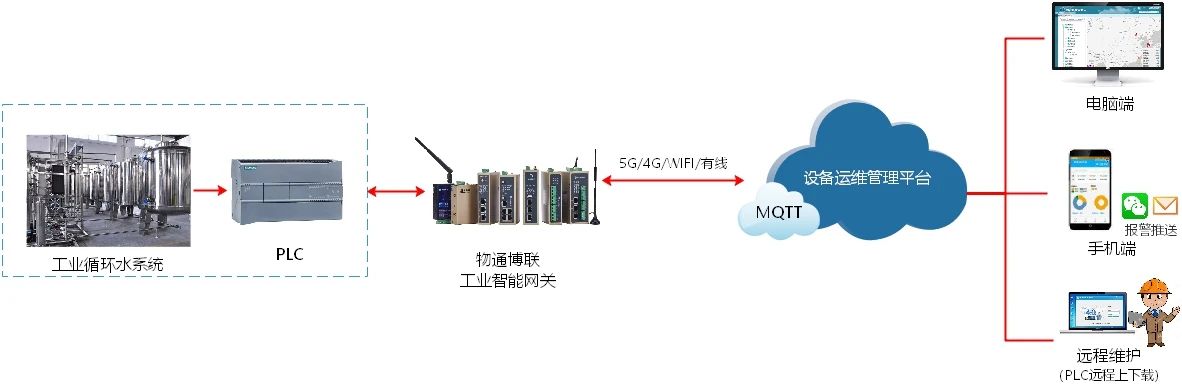

在某循環水設備中，由上位機監控平臺、工業網關、下位機S7-300PLC、水泵電氣控制柜、現場傳感器、冷卻塔電氣控制柜等組成，能夠完成對整個供水系統運行數據實時監控、遠程控制水泵運行狀態、感知故障自動告警以及數據趨勢曲線展示等功能，使得管理人員能夠隨時了解設備運行狀態，從而及時進行維護和管控，保障生產安全可靠。

對此，數之能提供工業網關+監控平臺的軟硬件一體化解決方案，能夠?qū)崿F(xiàn)PLC數據采集到本地監控平臺，形成循環水系統的可視化組態展示，為管理人員提供多種靈活應用，助力提高工作效率與管理水平。

部分采集點位如下

1、數字量輸入(DI)：1#水泵運行狀態、1#水泵故障信號、2#水泵運行狀態、2#水泵故障信號、3#水泵運行狀態、3#水泵故障信號、進水閥位置、出水閥位置。

2、數字量輸出(DO)：1#水泵啟動命令、12#水泵啟動命令、3#水泵啟動命令、進水閥控制、出水閥控制、系統運行指示燈、系統故障指示燈。

3、模擬量輸入(AI)：出水口壓力、水箱液位、流量計。

4、模擬量輸出(AO)：1#泵變頻器頻率、2#泵變頻器頻率、3#泵變頻器頻率。

功能特點

1、實時監測循環水各項指標，包括流量、液位、壓力等；展示設備狀態、管網參數等數據，通過手機APP或電腦Web端進行監控。

2、各類數據實時上傳到遠程監控云平臺或本地部署平臺中，適配多種物聯網平臺，包括私有自開發云和阿里、百度、華為等第三方云。

3、在采集數據出現異常、超限等情況時，系統自動通過微信、短信、郵件等方式進行提醒。報警信息包括報警設備、報警數據、報警時間等，方便管理人員快速查找定位和處理。

4、系統可以對設備進行遠程控制操作，如遠程啟?；蛟O(shè)置開關機命令。在設備故障時，也能對PLC設備進行遠程維護操作，實現遠程編程調試及遠程上下載程序。

5、組態界面展現設備工藝流程圖，可以直觀地看到設備的實時運行狀態，支持在PC端或手機端遠程查看，方便隨時隨地了解設備的運行狀況。

6、通過對監測到的數據進行分析，提供實時的監測報告和趨勢曲線，管理者可以根據數據優化管理或工藝改善，提升設備運行效率和降低運營成本。
