概述
HMC742A是一款數字控制可變增益放大器，工作頻率范圍為70 MHz至4 GHz，可通過編程提供-19.5 dB衰減至12 dB增益，步進為0.5 dB。 HMC742A在最大增益狀態下的噪聲系數為4 dB，任意狀態下的輸出IP3最高為+39 dBm。 雙模增益控制接口支持三線式串行輸入或6位并行字。 HMC742A還提供用戶可選上電狀態和串行輸出，從而級聯其他Hittite串行控制元件。 HMC742A采用符合RoHS標準的5x5 mm QFN無鉛封裝，同時只需極少量的外部元件。
數據表：*附件：HMC742ALP5E 0.5dB LSB GaAs MMIC 6位數字可變增益放大器，采用SMT封裝技術手冊.pdf

應用

• 蜂窩/3G基礎設施
• WiBro / WiMAX / 4G
• 微波無線電和VSAT
• 測試設備和傳感器
• IF和RF應用

特性

• • -19.5至12 dB增益控制，0.5 dB步進
• 上電狀態選擇
• 高輸出IP3： +39 dBm
• 兼容TTL/CMOS
  串行、并行或鎖存并行控制
• 增益步進誤差：±0.25 dB（典型值）
• +5V單電源
• 32引腳5x5mm SMT封裝： 25mm2

框圖

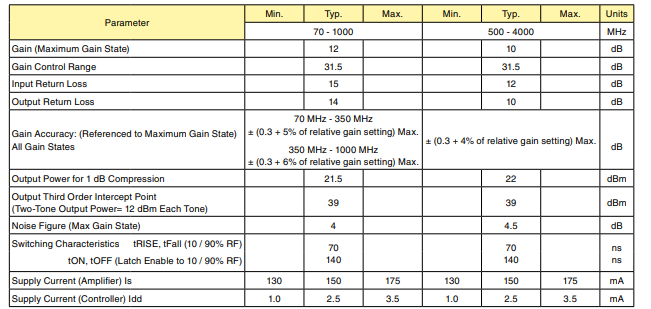

電氣規格

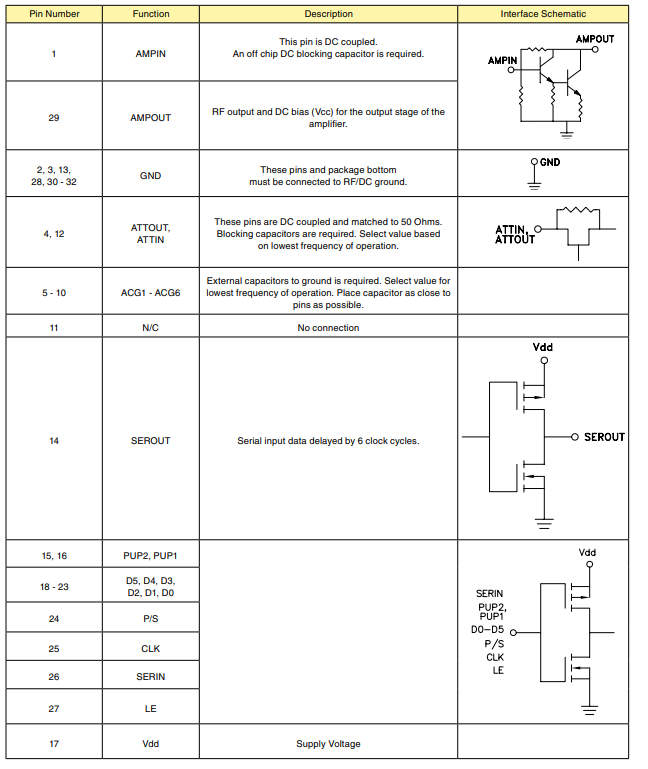

引腳配置描述

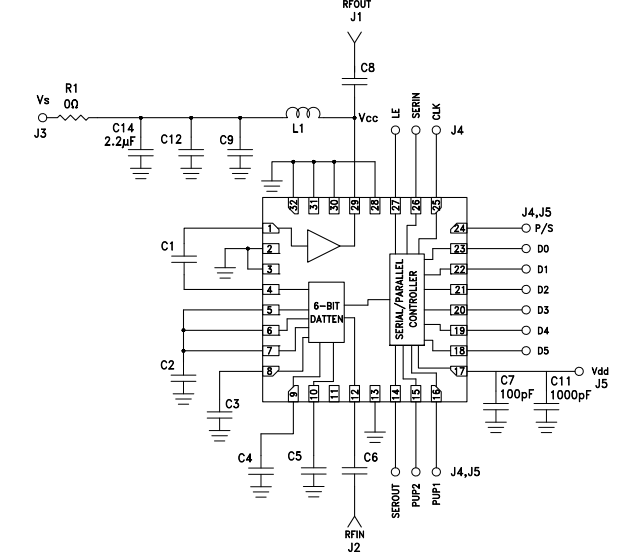

應用電路
