一、技術特性與性能優勢

安科瑞直流絕緣檢測設備基于不平衡橋測量原理，創新性地解決了傳統平衡橋法在雙端接地故障時的檢測盲區問題。該系列產品覆蓋 10V 至 1500V 寬電壓范圍，支持高精度絕緣電阻監測（精度 ±5%）和快速故障定位（支路定位精度 ±1%）。核心技術特性包括：

多維度監測能力

實時采集直流系統正負極對地電壓、絕緣電阻及母線電壓等關鍵參數，支持過壓 / 欠壓報警（閾值可設為額定值的 ±10%）。

采用自適應算法動態調整檢測靈敏度，在復雜電磁環境下仍能保持?jǐn)?shù)據穩定性，抗干擾能力通過 EMC 測試驗證。

智能化預警機制

內置歷史數據挖掘模塊，可分析絕緣電阻變化趨勢，實現故障前 72 小時預警（基于統計學模型）。

事件記錄功能存儲最近 500 條報警信息，包含時間戳、故障類型及參數快照，支持離線數據分析。

靈活的系統適配

模塊化設計支持多設備級聯，單臺主機可管理 64 個檢測節點，適用于大型儲能集群或分布式光伏電站。

兼容 RS485、Modbus-RTU、以太網等通信協議，可無縫接入 SCADA、BMS 等第三方系統。

二、典型應用場景分析

該系列設備在新能源、工業自動化及關鍵基礎設施領域具有廣泛適用性，以下為具體場景解決方案：

（一）新能源發電系統

光伏電站

技術需求：光伏陣列長期暴露于戶外，易受紫外線、潮濕等環境影響，導致電纜絕緣老化。

解決方案：在匯流箱和逆變器直流側部署 AIM-D100-TS 型監測儀，實時監測單串組件絕緣電阻（檢測范圍 1kΩ~2MΩ），當電阻低于 50kΩ 時觸發聲光報警。

實際案例：某 100MWp 光伏電站應用后，絕緣故障平均修復時間從 4 小時縮短至 30 分鐘，年減少發電量損失約 12 萬度。

儲能系統

技術需求：儲能電池簇在充放電過程中可能出現電解液泄漏或電極腐蝕，引發絕緣失效。

解決方案：AIM-D500 型監測儀支持 1500V 高壓系統，通過注入法監測技術（符合 IEC 61557-8 標準），在電池開關斷開后仍可持續監測，防止熱失控風險。

安全機制：與消防系統聯動，當絕緣電阻低于 10kΩ 時自動切斷儲能單元并啟動滅火裝置。

（二）工業與交通領域

直流充電樁

技術需求：電動汽車充電時需確保充電槍與車輛端的絕緣安全，符合 GB/T 18487.1-2015 標準。

解決方案：AIM-D100-CAD 型雙通道監測儀，支持同時檢測充電機（DC+/- 對地）和車輛端（PE 對地）絕緣狀態，當電阻低于 100Ω/V 時終止充電。

效率提升：通過分時控制策略，雙槍 120kW 充電樁的絕緣檢測時間從 60 秒縮短至 15 秒。

軌道交通

技術需求：地鐵牽引系統需保障直流供電網絡的連續性，避免因絕緣故障導致信號中斷。

解決方案：AIM-D100-TL 型監測儀采用工業級設計（-25℃~70℃寬溫工作），在車輛段部署后，可通過 RS485 將數據上傳至綜合監控系統，實現絕緣狀態的遠程集中管理。

（三）關鍵基礎設施

數據中心

技術需求：UPS 系統需確保在市電中斷時仍能穩定供電，防止因絕緣故障引發服務器宕機。

解決方案：AIM-D100-T 型監測儀實時監測 UPS 直流母線絕緣電阻，當電阻低于 20kΩ 時觸發備用電源切換，保障關鍵負載的供電連續性。

可靠性驗證：通過 MTBF（平均無故障時間）測試，設備在數據中心環境下的運行壽命超過 10 年。

石油化工

技術需求：防爆區域的直流系統需滿足 ATEX 認證，防止火花引發爆炸。

解決方案：AIM-D100-EX 型防爆監測儀，采用本質安全設計，防護等級達 IP65，已通過歐盟 CE 認證，適用于 Zone 1/2 危險環境。

三、行業標準與合規性

安科瑞直流絕緣檢測設備嚴格遵循國內外技術規范，包括：

國內標準：GB/T 18487.1-2015（電動汽車充電系統）、NB/T 33001-2018（儲能系統）、DL/T 724-2000（電力直流系統）。

國際標準：IEC 61557-8（絕緣監測設備）、UL 1998（電子設備安全性）。

認證資質：CE（EMC/LVD）、ATEX（防爆認證）、RoHS（環保認證）。

四、運維與服務體系

智能運維工具

配套 Acrel-5000 能源管理平臺，支持 PC 端和移動端遠程監控，提供絕緣健康度評分及維護建議。

設備支持固件遠程升級，可通過平臺一鍵更新算法以適應新的檢測需求。

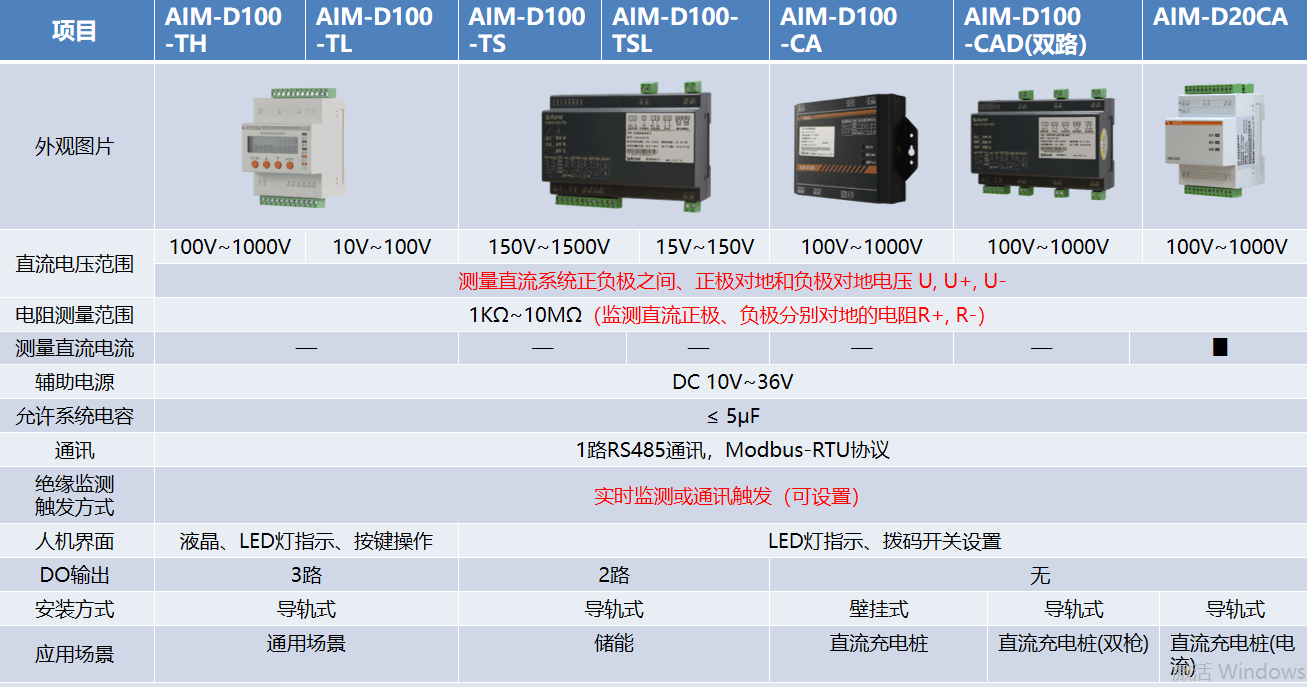

五、典型配置方案

安科瑞直流絕緣檢測設備通過技術創新與場景化設計，為新能源、工業及關鍵基礎設施領域提供了可靠的絕緣安全保障。其高精度監測、智能預警及合規性優勢，有效降低了系統運維成本，提升了電力系統的穩定性與安全性。
