ICP1639 14.5-17GHz功率放大器技術手冊
說明
ICP1639 - DIE是一款三級砷化鎵（GaAs）功率放大器單片微波集成電路（MMIC），工作頻率為14.5 - 17.5GHz 。該功率放大器的脈沖飽和輸出功率為39dBm，小信號增益為20dB 。
數據表：*附件：ICP1639 14.5-17GHz功率放大器技術手冊.pdf
特性
- 8W功率放大器。
- 飽和脈沖輸出功率39dBm 。
- 小信號增益20dB 。
- 雙面偏置裸芯片。
- 晶圓級100%直流和射頻功率測試。
- 100%按照MIL - STD - 883標準進行外觀檢查。
應用領域
- 通信系統
- 雷達應用

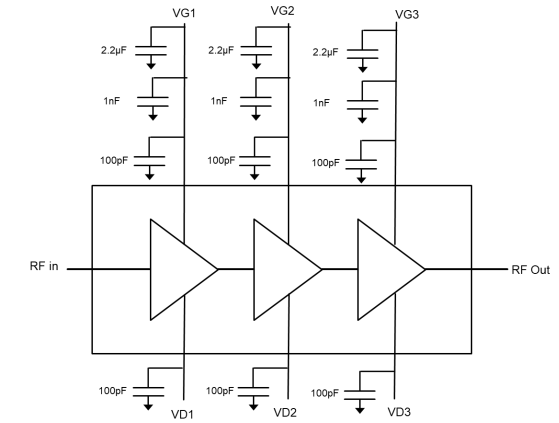

功能框圖
電氣規格
應用電路

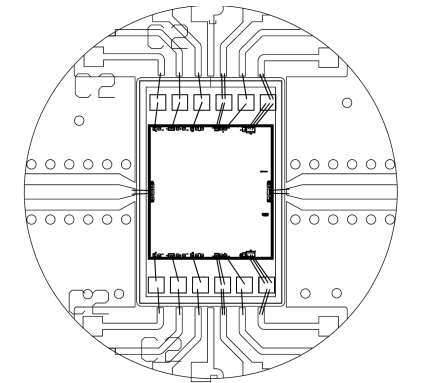

鍵合圖

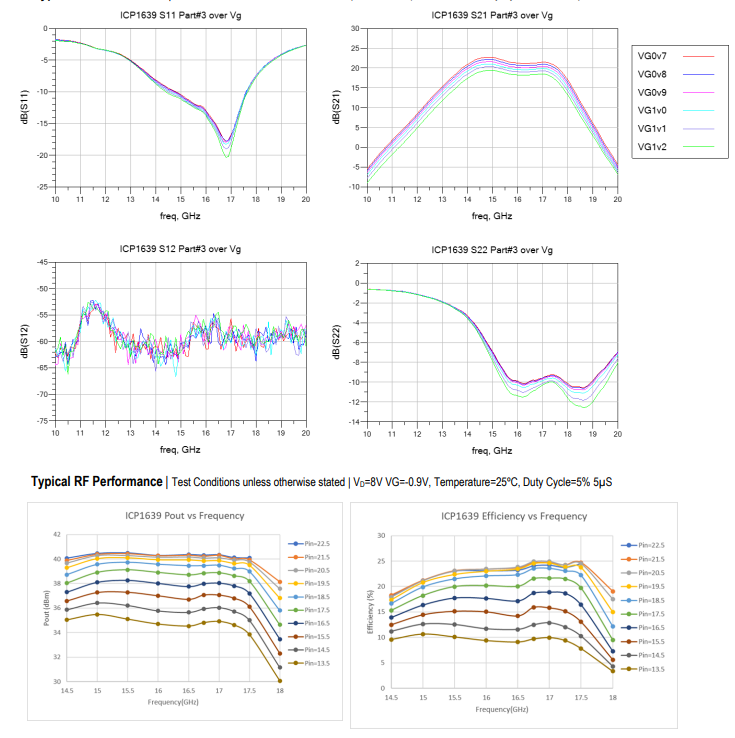

典型RF性能
