DCV01 系列是 1W、1500Vrms 隔離式非穩壓 DC/DC 轉換器模塊系列。DCV01 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出禁用和開關頻率同步。
*附件：dcv011512d.pdf

這種特性和小尺寸的組合使 DCV01 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1.5kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 7 引腳 SOP 封裝
• 輸入電壓：5 V、15 V 或 24 V
• 輸出電壓：±5 V、±12 V 或 ±15 V
• 設備到設備同步
• 熱保護
• 短路保護
• 高效率

參數

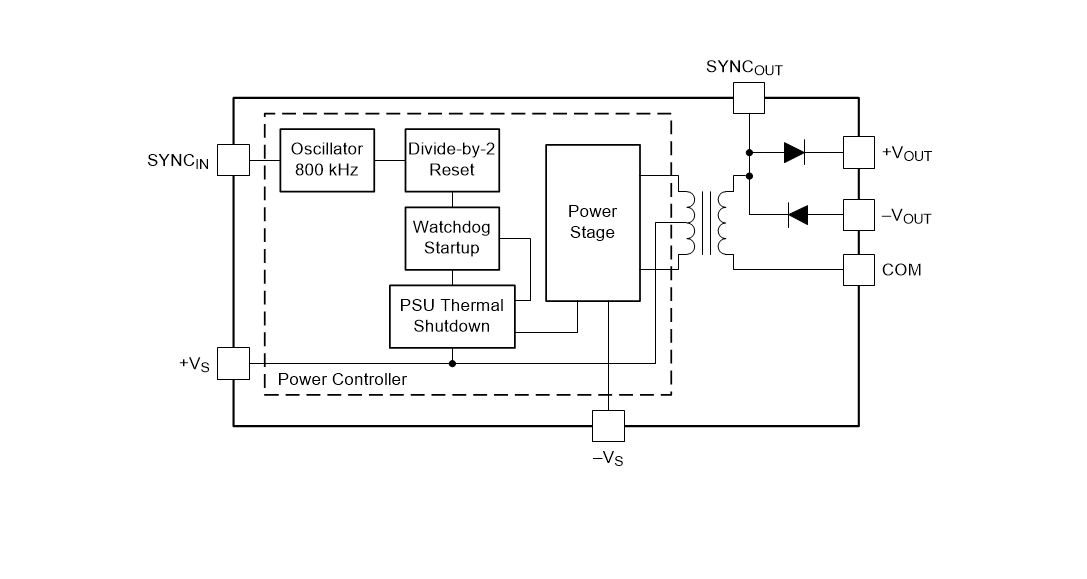

方框圖

一、產品概述

DCV011512D是Texas Instruments（TI）生產的一款1W、1500V RMS隔離、非調節型DC/DC轉換器模塊。該模塊設計用于需要信號路徑隔離的應用場景，提供高效、可靠的直流到直流電壓轉換。

二、關鍵特性

• ?高隔離電壓?：提供1.5kV的操作隔離，經過1秒的高壓測試驗證。
• ?寬輸入電壓范圍?：支持5V、15V或24V的輸入電壓。
• ?多種輸出電壓選項?：包括±5V、±12V、±15V等，滿足不同應用需求。
• ?高效能?：采用先進的BiCMOS和DMOS工藝，實現高轉換效率。
• ?同步功能?：支持多個設備間的同步，減少系統噪聲。
• ?保護機制?：內置熱保護、短路保護等功能，確保系統穩定運行。

三、電氣特性

• ?輸出功率?：最大1W。
• ?輸出電壓紋波?：在輸出端連接1μF電容時，50%負載下的紋波電壓為20mVpp。
• ?輸入電壓范圍?：允許輸入電壓在一定范圍內波動（如15V輸入時，范圍為13.5V至16.5V）。
• ?隔離電壓?：連續工作電壓不超過60VDC或42.5VAC。
• ?工作溫度范圍?：-40°C至85°C。

四、功能描述

• ?隔離類型?：操作隔離，適用于信號隔離，不適用于安全隔離系統。
• ?功率級?：采用推挽中心抽頭拓撲結構，工作頻率為400kHz。
• ?振蕩器與看門狗電路?：內置800kHz振蕩器，可同步至其他DCV01系列設備或外部源，減少系統噪聲?？撮T狗電路監控振蕩器工作狀態，確保系統穩定運行。
• ?同步功能?：允許多個DCV01設備通過連接SYNC引腳進行同步，減少拍頻干擾。
• ?輕載操作?：在低于10%負載時，輸出電壓可能增加，建議添加最小負載以保證電壓調節范圍。

五、應用

• ?信號路徑隔離?：適用于需要電氣隔離的信號傳輸場景。
• ?地環路消除?：幫助減少或消除地環路引起的噪聲干擾。
• ?數據采集?：為數據采集系統提供隔離電源。
• ?工業控制與儀器儀表?：為工業控制系統和儀器儀表提供穩定的隔離電源。
• ?測試設備?：為測試儀器提供所需的隔離電壓轉換。

六、封裝與可用性

• ?封裝形式?：提供7引腳PDIP（NVA）和SOP（DUA）兩種封裝形式。
• ?訂購信息?：詳細訂購信息請參考數據手冊中的訂購指南部分。

七、布局與PCB設計

• ?布局指南?：建議在輸入和輸出端提供地平面，以減小損耗。輸入和輸出電源及地平面應提供低阻抗路徑。
• ?解耦電容?：在輸入和輸出端放置合適的解耦電容，以減小紋波和噪聲。輸入端建議使用2.2μF（5V和15V輸入）或0.47μF（24V輸入）的低ESR陶瓷電容；輸出端建議使用1μF的低ESR陶瓷電容。
• ?SYNC引腳處理?：未使用的SYNC引腳應保持浮動，并建議在其周圍放置保護環以避免噪聲干擾。

八、文檔與支持

• ?數據手冊?：提供了詳細的產品規格、應用信息和設計指南。
• ?相關文檔?：包括DC-DC轉換器噪聲減少、DCP01/02系列DC/DC轉換器的外部同步等應用報告。
• ?技術支持?：用戶可通過TI的E2E?支持論壇獲取技術支持和解決方案。
