在電路設計中，原理圖中常以一個功能模塊的器件繪制在同一頁面上，因此，通常將器件在pcb按頁擺放在一起，更方便進行模塊化布局。為此，F(xiàn)any skill添加了將pcb中的器件按照原理圖頁，進行分類擺放的功能。需要注意的是，此功能需要在將器件導入PCB之后，才可執行此操作。

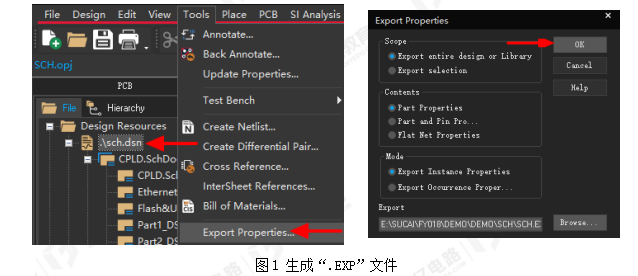

1、首先需要再原理圖導出“.EXP”文件，如圖1所示，選中.dsn文件，依次點擊“tools-Export Properties...”選項，在對話框點擊“OK”按鈕，默認將“.EXP”文件生成到原理圖文件所在路徑。

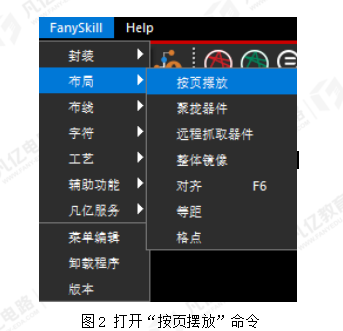

2、點擊菜單“Fany skill-布局-按頁擺放”選項，執行此命令，如圖2所示，快捷調用指令“quickplacebyorcadexp”，可直接在“Command”欄輸入，或?qū)⒋酥噶钤O(shè)置快捷鍵。

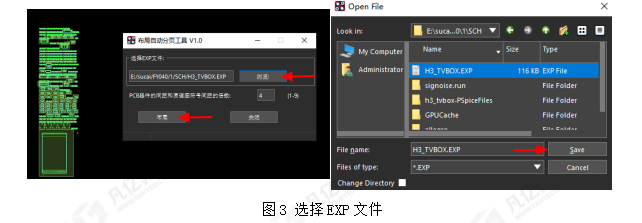

3、在“布局分頁工具”對話框中，首先點擊“瀏覽”按鈕，選擇第1步從原理圖導出的“.EXP”文件，如圖3所示;然后在“PCB器件的間距和原理圖符號間距的倍數”輸入框中設置間距倍數，該參數用于控制器件擺放的疏密程度，若無特殊需求，建議默認的4倍數值。

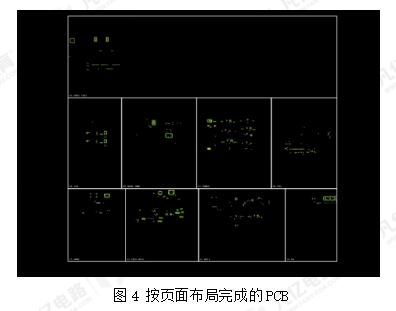

4、點擊"布局"按鈕后，系統會自動將原理圖中的對應器件按照其在原理圖中的大致相對位置進行排布，布局效果如圖4所示。
